Thiết kế vỏ và khung cho máy tách từ: tải trọng, vật liệu, vệ sinh

Bạn có thể có nam châm mạnh, nhưng nếu vỏ và khung không đủ cứng, không đủ sạch, hoặc khó bảo trì, hiệu suất tách vẫn giảm. Vỏ và khung không chỉ là “bộ áo” bảo vệ, mà còn là phần chịu tải trọng, giữ đúng khe hở, đảm bảo độ đồng trục và tạo điều kiện vệ sinh. Một sai lệch vài phần mười milimet có thể làm hạt sắt đi lọt, còn một góc chết trong vỏ có thể giữ lại dị vật và làm hỏng cả mẻ nguyên liệu.

Trong các hệ thống tách từ dùng cho bột, hạt, hoặc vật liệu rời, vỏ và khung còn quyết định thời gian dừng máy khi vệ sinh. Nếu bạn đang dùng máy tuyển từ băng tải dạng treo hay máy tuyển từ con lăn, phần khung và vỏ chính là nơi quy định mọi giới hạn chịu tải và lịch bảo trì.

---

Cập nhật lần cuối: 2026-05-20 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Thiết kế vỏ và khung cho máy tách từ: tải trọng, vật liệu, vệ sinh

Thiết kế vỏ và khung cho máy tách từ là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Vai trò của vỏ và khung trong hiệu suất tách

Vỏ và khung tạo ra “đường đi vật liệu” ổn định, giúp trường từ làm việc đúng vùng thiết kế. Nếu khung bị võng, khe hở thay đổi, lực từ giảm nhanh theo khoảng cách và hạt sắt dễ trôi qua. Nếu vỏ không kín hoặc không có cơ cấu thoát nước, bụi bẩn và hơi ẩm tích tụ tạo nguy cơ ăn mòn, đặc biệt với hệ thống vận hành liên tục.

Ở các nhà máy thực phẩm, vỏ là nơi tiếp xúc trực tiếp với nguyên liệu nên yêu cầu vệ sinh cực cao. Bề mặt phải nhẵn, không có góc chết và không giữ lại cặn. Ở môi trường khoáng sản hoặc tái chế, yêu cầu vệ sinh thấp hơn nhưng yêu cầu chịu tải rung và va đập cao hơn. Vì vậy, thiết kế vỏ và khung luôn phải bắt đầu từ bối cảnh ứng dụng, không thể áp một cấu hình cho mọi dây chuyền.

Một yếu tố khác là giãn nở nhiệt. Khi máy chạy liên tục, nhiệt độ thay đổi có thể làm khung và vỏ giãn nở nhẹ, khiến khe hở làm việc lệch đi. Nếu không tính trước, hiệu suất tách giảm dần theo thời gian vận hành. Vì vậy, cần dự phòng khe hở và cơ cấu cân chỉnh để bù sai lệch theo thời gian.

Phân biệt vỏ và khung để tránh thiết kế lệch mục tiêu

Vỏ (housing) và khung (frame) là hai phần khác nhau. Vỏ là phần bao bọc, tiếp xúc hoặc gần nguyên liệu, nên ưu tiên vệ sinh, chống ăn mòn, dễ lau rửa. Khung là phần chịu lực, giữ đồng trục, gánh rung và va đập. Nếu bạn tập trung quá nhiều vào vỏ mà bỏ qua khung, máy vẫn có thể rung, lệch trục, giảm hiệu suất tách. Ngược lại, khung rất chắc nhưng vỏ khó vệ sinh sẽ khiến dây chuyền thực phẩm bị phàn nàn vì vệ sinh chậm hoặc nguy cơ nhiễm bẩn.

Một cách nhìn nhanh là: vỏ quyết định “sạch”, khung quyết định “ổn định”. Khi đặt hàng, hãy xác định rõ yêu cầu của từng phần. Ví dụ, dây chuyền bột mịn sẽ cần vỏ kín và thoát nước tốt, trong khi dây chuyền khoáng sản cần khung dày, chịu va đập mạnh và không bị lỏng sau thời gian dài.

Bố trí gân tăng cứng và liên kết bulông

Khung không chỉ là thanh thép hàn với nhau. Gân tăng cứng và bản mã liên kết quyết định độ cứng tổng thể. Nếu gân đặt sai vị trí, khung vẫn võng dù vật liệu dày. Nếu bulông thiếu khóa chống rung, khung sẽ lỏng dần theo thời gian.

Một nguyên tắc đơn giản là đặt gân ở vị trí chịu lực uốn lớn nhất (giữa nhịp), và dùng bản mã ở các góc giao nhau để phân tán lực. Với hệ có rung, ưu tiên bulông có vòng đệm chống lỏng và kiểm tra mô-men siết theo lịch.

Nếu có điều kiện, bạn có thể chạy kiểm tra độ võng bằng mô phỏng đơn giản hoặc ít nhất là tính sơ bộ theo tải trọng thực tế. Điều này giúp tránh tình trạng “khung nhìn dày nhưng vẫn rung”. Với dây chuyền có thay đổi tải theo mùa hoặc theo ca, nên tính thêm biên dao động để khung không bị lỏng sau thời gian dài.

Kiểm tra lắp đặt tại hiện trường

Nhiều sự cố không nằm ở thiết kế mà nằm ở lắp đặt. Khi lắp đặt khung, bạn cần kiểm tra độ phẳng bề mặt, độ đồng trục với băng tải và khe hở làm việc. Nếu nền không phẳng, cần shim để cân chỉnh. Nếu khe hở thay đổi sau khi siết bulông, nghĩa là khung bị kéo lệch, cần chỉnh lại.

Việc kiểm tra này nên làm trước khi chạy tải thật. Chỉ cần một lần đo lệch và sửa sớm là có thể tránh hàng loạt lỗi rung, kẹt và mòn nhanh sau đó.

Khi máy chạy không tải, hãy nghe âm rung và quan sát điểm bắt vít. Nếu rung bất thường hoặc bulông có dấu hiệu tự lỏng, cần siết lại đúng lực và bổ sung khóa chống lỏng. Việc này nhỏ nhưng ảnh hưởng lớn đến độ ổn định của khe hở và tuổi thọ ổ trục.

Tải trọng và kiểm tra độ cứng khung

Khung máy tách từ chịu ba nhóm tải: tải tĩnh từ trọng lượng nam châm và cụm cơ khí, tải động từ rung băng tải, và tải va đập khi vật liệu rơi. Với hệ băng tải, lực rung có thể đạt mức 1 g tùy cấu hình. Nếu khung yếu, độ lệch trục tăng lên, làm giảm hiệu suất tách và gây mòn nhanh ở điểm lắp.

Một cách tiếp cận thực dụng là chọn hệ số an toàn tải tĩnh cao (ví dụ 4:1) và tải mỏi thấp hơn nhưng vẫn đủ dự phòng. Khi khung có cơ cấu trượt kéo nam châm ra vệ sinh, lực kéo có thể lên đến vài trăm kilogram, vì vậy thanh dẫn hướng và khung đỡ phải tính cả lực kéo ngang và lực xoắn.

Dưới đây là bảng tham khảo tải trọng phổ biến theo bối cảnh nhà máy:

Tải trọng	Mô tả	Mức tham khảo	Hệ quả nếu thiếu
Trọng lượng cụm nam châm	Tải tĩnh chính	5.000–20.000 N	Võng khung, lệch khe hở
Rung động băng tải	Tải động	1–2 g	Nứt mối hàn, lỏng bulông
Va đập vật liệu	Tải xung	1.000–5.000 N	Biến dạng cục bộ
Lực kéo vệ sinh	Tải thao tác	2.000–5.000 N	Cong ray trượt

Khi thiết kế, nên ưu tiên kiểm tra độ võng giới hạn. Với băng tải công nghiệp, độ võng dưới 1 mm thường giúp duy trì độ đồng trục đủ tốt. Nếu cần, dùng phân tích mô hình đơn giản để kiểm tra độ võng và cộng thêm hệ số an toàn cho rung động.

Ngoài tải trong trạng thái ổn định, hãy tính thêm tải khi khởi động và dừng đột ngột. Mô-men quán tính của băng tải và cụm nam châm có thể tạo xung lực lớn hơn tải trung bình. Nếu khung không đủ cứng, các xung lực này sẽ làm mối hàn mỏi nhanh và gây lệch trục sau một thời gian vận hành.

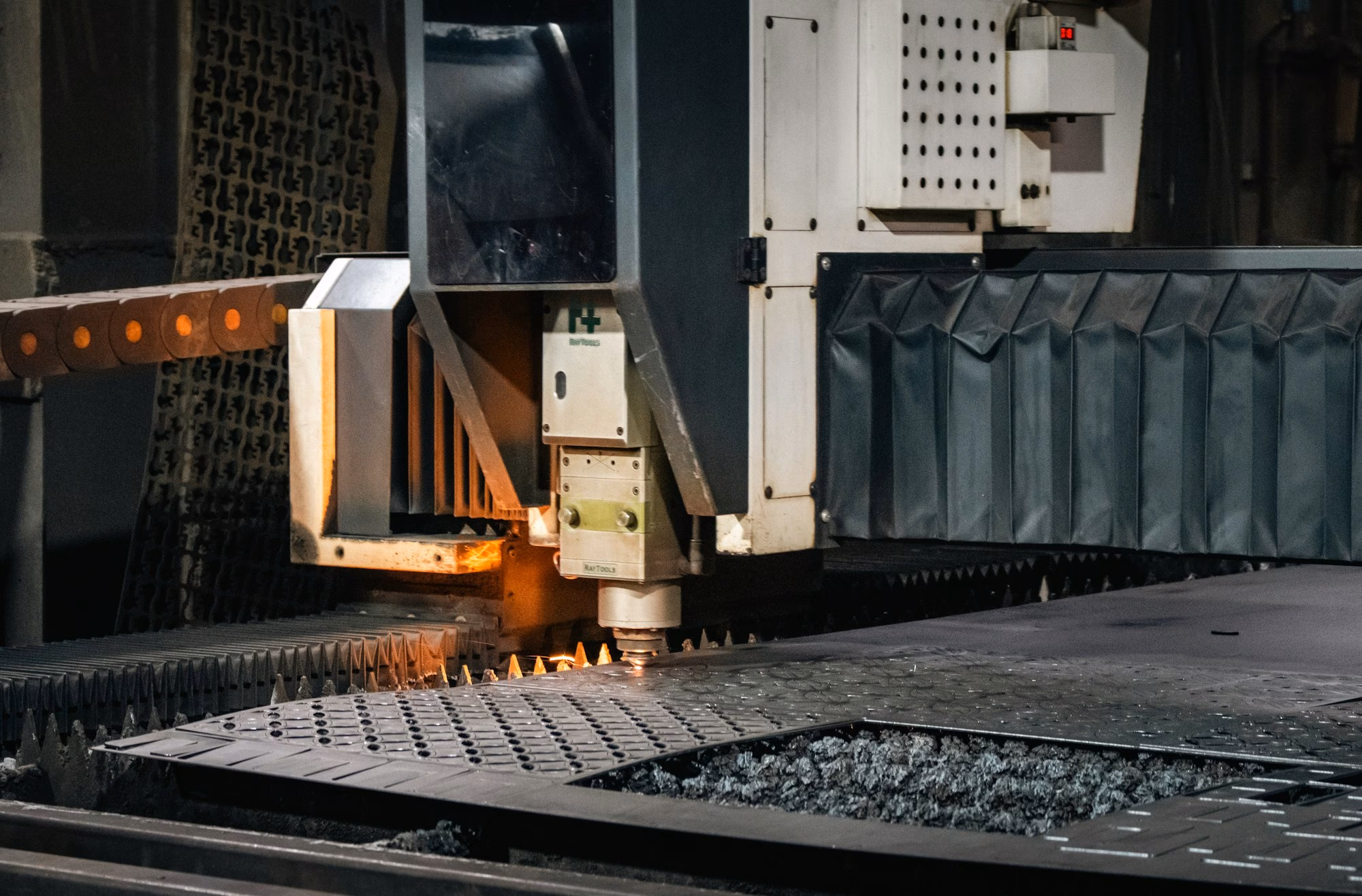

Lựa chọn vật liệu vỏ và khung

Vật liệu là yếu tố ảnh hưởng trực tiếp tới tuổi thọ và vệ sinh. Với ngành thực phẩm, inox 304 hoặc 316L là lựa chọn phổ biến. Inox 316L chịu ăn mòn tốt hơn khi có muối hoặc hóa chất tẩy rửa mạnh. Trong ngành khoáng sản hoặc tái chế, carbon steel thường được chọn vì chi phí thấp, sau đó phủ sơn epoxy để chống ăn mòn.

Bảng dưới đây tóm tắt ưu nhược điểm thực tế:

Vật liệu	Ưu điểm	Hạn chế	Bối cảnh phù hợp
Inox 304	Dễ hàn, giá hợp lý	Chống ăn mòn trung bình	Thực phẩm thông thường
Inox 316L	Chống ăn mòn cao	Chi phí cao hơn	Thực phẩm, dược phẩm
Nhôm 6061	Nhẹ, dễ gia công	Mỏi thấp hơn, dễ biến dạng	Cụm nhẹ, tải thấp
Carbon steel	Giá thấp, chịu tải tốt	Cần phủ sơn chống ăn mòn	Khoáng sản, tái chế

Nếu dây chuyền cần vệ sinh áp lực cao, bề mặt inox nên được mài mịn. Khi độ nhẵn bề mặt tốt, cặn ít bám, thời gian vệ sinh rút ngắn và nguy cơ nhiễm bẩn giảm rõ rệt.

Khi kết hợp nhiều vật liệu, cần tránh ăn mòn điện hóa. Ví dụ, bắt inox vào carbon steel trong môi trường ẩm có thể gây ăn mòn ở vị trí tiếp xúc. Giải pháp thường là dùng lớp cách điện mỏng, sơn phủ hoặc chọn cùng loại vật liệu cho các cụm tiếp xúc trực tiếp với nước.

Ví dụ kiểm nhanh tải trọng và độ võng

Với một cụm nam châm nặng 800 kg treo trên khung băng tải, tải tĩnh tương đương khoảng 7.800 N. Nếu bạn đặt mục tiêu hệ số an toàn 4:1, khung và điểm treo nên chịu tối thiểu 31.000 N. Đây là cách kiểm nhanh giúp tránh “đủ tải trên giấy” nhưng thiếu biên khi rung hoặc va đập.

Về độ võng, nếu nhịp khung dài 1,5 m, bạn có thể đặt mục tiêu độ võng < 1 mm. Khi độ võng tăng lên 2–3 mm, khe hở thay đổi đáng kể và lực hút giảm rõ rệt. Điều này lý giải vì sao nhiều máy tách từ chạy tốt lúc mới lắp nhưng giảm hiệu suất sau vài tháng khi khung lỏng hoặc mối hàn nứt nhỏ.

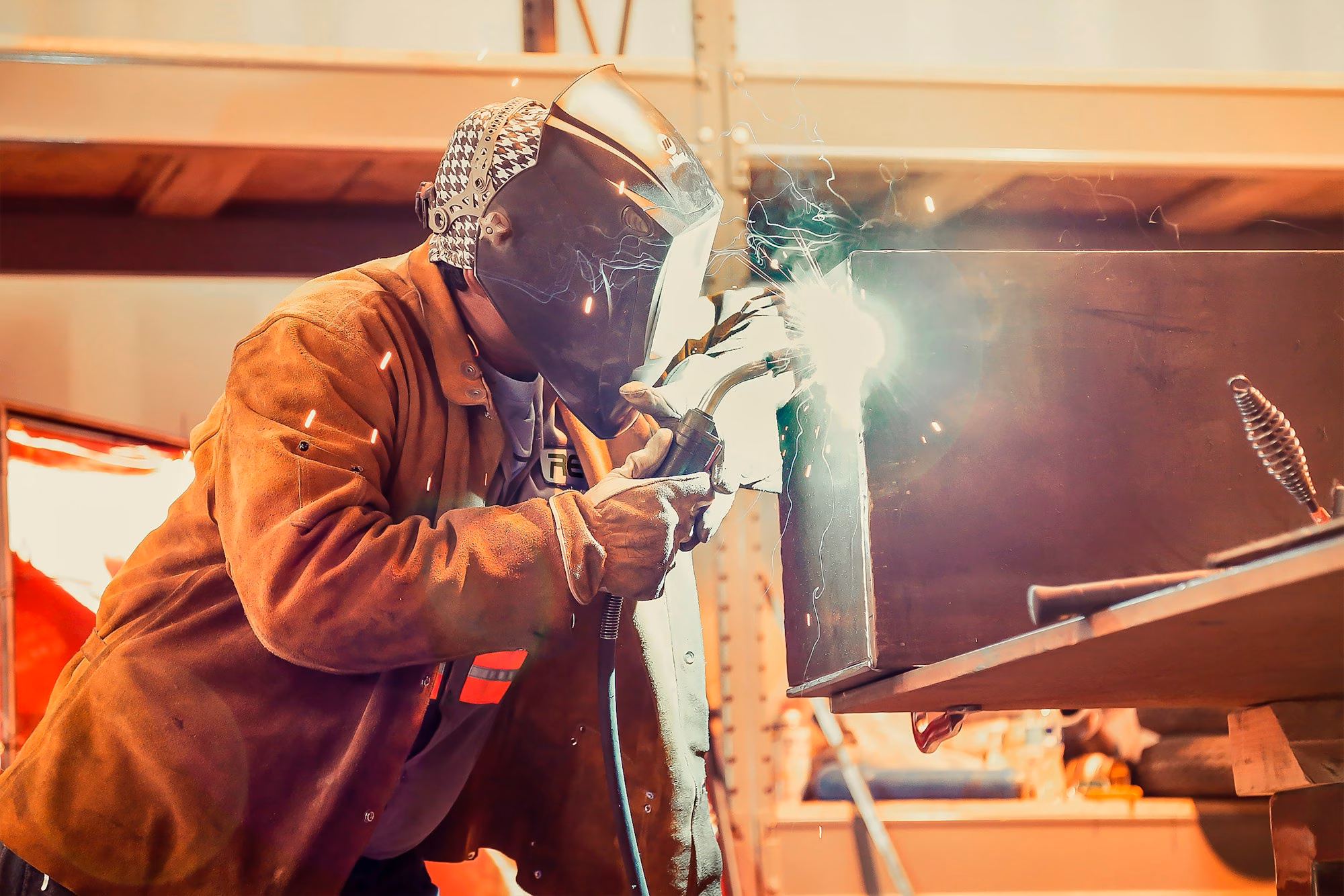

Mối hàn, biến dạng và cách hạn chế

Khung lớn thường bị cong nhẹ sau hàn, làm thay đổi khe hở. Nếu không kiểm soát, khi siết bulông sẽ kéo lệch toàn bộ cụm. Giải pháp là hàn theo trình tự đối xứng, dùng đồ gá và kiểm tra lại độ phẳng trước khi lắp.

Với vỏ inox, nên mài lại mối hàn để tránh gờ sắc giữ bột. Những chi tiết nhỏ này giúp giảm thời gian vệ sinh và hạn chế điểm bám bẩn.

Ở các vị trí chịu lực cao, nên kiểm tra mối hàn bằng cách quan sát vết nứt nhỏ hoặc dùng dung dịch thẩm thấu màu để phát hiện sớm. Nếu phát hiện nứt chân hàn, cần gia cố ngay để tránh lan rộng. Việc kiểm tra định kỳ này giúp ngăn lỗi lớn trước khi xảy ra.

Thiết kế vệ sinh cho thực phẩm và dược phẩm

Hygienic design không chỉ là làm bề mặt bóng. Thiết kế tốt cần có góc nghiêng để thoát nước, không có khe hở giữ bột, và không có vị trí khó tiếp cận khi vệ sinh. Khi vỏ có góc chết, nước rửa và hóa chất dễ đọng lại, tạo ổ vi sinh.

Một số nguyên tắc thực tế:

• Bề mặt tiếp xúc nên nghiêng để thoát nước và tránh đọng dung dịch vệ sinh.
• Khe hở nên hạn chế dưới mức dễ vệ sinh, tránh bẫy bột.
• Hàn nên liên tục, tránh mối hàn hở hoặc hốc.
• Gioăng và phớt phải chịu hóa chất vệ sinh và nhiệt độ rửa.

Ngoài ra, các góc bên trong nên bo tròn để dòng nước rửa chảy đều, tránh tích tụ. Nếu có thể bố trí cổng vệ sinh hoặc nắp mở nhanh, thời gian bảo trì sẽ rút ngắn đáng kể. Đây là điểm nhiều xưởng bỏ qua, nhưng lại giúp giảm thời gian dừng máy trong thực tế.

Nếu bạn dùng hệ tách từ trong thực phẩm, có thể tham khảo các yêu cầu vệ sinh từ nam châm lọc sắt phẳng để hình dung cách tối ưu bề mặt tiếp xúc.

Quy trình thiết kế từ yêu cầu đến bản vẽ chế tạo

Một bài toán thường gặp là đặt hàng “khung chắc và vỏ sạch”, nhưng không nói rõ điều kiện vận hành. Để tránh sai lệch, bạn có thể đi theo 5 bước đơn giản:

Bước 1, chốt dữ liệu đầu vào: loại vật liệu (bột, hạt, lỏng), lưu lượng, nhiệt độ, độ ẩm, mức bụi và tần suất vệ sinh. Bước 2, xác định loại máy tách từ và vị trí lắp (đầu băng, giữa băng, trên đường ống). Bước 3, đặt yêu cầu cơ khí: tải tĩnh, tải rung, kích thước không gian, điểm treo, độ võng cho phép. Bước 4, đặt yêu cầu vệ sinh: bề mặt tiếp xúc, vật liệu inox, góc thoát nước, điểm xả cặn. Bước 5, chốt bản vẽ chi tiết và quy trình kiểm tra trước khi giao hàng.

Khi thông tin đầu vào rõ ràng, nhà chế tạo sẽ dễ đưa ra khung đúng tải và vỏ đúng tiêu chuẩn. Ngược lại, nếu chỉ gửi kích thước tổng thể mà bỏ qua môi trường vận hành, khung sẽ thiếu dự phòng hoặc vỏ khó vệ sinh.

Dung sai, khe hở và bề mặt tiếp xúc

Người ít kinh nghiệm thường chỉ quan tâm đến kích thước tổng thể, nhưng dung sai và khe hở mới là thứ quyết định hiệu suất tách. Nếu khe hở giữa nam châm và dòng vật liệu thay đổi, lực từ giảm nhanh theo khoảng cách. Vì vậy, cần kiểm soát dung sai ở các bề mặt lắp ghép và điểm treo.

Một số giá trị thực tế hay dùng trong nhà máy:

Hạng mục	Mức khuyến nghị	Lý do
Khe hở làm việc	Giữ ổn định ±0.5 mm	Tránh giảm lực hút do lệch
Độ phẳng mặt lắp	≤ 0.5 mm/1 m	Tránh kéo lệch khung khi siết
Độ nhẵn bề mặt inox	Ra 0.8–1.6	Dễ vệ sinh, ít bám bẩn
Độ đồng trục	≤ 0.2–0.3 mm	Giảm rung và mòn

Những con số này giúp bạn có “chuẩn tối thiểu” khi làm việc với nhà gia công. Nếu không nêu rõ, dung sai dễ bị nới rộng và gây lỗi sau khi vận hành.

Chống ăn mòn và xử lý bề mặt

Ở môi trường ẩm và có hóa chất rửa, inox 304 vẫn có thể bị rỗ nếu nồng độ muối cao. Inox 316L bền hơn nhưng chi phí cao. Với carbon steel, sơn epoxy là bắt buộc để tránh ăn mòn nhanh. Nếu nhà máy dùng CIP, nên chọn bề mặt mài mịn và hàn liên tục để tránh chỗ đọng dung dịch.

Một mẹo thực tế là yêu cầu nhà chế tạo cung cấp mẫu bề mặt hoặc chứng nhận độ nhẵn. Khi bạn nhìn bằng mắt, bề mặt có thể “bóng”, nhưng nếu độ nhẵn không đạt, cặn vẫn bám dày và thời gian vệ sinh kéo dài.

Kiểm tra vệ sinh sau chế tạo

Một lỗi phổ biến là bề mặt nhìn “bóng” nhưng vẫn giữ bột ở các góc khuất. Sau khi chế tạo, nên có bước kiểm tra vệ sinh thực tế: xịt nước, quan sát đường chảy và điểm đọng. Nếu nước đọng ở góc hoặc mối hàn, đó là nơi cặn dễ bám và phải chỉnh lại.

Ở môi trường thực phẩm, kiểm tra vệ sinh nên đi kèm kiểm tra mối hàn liên tục, tránh hốc nhỏ giữ ẩm. Những chi tiết này ít tốn chi phí khi chỉnh ở giai đoạn chế tạo, nhưng rất tốn thời gian nếu sửa khi đã lắp vào dây chuyền.

Tích hợp với băng tải và cơ cấu điều chỉnh

Vỏ và khung cần có cơ cấu điều chỉnh để giữ đúng khe hở với băng tải. Sai lệch vài phần mười milimet cũng làm giảm lực hút. Vì vậy, nên thiết kế các điểm bắt chuẩn hóa, có khe điều chỉnh và thước căn để dễ kiểm tra. Ở dây chuyền thay đổi sản phẩm, cơ cấu điều chỉnh nhanh giúp giảm thời gian dừng máy.

Cơ cấu trượt kéo nam châm ra vệ sinh cần đủ cứng, dễ thao tác, và có cơ cấu khóa an toàn. Khi kéo cụm nam châm ra, người vận hành không nên đối diện với lực hút để tránh kẹp tay. Thiết kế tốt sẽ hướng chuyển động theo phương an toàn và có điểm dừng cơ khí rõ ràng.

Dung sai chế tạo và kiểm soát chất lượng

Khung máy tách từ là một cụm cơ khí chịu rung nên dung sai và chất lượng mối hàn rất quan trọng. Các chi tiết chịu lực nên được hàn theo quy trình ổn định, sau đó kiểm tra bằng phương pháp không phá hủy khi cần. Các bề mặt tiếp xúc với nguyên liệu cần mài mịn và kiểm tra độ nhẵn bề mặt để tránh đọng bẩn.

Trong thực tế gia công, dung sai lắp đặt nên đủ chặt để giữ đồng trục, nhưng cũng đủ thoáng để thuận tiện trong lắp ráp. Nếu dung sai quá nhỏ, thời gian lắp ráp kéo dài và chi phí cao. Nếu dung sai quá lớn, hệ thống dễ lệch trục khi rung động.

Nền móng, chân đế và cách giảm rung

Nền móng và chân đế là phần quyết định mức rung truyền vào khung. Nếu nền không đủ cứng, khung sẽ rung theo chu kỳ và làm lệch khe hở sau một thời gian. Với hệ lớn, nên dùng chân đế có bản mã rộng, siết bulông neo đúng lực và kiểm tra độ phẳng trước khi lắp.

Ở môi trường rung mạnh, có thể cân nhắc đệm giảm rung ở vị trí phù hợp, nhưng phải đảm bảo không làm khung “lắc” tự do. Mục tiêu là giảm rung cao tần, không phải làm khung mềm.

Bảo trì và an toàn vận hành

Bảo trì nên được tích hợp ngay từ thiết kế. Vỏ và khung nên có cửa quan sát, cơ cấu tháo nhanh và vị trí kiểm tra rõ ràng. Khi máy cần vệ sinh, quy trình ngắt nguồn phải nhanh và an toàn. Lockout-tagout là yêu cầu tối thiểu để tránh vô ý kích hoạt nam châm khi đang vệ sinh.

Với nhà máy dùng điện từ, nên có quy trình xả từ hoặc đảm bảo dòng đã được ngắt hoàn toàn trước khi thao tác. Cơ cấu khóa cơ khí giúp tránh việc nam châm tự kéo về khi người vận hành chưa kịp tháo tay.

Bảng lỗi thường gặp khi vận hành và cách khắc phục

Vấn đề	Nguyên nhân thường gặp	Cách khắc phục
Rung mạnh khi chạy	Khung yếu, bulông lỏng	Siết lại, bổ sung gân tăng cứng
Vật liệu rơi vãi	Vỏ hở, khe hở sai	Chỉnh khe, gia cố vỏ
Vệ sinh mất nhiều thời gian	Góc chết, bề mặt nhám	Mài lại mối hàn, chỉnh góc thoát
Ray trượt kẹt	Lệch trục, bụi bẩn	Căn chỉnh, vệ sinh, bôi trơn
Mối hàn nứt	Rung kéo dài	Gia cường, kiểm tra định kỳ

Bảng này giúp kỹ thuật viên khoanh vùng lỗi nhanh, tránh dừng máy quá lâu khi có sự cố nhỏ.

Danh sách kiểm tra lựa chọn vỏ và khung phù hợp

Bạn có thể dùng bảng kiểm sau trước khi đặt hàng:

Mục kiểm	Câu hỏi kiểm tra	Ghi chú
Tải trọng	Khung chịu được tải tĩnh và rung chưa?	Xác định hệ số an toàn
Vật liệu	Môi trường có ăn mòn mạnh không?	Chọn 304/316L
Vệ sinh	Có góc chết hoặc khe hở khó rửa không?	Ưu tiên bề mặt thoát nước
Lắp đặt	Có cơ cấu căn chỉnh khe hở không?	Nên có thước căn
Bảo trì	Có cửa thao tác nhanh không?	Giảm thời gian dừng máy

Nếu bạn cần tư vấn theo dây chuyền cụ thể, có thể xem cấu hình cơ khí của máy tuyển từ con lăn để đối chiếu kiểu khung và vị trí bắt.

---

Tình huống thực tế: khe hở lệch sau vài tháng

Nhiều máy tách từ chạy ổn lúc mới lắp, nhưng sau vài tháng bắt đầu giảm hiệu suất. Nguyên nhân thường là bulông lỏng do rung, khiến khung võng nhẹ và khe hở tăng. Chỉ cần lệch vài phần mười milimet là lực hút giảm đáng kể.

Cách khắc phục là kiểm tra lại độ phẳng nền, siết lại bulông theo mô-men và bổ sung khóa chống rung nếu cần. Nếu khung đã võng, nên gia cường gân ở vùng chịu lực lớn để tránh lặp lại.

Kết luận

Hướng dẫn thiết kế vỏ và khung máy tách từ: tải trọng, vật liệu, dung sai, vệ sinh, chống ăn mòn và bảo trì để giữ hiệu suất tách ổn định bền trong sản xuất.
