Hệ thống làm mát cho nam châm điện từ công suất lớn

Bạn có thể tăng lực hút của nam châm điện từ bằng cách tăng dòng, nhưng nhiệt lại tăng theo bình phương dòng. Đây là lý do nhiều hệ thống chạy được lúc đầu, rồi nóng dần và giảm tuổi thọ cách điện chỉ sau vài năm. Với nam châm điện từ công suất lớn, bài toán làm mát không chỉ là tản nhiệt mà còn quyết định độ ổn định lực hút, chi phí điện và độ an toàn vận hành.

Trong môi trường nhà máy Việt Nam, bụi, độ ẩm cao và chất lượng nước làm mát không ổn định khiến rủi ro càng lớn. Nếu bạn đang vận hành các thiết bị tách từ hoặc nâng hạ dùng nam châm điện, có thể tham khảo thêm máy tuyển từ băng tải dạng treo để hình dung yêu cầu nhiệt của các cụm điện từ công suất cao.

---

Cập nhật lần cuối: 2026-05-18 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Hệ thống làm mát cho nam châm điện từ công suất lớn

Hệ thống làm mát cho nam châm điện từ công suất lớn là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Vì sao nam châm điện từ công suất lớn dễ quá nhiệt

Nhiệt của cuộn dây đến chủ yếu từ tổn hao I²R. Khi dòng tăng 20%, nhiệt tăng khoảng 44%. Nếu nguồn là nguồn dòng, cuộn càng nóng thì điện trở càng tăng và công suất nhiệt càng tăng theo. Đây là vòng lặp khiến hệ thống “càng chạy càng nóng”, đặc biệt khi lọc gió bẩn hoặc lưu lượng nước giảm.

Duty cycle còn quan trọng hơn dòng định mức. Hai hệ thống cùng công suất có thể cho nhiệt rất khác nhau nếu một hệ chạy liên tục, còn hệ kia chỉ chạy theo chu kỳ ngắn. Trong thực tế, nhiều dây chuyền thay đổi tải nhưng không điều chỉnh lịch làm mát tương ứng, dẫn đến hotspot vượt giới hạn cách điện.

Một điểm khác dễ bị bỏ qua là ripple do nguồn chỉnh lưu hoặc PWM. Thành phần này tạo dòng xoáy và tổn hao lõi, làm nóng yoke và các chi tiết kim loại xung quanh. Nếu bạn cần lực hút ổn định trong thời gian dài, cần cân bằng giữa dòng, duty cycle và khả năng tản nhiệt của từng kiến trúc làm mát.

Các kiến trúc làm mát phổ biến và khi nào nên chọn

Có 5 nhóm giải pháp thường gặp trong công nghiệp. Mỗi nhóm có điểm mạnh riêng, không có lựa chọn nào thắng tuyệt đối.

Kiến trúc	Ưu điểm	Hạn chế	Khi phù hợp
Không khí cưỡng bức	Đơn giản, chi phí thấp	Hiệu suất thấp, dễ bám bụi	Công suất thấp, môi trường sạch
Nước tuần hoàn	Truyền nhiệt rất tốt	Rò rỉ, ăn mòn, cáu cặn	Công suất trung bình đến cao
Dầu ngâm	Điện môi tốt, chịu bụi	Truyền nhiệt kém hơn nước	Môi trường bụi nặng
Heat pipe	Hiệu suất cao, ít bơm	Phụ thuộc hướng lắp	Tải cao, cần ổn định
Liquid-to-air HX	Tách nhiệt ra ngoài tủ	Vẫn cần quạt, dễ bẩn	Tủ kín, yêu cầu giảm nhiệt nhanh

Nếu nhà máy có hạ tầng nước làm mát ổn định, nước là lựa chọn ưu tiên về hiệu suất. Nếu môi trường bụi hoặc rung mạnh, dầu ngâm hoặc hệ lai dầu – nước sẽ ổn định hơn. Với hệ thống có giới hạn tiếng ồn, hãy chọn quạt đường kính lớn tốc độ thấp để giảm ồn.

Nước làm mát, cáu cặn và rủi ro ăn mòn

Trong thực tế, hiệu suất làm mát thường giảm không phải vì thiết kế sai, mà vì nước làm mát xuống cấp. Nước cứng tạo cáu cặn trong kênh, làm giảm lưu lượng và tăng chênh áp. Nước có tính ăn mòn làm mỏng ống hoặc gây rò rỉ ở mối nối. Những lỗi này diễn ra chậm, nhưng khi phát hiện thì cuộn dây đã chịu nhiệt cao trong thời gian dài.

Nếu nhà máy chưa có hệ xử lý nước, ít nhất nên theo dõi pH, độ cứng và lọc thô. Với hệ chạy liên tục, việc xả cặn định kỳ và kiểm tra chênh áp giúp phát hiện sớm trước khi nhiệt tăng vượt ngưỡng.

Bố trí cảm biến và điểm đo để tránh bỏ sót hotspot

Nhiều hệ chỉ đặt cảm biến ở vỏ hoặc ống ra, nên khi nhiệt tăng ở lõi cuộn thì vẫn chưa phát hiện. Vị trí đo tốt là gần vùng khe hở từ lớn hoặc nơi dây quấn dày nhất. Nếu chỉ có một điểm đo, hãy chọn nơi nhiệt cao nhất theo kinh nghiệm vận hành.

Ngoài ra, nên theo dõi chênh lệch giữa nhiệt vào và nhiệt ra. Khi ΔT tăng bất thường nhưng lưu lượng không đổi, đó thường là dấu hiệu cáu cặn hoặc kênh tắc cục bộ.

Tính toán nhanh lưu lượng và chênh nhiệt

Cách tính cơ bản là lấy công suất nhiệt chia cho tích của nhiệt dung riêng, khối lượng riêng và chênh nhiệt cho phép. Ví dụ một cuộn dây phát 10 kW nhiệt, dùng nước với ΔT 20°C sẽ cần lưu lượng xấp xỉ vài chục lít/phút. Nếu bạn tăng ΔT lên 30°C để giảm lưu lượng, rủi ro hotspot tăng rõ rệt, đặc biệt khi cuộn dây có vùng kín gió hoặc cặn bám trong kênh.

Điểm cần chú ý là duty cycle. Nếu hệ hoạt động 50% thời gian, nhiệt trung bình giảm, nhưng nhiệt tức thời vẫn cao. Vì vậy, khi tính lưu lượng, hãy ưu tiên điều kiện đỉnh, sau đó dùng bơm biến tần để điều chỉnh theo tải. Đây là cách giảm điện bơm mà vẫn tránh quá nhiệt.

Ví dụ sizing nhanh và bảng tham khảo

Công thức cơ bản để ước lượng lưu lượng nước là: Q = P/(rho * Cp * ΔT). Với nước, bạn có thể dùng gần đúng: rho = 1000 kg/m3, Cp = 4180 J/kgK. Ví dụ cuộn dây sinh 10 kW nhiệt, chọn ΔT = 20°C thì Q xấp xỉ 0,00012 m3/s, tương đương khoảng 7–8 lít/phút. Khi công suất lớn, chỉ cần tăng ΔT thêm 5–10°C là lưu lượng đã thay đổi đáng kể, nên luôn phải tính theo điều kiện đỉnh.

Bảng dưới đây giúp bạn ước lượng nhanh theo mức công suất nhiệt điển hình:

Công suất nhiệt (kW)	ΔT 15°C (lít/phút)	ΔT 25°C (lít/phút)	Gợi ý ứng dụng
5	4.8	2.9	Cụm nhỏ, thiết bị phụ trợ
20	19.2	11.5	Máy tách từ công suất trung bình
50	48.0	28.8	Cụm điện từ băng tải
100	96.0	57.6	Hệ điện từ công suất cao
200	192.0	115.2	Hệ nâng, tuyển từ liên tục

Nếu bạn dùng dầu, lưu lượng thường phải cao hơn vì nhiệt dung riêng thấp hơn nước. Khi vận hành liên tục, hãy dự phòng thêm biên độ 20–30% cho lưu lượng để bù suy giảm hiệu suất do cáu cặn hoặc nhiệt độ môi trường tăng.

Case study theo ngành và ảnh hưởng duty cycle

Ba bối cảnh điển hình sau cho thấy duty cycle quyết định lựa chọn làm mát:

Ngành	Duty cycle	Mục tiêu làm mát	Lựa chọn phù hợp	Rủi ro cần chú ý
Luyện kim, cán thép	90–100%	Ổn định nhiệt dài hạn	Nước tuần hoàn + trao đổi nhiệt	Cáu cặn, tăng chênh áp
Khoáng sản, khai thác	50–70%	Chống bụi, dễ bảo trì	Hệ lai nước – không khí	Bụi bám làm giảm lưu lượng
Logistics, nâng hạ	30–50%	Đáp ứng đỉnh tải nhanh	Dầu ngâm hoặc nước lưu lượng lớn	Độ nhớt dầu tăng theo nhiệt

Trong các hệ băng tải công nghiệp, việc phối hợp đúng duty cycle giúp giảm quá nhiệt và kéo dài tuổi thọ cuộn dây. Nếu bạn đang dùng máy tuyển từ băng tải dạng treo, nên kiểm tra lại lịch vận hành để tránh chạy liên tục vượt thiết kế.

Tiêu chuẩn, cảm biến và logic bảo vệ

Hệ làm mát không nên chỉ dựa vào cảm giác nhiệt. Cần tối thiểu các lớp bảo vệ sau:

• Cảm biến nhiệt cuộn dây để cảnh báo và ngắt khi vượt ngưỡng.
• Cảm biến lưu lượng để phát hiện tắc nghẽn hoặc rò rỉ.
• Cảm biến chênh áp để nhận biết cáu cặn trong kênh nước.

Về nguyên tắc, giới hạn nhiệt nên thấp hơn đáng kể so với cấp cách điện danh định. Với Class F hoặc Class H, nên đặt ngưỡng vận hành an toàn thấp hơn để tránh hotspot ẩn bên trong. Đây là cách giảm hỏng đột ngột và tăng tuổi thọ cuộn dây.

Bảng lỗi thường gặp và cách xử lý nhanh

Triệu chứng	Nguyên nhân thường gặp	Cách xử lý ưu tiên
Nhiệt tăng dần theo tuần	Lọc bẩn, cáu cặn, lưu lượng giảm	Vệ sinh lọc, kiểm tra chênh áp
Nhiệt tăng đột ngột	Bơm dừng, rò rỉ, kẹt kênh	Ngắt tải, kiểm tra lưu lượng
ΔT bất thường	Cặn bám, cảm biến lệch	Xả cặn, hiệu chuẩn cảm biến
Rò nước tại mối nối	Gioăng lão hóa, rung	Thay gioăng, siết lại mối nối
Quạt ồn, rung mạnh	Bạc đạn mòn, cân bằng kém	Bảo trì quạt, thay bạc đạn

Bảng này giúp đội vận hành xử lý nhanh trước khi phải dừng dây chuyền. Khi đã xử lý tạm ổn, nên kiểm tra lại toàn bộ hệ để tránh lặp lỗi.

Lịch bảo trì và dấu hiệu xuống cấp

Làm mát là hệ thống “hao mòn thầm lặng”. Nếu chờ tới khi nhiệt tăng cao thì thường đã muộn. Bạn có thể dùng bảng kiểm sau để theo dõi:

Hạng mục	Tần suất tối thiểu	Dấu hiệu cần xử lý
Lọc gió/quạt	Hàng tuần	Nhiệt tăng dần, tiếng ồn tăng
Lưu lượng nước	Hàng tháng	Lưu lượng giảm, ΔT tăng
Chất lượng nước/dầu	Hàng quý	Cặn bám, đổi màu, tăng độ nhớt
Cảm biến nhiệt	Hàng quý	Sai lệch đo, ngắt không ổn định

Nếu phát hiện nhiệt tăng dần theo tuần, hãy ưu tiên kiểm tra lưu lượng và chênh áp trước khi nghi ngờ cuộn dây.

Thiết kế cuộn dây và lớp cách điện

Cuộn dây công suất lớn thường dùng đồng tiết diện lớn hoặc dây rỗng để đưa nước đi trong ruột. Cách điện phải chọn theo cấp nhiệt, thường là Class F hoặc Class H, nhưng không nên vận hành sát giới hạn vì hotspot luôn cao hơn nhiệt đo bề mặt.

Đường truyền nhiệt từ cuộn ra môi trường gồm nhiều lớp: đồng, lớp cách điện, vật liệu tẩm, rồi tới môi trường làm mát. Nếu chỉ đo nhiệt vỏ ngoài, bạn có thể bỏ sót hotspot ở lớp trong. Vì vậy, thiết kế cảm biến nhiệt gần vùng nóng nhất là bắt buộc, không phải tùy chọn.

Trong các hệ tách từ, bạn có thể tham khảo cấu trúc cuộn và yoke của máy tuyển từ con lăn để hình dung vị trí hotspot thường xuất hiện ở đầu cuộn và vùng khe hở từ lớn.

5 hiểu lầm phổ biến về làm mát nam châm điện

1. "Chỉ cần quạt là đủ": Với công suất cao, không khí khó mang đủ nhiệt, nhất là trong môi trường bụi.
2. "Chạy theo công suất danh định là an toàn": Duty cycle mới quyết định nhiệt trung bình.
3. "Nước sạch là xong": Nước cứng gây cáu cặn, giảm lưu lượng và tăng nhiệt.
4. "Đo nhiệt vỏ là đủ": Hotspot thường cao hơn bề mặt, cần cảm biến gần cuộn.
5. "Càng lạnh càng tốt": Làm mát quá mạnh gây sốc nhiệt cho vật liệu và tăng rủi ro rò rỉ.

Nếu hiểu đúng 5 điểm này, bạn sẽ tránh được những lỗi vận hành cơ bản nhất và kéo dài tuổi thọ hệ thống.

Rủi ro phổ biến và lịch bảo trì tối thiểu

Rủi ro lớn nhất không nằm ở công suất đỉnh mà ở suy giảm dần của hệ làm mát. Lọc gió bẩn làm giảm lưu lượng, nước cứng gây cáu cặn, dầu bị oxy hóa làm tăng độ nhớt. Những rủi ro này diễn ra chậm, khó phát hiện bằng mắt thường, nhưng lại làm nhiệt tăng dần từng tuần.

Ba việc nên làm định kỳ:

• Kiểm tra lưu lượng và chênh áp để phát hiện tắc nghẽn sớm.
• Theo dõi nhiệt cuộn và tốc độ tăng nhiệt khi tải đỉnh.
• Vệ sinh lọc gió và xả cặn theo lịch cố định, không đợi đến khi có sự cố.

Nếu bạn vận hành nam châm điện từ trong môi trường bụi mịn, hãy ưu tiên cảm biến lưu lượng và cảnh báo nhiệt độc lập. Khi lưu lượng giảm dưới mức an toàn, hệ thống nên tự giảm dòng thay vì tiếp tục chạy ở mức cũ.

Tích hợp thực tế trong nhà máy Việt Nam

Nhiệt độ môi trường cao và độ ẩm lớn làm hiệu suất tản nhiệt giảm rõ rệt. Nếu thiết kế lấy mốc môi trường 40°C, nhưng thực tế xưởng đạt 45°C, nhiệt cuộn tăng thêm đáng kể. Vì vậy, cần dự phòng công suất làm mát và bố trí đường gió sạch hơn thay vì hút trực tiếp từ khu vực nhiều bụi.

Với nước làm mát, chất lượng nước là chìa khóa. Nước cứng làm giảm lưu lượng và tăng ăn mòn. Nếu chưa có hệ xử lý, hãy dùng lọc thô và kiểm tra pH định kỳ. Với dầu, hãy dùng bộ lọc dầu và kiểm tra độ nhớt định kỳ để tránh bơm quá tải.

Cách chọn giải pháp phù hợp theo mục tiêu vận hành

Nếu mục tiêu là chạy ổn định 24/7, hãy ưu tiên nước hoặc hệ lai có khả năng tản nhiệt cao. Nếu mục tiêu là chống bụi và giảm bảo trì, dầu ngâm hợp lý hơn. Nếu mục tiêu là giảm tiếng ồn và gọn tủ, heat pipe kết hợp tản nhiệt thụ động sẽ có lợi.

Quan trọng nhất là xác định rõ công suất nhiệt, duty cycle và môi trường thực tế. Hãy chọn giải pháp dựa trên dữ liệu này, không chỉ dựa vào lực hút danh định của nam châm.

Bơm dự phòng và chiến lược vận hành an toàn

Với hệ chạy liên tục, rủi ro lớn không chỉ là quá nhiệt mà còn là dừng máy đột ngột khi bơm hỏng. Một số nhà máy chọn cấu hình bơm dự phòng (N+1) để khi một bơm lỗi, hệ vẫn duy trì lưu lượng tối thiểu. Đây là cách giảm downtime và tránh sốc nhiệt cho cuộn dây.

Nếu chưa thể đầu tư bơm dự phòng, hãy ít nhất đặt cảnh báo lưu lượng thấp và quy trình giảm dòng khi lưu lượng giảm. Cách này giúp hệ “tự hạ tải” trước khi nhiệt vượt ngưỡng nguy hiểm.

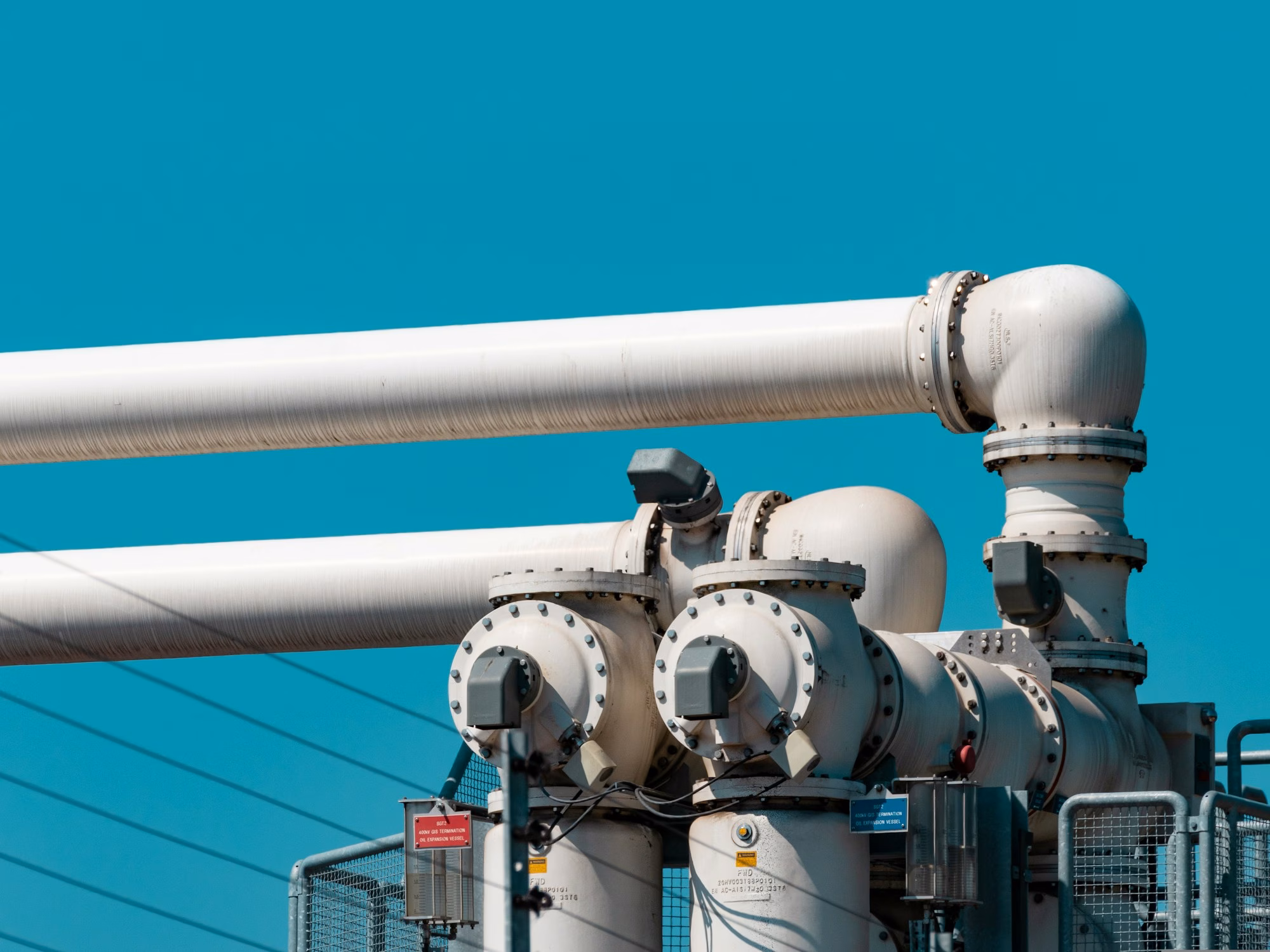

Đường ống, bơm và lọc: phần hay bị bỏ qua

Trong thực tế, nhiều hệ làm mát bị giảm hiệu quả không phải vì cuộn dây, mà vì đường ống và lọc. Nếu đường ống nhỏ hoặc đi quá nhiều khúc cua, tổn thất áp tăng, bơm phải chạy mạnh hơn, lưu lượng giảm và nhiệt tăng. Khi lọc bẩn, lưu lượng giảm dần theo tuần mà người vận hành không thấy ngay.

Một mẹo đơn giản là đánh dấu lưu lượng chuẩn khi hệ mới lắp. Sau mỗi tháng, so lại lưu lượng và chênh áp. Nếu lưu lượng giảm 10–15% so với chuẩn, hãy vệ sinh lọc và kiểm tra cặn. Việc này giúp tránh “nóng dần theo thời gian” – lỗi phổ biến nhất ở hệ nước tuần hoàn.

Với hệ dầu, độ nhớt tăng khi nhiệt cao và dầu bẩn. Điều này khiến bơm làm việc nặng hơn và độ tản nhiệt giảm. Vì vậy, nếu dùng dầu ngâm, hãy coi lịch thay dầu và lọc dầu quan trọng ngang với lịch bảo trì cuộn dây.

Làm mát không chỉ để tránh hỏng mà còn giảm chi phí điện

Khi cuộn dây mát, điện trở thấp hơn và công suất tổn hao giảm. Điều này giúp tiết kiệm điện liên tục trong suốt thời gian vận hành. Nếu bạn có hệ chạy nhiều giờ mỗi ngày, phần tiết kiệm điện này có thể lớn hơn chi phí đầu tư hệ làm mát tốt hơn.

Một ví dụ dễ hiểu: nếu hệ thống nóng hơn 20°C, điện trở tăng, công suất tổn hao tăng theo. Khi đó cùng một lực hút, bạn phải cấp nhiều điện hơn. Ngược lại, nếu làm mát tốt, bạn có thể giữ lực hút với dòng thấp hơn, vừa tiết kiệm điện vừa giảm nhiệt.

Nhìn nhanh bối cảnh Việt Nam để chọn cấu hình

Ở Việt Nam, độ ẩm cao và bụi mịn là yếu tố khiến hệ làm mát suy giảm nhanh. Vì vậy, với hệ không khí, nên ưu tiên quạt dễ vệ sinh và có lọc. Với hệ nước, nên có lọc thô và kiểm tra pH định kỳ. Nếu nhà máy gần biển hoặc môi trường có muối, inox 316L và phụ kiện chống ăn mòn sẽ bền hơn.

Nếu bạn vận hành trong môi trường rung mạnh, hãy chú ý cố định đường ống và tránh dùng ống mềm quá dài. Rung làm lỏng khớp nối sẽ tạo rò rỉ nhỏ, lâu ngày gây chạm điện hoặc giảm lưu lượng.

---

Tình huống thực tế: nhiệt tăng do lưu lượng giảm

Một ca điển hình là hệ chạy ổn định vài tháng rồi nhiệt tăng dần mà không có sự cố rõ ràng. Khi kiểm tra, lưu lượng giảm do lọc bẩn và cặn bám trong kênh. Nhiệt không tăng đột ngột nên dễ bị bỏ qua, nhưng cách điện trong cuộn đã chịu stress dài ngày.

Trong tình huống này, xử lý hiệu quả nhất là phục hồi lưu lượng: vệ sinh lọc, xả cặn, kiểm tra lại van và bơm. Sau khi lưu lượng trở lại chuẩn, nhiệt thường giảm ngay. Điều quan trọng là ghi lại lưu lượng chuẩn khi hệ mới chạy để có mốc so sánh.

Kết luận

Giải thích vì sao nam châm điện từ công suất lớn cần làm mát đúng cách, cách chọn giải pháp phù hợp và các lưu ý vận hành an toàn.
