NdFeB Hình Cung Cho Servo Motor: Chọn Grade SH Hay UH Cho 150-180°C

Năm 2026 chứng kiến làn sóng servo motor công suất lớn tại Việt Nam — từ máy CNC ngành gỗ Bình Dương, dệt may Long An đến robot công nghiệp Bắc Ninh và đặc biệt là EV traction motor của VinFast Hải Phòng. Mỗi phân khúc có một "vùng nhiệt" khác nhau, và biên giới giữa "motor chạy ổn định 5 năm" với "motor mất từ tính sau 18 tháng" thường nằm ở một quyết định kỹ thuật rất nhỏ: chọn grade NdFeB SH hay UH cho rotor.

Bài viết này phân tích chi tiết khi nào N42SH (Tmax 150°C) là đủ, khi nào phải lên N40UH (Tmax 180°C) hoặc N38EH (200°C), và làm sao đọc được đường demag B-H để biết motor có "an toàn" về biên Hcj. Các bảng grade, dimension hình cung, coating, giá nhập và case study dưới đây dựa trên datasheet công khai từ Hitachi/Proterial NEOMAX, Shin-Etsu, TDK NEOREC, JL MAG, Ningbo Yunsheng, Arnold Magnetics và mô hình thiết kế thực chiến cho thị trường Việt Nam.

---

Cập nhật lần cuối: 2026-07-12 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: N42SH hay N40UH cho servo motor của bạn?

Câu trả lời nhanh dựa trên 3 yếu tố. Một là nhiệt độ hot-spot rotor trong vận hành liên tục: nếu dưới 130°C thì N42SH đủ với biên 20°C; trên 130°C nên dùng N40UH. Hai là biên Hcj cho fault tolerance: nếu driver có thể tạo dòng đỉnh fault gấp 2-3 lần dòng định mức, cần Hcj margin cao hơn ưu tiên UH/EH. Ba là chi phí lô: N40UH đắt hơn N42SH khoảng 50-60% (270k vs 180k VND/kg sỉ), nên với servo công suất nhỏ chạy intermittent, N42SH vẫn là lựa chọn tối ưu chi phí. Đừng lấy datasheet Tmax làm điểm vận hành — luôn để dư biên 20-30°C.

1. Vì sao NdFeB hình cung là chuẩn cho servo motor

Thị trường servo motor Việt Nam đang phân hóa rõ theo 4 phân khúc lớn. Phân khúc CNC ngành gỗ tại Bình Dương, Đồng Nai và TP.HCM dùng phần lớn servo 0,75-3 kW cho trục X/Y/Z, môi trường có bụi gỗ và độ ẩm trung bình. Phân khúc dệt may Long An, Bình Dương, TP.HCM dùng servo 0,4-2,2 kW cho máy may công nghiệp, máy nhuộm, máy dệt; môi trường ẩm 75-90% và đôi khi tiếp xúc hóa chất nhuộm. Phân khúc robot công nghiệp Bắc Ninh, Vĩnh Phúc dùng servo 0,2-7,5 kW cho cánh tay 6-trục, môi trường sạch nhưng yêu cầu độ chính xác cao và chu kỳ vận hành dày. Phân khúc EV/HEV traction motor mới nổi với VinFast Hải Phòng dùng motor 50-200 kW, môi trường nhiệt độ cao 120-180°C dưới gầm xe và yêu cầu reliability 10-15 năm.

Trong cả 4 phân khúc, NdFeB chiếm thị phần áp đảo so với ferrite vì lý do mật độ năng lượng. BHmax của NdFeB sintered đạt 30-52 MGOe (240-415 kJ/m³) so với ferrite chỉ 3-4 MGOe (24-32 kJ/m³). Sự khác biệt 10x này có nghĩa là cùng một mô-men và công suất, rotor NdFeB có thể nhỏ hơn ferrite 3-5 lần về thể tích, hoặc cùng kích thước rotor thì NdFeB cho công suất gấp 3-5 lần. Với servo motor mà mô-men quán tính J là tham số quyết định khả năng tăng/giảm tốc nhanh, rotor nhỏ là một lợi thế cạnh tranh lớn.

Hình dạng hình cung (arc-shaped) trở thành chuẩn cho rotor surface-mount PMSM/BLDC vì 3 lý do kỹ thuật. Thứ nhất, mặt ngoài hình cung khớp với mặt cong outer rotor hoặc inner rotor, không cần khe hở chèn vật liệu phi từ tối ưu air-gap flux density. Thứ hai, pole-arc-to-pole-pitch ratio 0,7-0,85 với hình cung cho phép kiểm soát hài hòa back-EMF, giảm cogging torque và torque ripple — yếu tố then chốt cho servo cần độ trơn cao. Thứ ba, hình cung dễ magnetize theo hướng radial, cho phép cực N/S nằm đúng trên mặt ngoài hoặc mặt trong, đơn giản hóa sản xuất. Bạn có thể tham khảo dải nam châm NdFeB hình cung chuẩn công nghiệp với nhiều grade từ N35M đến N40UH, dim từ 30-180mm outer radius.

So với khối phẳng, hình cung có nhược điểm là khó sản xuất hơn — phải mài chính xác sau sintering — nhưng performance trong PMSM cao hơn rõ rệt về cogging torque và efficiency. Một số thiết kế IPM (Interior PMSM) dùng NdFeB hình khối chèn trong rotor lamination, nhưng SPM (Surface PMSM) — phổ biến hơn cho servo công suất nhỏ và trung bình — gần như luôn dùng hình cung.

2. Vật lý cơ bản: Br, Hcj, BHmax và đường khử từ B-H

Để chọn grade NdFeB đúng cho servo motor, kỹ sư phải đọc được 3 thông số then chốt và 1 đồ thị. Ba thông số là Br, Hcj và BHmax. Đồ thị là đường khử từ B-H (demagnetization curve) trong góc phần tư thứ 2 của vòng từ trễ.

Br (remanent flux density, từ dư) là mật độ từ thông còn lại trong nam châm khi từ trường ngoài bằng 0, đo bằng Tesla (T) hoặc kiloGauss (kG, 1 T = 10 kG). Br quyết định biên độ từ trường tạo ra trong air-gap motor và do đó ảnh hưởng trực tiếp đến mô-men. Với NdFeB sintered, Br dao động 1,1-1,48 T tùy grade. N42 có Br 1,28-1,32 T; N52 có Br cao nhất 1,42-1,48 T nhưng đánh đổi bằng Hcj thấp.

Hcj (intrinsic coercivity, lực kháng từ nội tại) là cường độ từ trường ngược cần để demag hoàn toàn nam châm, đo bằng kA/m hoặc kOe (1 kOe ≈ 79,58 kA/m). Hcj quyết định khả năng chống khử từ ở nhiệt độ cao và khi gặp dòng điện ngược mạnh. Trong cùng họ Br (ví dụ N42), suffix M/H/SH/UH/EH/AH chỉ Hcj tăng dần: N42 ≥955 kA/m, N42M ≥1115, N42H ≥1355, N42SH ≥1592, N40UH ≥1990, N38EH ≥2388, N33AH ≥2786. Cần phân biệt Hcj với Hcb (normal coercivity) — Hcb là điểm đường B-H cắt trục H, luôn nhỏ hơn Hcj.

BHmax (maximum energy product, từ năng tích cực đại) đo bằng MGOe hoặc kJ/m³ (1 MGOe ≈ 7,96 kJ/m³). BHmax là điểm trên đường B-H mà tích B × |H| đạt cực đại; nó đại diện mật độ năng lượng tối đa mà nam châm có thể cung cấp. Với NdFeB sintered, BHmax dao động 263-422 kJ/m³ (33-53 MGOe) tùy grade. BHmax cao có nghĩa là cùng năng lượng từ, nam châm dùng ít vật liệu hơn giảm chi phí và khối lượng rotor.

Đường khử từ B-H trong góc phần tư thứ 2 nối từ điểm (0, Br) trên trục B đến điểm (-Hcb, 0) trên trục H. Trong vận hành, điểm làm việc của nam châm di chuyển dọc theo đường này tùy load (mô-men kháng) và dòng stator. Khi không tải, điểm vận hành ở gần (0, Br); khi có dòng phản ứng phần ứng, điểm dịch về phía -H. Với dòng overload mạnh, điểm có thể vượt qua "knee point" — điểm uốn cong của đường — và rơi vào vùng demag không hồi phục được (irreversible loss).

Knee point là chỉ báo quan trọng nhất cho fault tolerance. Ở 20°C, knee point của N42SH nằm khoảng -1300 kA/m; của N40UH nằm xa hơn -1700 kA/m. Khi nhiệt độ tăng lên 100°C, knee point dịch về phía 0 (gần Br hơn) — nghĩa là nam châm dễ bị demag hơn ở cùng dòng. Đó là lý do datasheet luôn cung cấp đường B-H ở nhiều nhiệt độ (20°C, 80°C, 120°C, 150°C) và kỹ sư phải kiểm tra điểm vận hành ở nhiệt độ vận hành thực, không chỉ 20°C. Với nam châm đất hiếm NdFeB dùng cho servo motor, đường B-H ở 100-150°C mới là đường thực tế quyết định grade.

Hệ số nhiệt độ alpha(Br) cho biết Br giảm bao nhiêu phần trăm khi nhiệt độ tăng 1°C — với NdFeB là -0,11 đến -0,13 %/°C, gần như giống nhau giữa các grade. Hệ số nhiệt độ beta(Hcj) lại biến thiên mạnh theo grade: N42 có beta(Hcj) khoảng -0,60 %/°C, trong khi N40UH chỉ -0,46 đến -0,51 %/°C. Đây là lý do UH/EH chịu nhiệt cao hơn — không phải vì Hcj ban đầu cao, mà vì nó giảm chậm hơn theo nhiệt độ. Mất Br có thể hồi phục khi làm nguội (reversible); mất do vượt knee thì không (irreversible) và phải re-magnetize trên thiết bị chuyên dụng.

3. Bộ chữ grade NdFeB: từ N35 đến N52, suffix M/H/SH/UH/EH/AH

Grade NdFeB sintered được mã hóa theo 2 phần. Phần đầu là chữ "N" + 2 số (N35, N40, N42, N48, N52) chỉ vùng BHmax. Phần sau (không có, M, H, SH, UH, EH, AH) chỉ vùng Hcj và do đó Tmax. Hai phần này gần như độc lập, cho phép đặt hàng grade theo nhu cầu Br/BHmax và Tmax riêng biệt.

Bảng 1. Grade NdFeB sintered theo Br và Tmax

Grade	Br (T)	Hcj (kA/m)	BHmax (kJ/m³)	Tmax (°C)	Ứng dụng điển hình
N35	1,17-1,22	≥955	263-287	80	Motor công suất nhỏ, sensor, loa nhỏ
N42	1,28-1,32	≥955	318-342	80	Loa, generic motor, magnetic coupling
N48	1,36-1,42	≥875	366-390	60-80	High-energy speakers, MRI permanent magnet
N52	1,42-1,48	≥875	398-422	60	Premium audio, sensor cao cấp, demo
N42M	1,28-1,32	≥1115	318-342	100	Motor mid-temperature, fan motor
N42H	1,28-1,32	≥1355	318-342	120	Servo standard, máy CNC nhẹ
N42SH	1,28-1,32	≥1592	318-342	150	Servo CNC, dệt may, robot công nghiệp
N40UH	1,25-1,32	≥1990	302-334	180	EV traction motor, servo công suất lớn
N38EH	1,22-1,27	≥2388	287-310	200	EV/HEV, aerospace, high-speed spindle
N33AH	1,13-1,18	≥2786	247-271	230	Industrial high-temp, HEV inverter

Quy tắc đọc bảng. Khi tăng số N (N35 N52), Br và BHmax tăng nhưng Hcj có xu hướng giảm. Đó là lý do N52 có Br 1,42-1,48 T cao nhất nhưng Hcj chỉ ≥875 kA/m, không phù hợp cho nhiệt độ cao. Khi thêm suffix theo thứ tự M H SH UH EH AH, Hcj tăng và Tmax tăng từ 80°C lên 230°C, nhưng Br có xu hướng giảm nhẹ vì cấu trúc vi mô được điều chỉnh để ưu tiên Hcj. Đó là tradeoff cốt lõi: bạn không thể có cả Br rất cao và Hcj rất cao cùng lúc trong cùng một grade.

Quy tắc chọn grade thực chiến cho servo motor. Đầu tiên xác định hot-spot temperature của rotor — không phải ambient và cũng không phải casing. Hot-spot là điểm nóng nhất của nam châm trong rotor, thường cao hơn casing 20-40°C tùy thiết kế cooling. Sau đó cộng 20-30°C biên an toàn cho overload và aging. Ví dụ: nếu hot-spot rotor đo được 100-110°C ở vận hành liên tục, biên an toàn 20-30°C cho ra 130-140°C chọn grade có Tmax ≥150°C, tức N42SH. Nếu hot-spot 130°C, biên 20-30°C 150-160°C vẫn N42SH biên hẹp, an toàn hơn nên chọn N40UH (Tmax 180°C). Nếu hot-spot 150°C trở lên (EV traction motor, high-speed spindle), bắt buộc N40UH hoặc N38EH.

Tradeoff về chi phí. Mỗi bậc suffix tăng giá khoảng 30-50% do hàm lượng Dy (dysprosium) hoặc Tb (terbium) tăng. Dy/Tb là rare earth đất hiếm nặng, giá đắt hơn Nd 8-15 lần và nguồn cung tập trung ở Trung Quốc + Myanmar nên rủi ro cao. Đó là lý do industry phát triển kỹ thuật GBD (Grain Boundary Diffusion) — phủ Dy/Tb chỉ ở grain boundary thay vì pha trộn vào bulk. GBD cho phép giảm 30-50% Dy mà vẫn giữ Hcj cao, giảm chi phí 15-25% so với grade truyền thống cùng Hcj. Năm 2026, GBD trở thành công nghệ chuẩn của các nhà sản xuất top tier như Hitachi/Proterial NEOMAX, Shin-Etsu, JL MAG; nhà sản xuất nhỏ hơn vẫn dùng phương pháp truyền thống.

Một lưu ý quan trọng về compliance. Standard JIS C 2502 (Nhật) và GB/T 3217-2013 (Trung Quốc) định nghĩa các grade NdFeB hơi khác nhau về tolerance. JIS chặt hơn về Hcj (yêu cầu giá trị min cao hơn 5-10% so với GB), trong khi GB/T cho phép Br range rộng hơn. Khi mua hàng từ nhà cung cấp TQ, hãy yêu cầu đặt hàng theo JIS spec nếu cần độ ổn định cao, hoặc ít nhất GB/T 3217-2013 với bát cáo test lot.

Hình 1: Đường khử từ B-H của N42SH và N40UH ở 20°C, 100°C và 150°C — knee point dịch chuyển khi nhiệt độ tăng, quyết định biên fault tolerance.

4. Hình học hình cung cho rotor PMSM/BLDC

Hình cung NdFeB cho servo motor có 6 thông số kích thước cần xác định: outer radius (Rout), inner radius (Rin), arc angle (góc cung), thickness, axial length (chiều dài trục) và hướng từ hóa. Chọn đúng 6 thông số này là chìa khóa để cogging torque thấp, back-EMF gần sin và hiệu suất motor cao.

Bảng 2. Dimension NdFeB hình cung điển hình cho servo motor

Servo công suất	Outer R (mm)	Inner R (mm)	Arc angle	Thickness (mm)	Axial L (mm)	Số cực (pole)
0,4 kW	28-32	25-29	60°	3-4	30-50	4 cực (2 pp)
0,75 kW	35-40	31-36	60°	4-5	40-60	4-6 cực
1,5-2,2 kW	45-55	40-50	60°/72°	5-6	60-80	6-8 cực
3,7-5,5 kW	60-75	54-69	45°/60°	6-8	80-120	8-10 cực
7,5-15 kW	80-110	72-100	36°/45°	8-12	100-200	10-12 cực
EV traction 50-200 kW	120-180	110-170	30° hoặc V-shape	10-15	100-200	8-16 cực

Arc angle quyết định pole-arc-to-pole-pitch ratio (alpha). Pole pitch là 360°/số cực. Ví dụ motor 8 cực có pole pitch 45°. Nếu arc angle 36°, alpha = 36/45 = 0,8 — nằm trong vùng tối ưu 0,7-0,85. Alpha thấp hơn 0,7 làm giảm flux density trong air-gap giảm mô-men. Alpha cao hơn 0,85 làm tăng cogging torque do edge effect và biến dạng back-EMF từ sin sang vuông. Servo cao cấp thường target alpha 0,75-0,82.

Thickness quyết định khoảng cách từ Br đến knee point trên đường B-H. Nam châm dày tạo flux mạnh hơn nhưng cũng nặng và đắt hơn. Quy tắc thực chiến: thickness ≈ 0,7-1,2 lần air-gap clearance. Air-gap clearance servo điển hình 0,3-0,8 mm; do đó nam châm 4-8 mm cho servo 1-5 kW là hợp lý. Thickness quá lớn (>10 mm) làm tăng eddy current loss vì NdFeB có điện trở suất thấp.

Axial length (chiều dài dọc trục) tỷ lệ thuận với mô-men: dài gấp đôi cho mô-men gần gấp đôi. Axial length cũng ảnh hưởng quán tính J = (1/2)mr². Servo cần J nhỏ để tăng/giảm tốc nhanh — đó là lý do nhiều servo dùng "pancake" rotor (axial length ngắn so với diameter) hơn motor industrial truyền thống.

Hướng từ hóa có 3 lựa chọn chính. Radial magnetization (cực N hoặc S nằm ngay trên mặt ngoài hoặc mặt trong, hướng kính từ tâm trục ra) là chuẩn cho SPM rotor — đơn giản sản xuất và dễ replace. Parallel magnetization (toàn bộ nam châm có cùng hướng N-S theo một trục thẳng) phổ biến cho khối phẳng nhưng ít dùng cho hình cung trừ thiết kế đặc biệt. Halbach array (ghép nhiều nam châm với hướng từ hóa quay đều) cho flux density mặt ngoài cao hơn 30-40% và mặt trong gần như zero — dùng cho high-speed motor và servo cao cấp, nhưng chi phí cao hơn 2-3 lần.

Magnetize pre-assembly (từ hóa trước khi lắp vào rotor) đơn giản hơn nhưng làm việc lắp ráp khó vì các nam châm hút nhau và hút thép rotor. Magnetize post-assembly (lắp xong rotor mới từ hóa) cần thiết bị magnetizer chuyên dụng tạo xung từ trường rất lớn (3-5 Tesla) nhưng cho phép lắp ráp dễ dàng và đảm bảo các cực đúng vị trí. Servo motor công suất lớn và EV motor gần như luôn dùng post-assembly. Một số thiết kế dùng NdFeB hình tròn cho thiết bị calibration hoặc fixtures, nhưng rotor servo motor gần như luôn dùng hình cung.

Hình 2: Bố trí 8 nam châm NdFeB hình cung trên rotor PMSM với pole-arc-to-pole-pitch ratio 0,8 — sắp xếp xen kẽ N-S-N-S-N-S-N-S.

5. Coating cho môi trường servo motor Việt Nam

NdFeB có nhược điểm cố hữu là dễ bị oxy hóa do hàm lượng sắt cao (~70% theo khối lượng). Trong môi trường ẩm, NdFeB không có coating sẽ bắt đầu rỉ sét sau vài tuần và mất từ tính sau vài tháng. Vì vậy 100% nam châm NdFeB thương mại phải có coating. Lựa chọn coating phụ thuộc môi trường vận hành, tuổi thọ yêu cầu và ngân sách.

Bảng 3. So sánh coating NdFeB cho servo motor

Coating	Thickness (µm)	Salt spray (h)	Cost tương đối	Ứng dụng phù hợp
Ni-Cu-Ni 3 lớp	10-25	48-96	Trung bình (×1)	Servo industrial chuẩn, môi trường khô
Zn (mạ kẽm)	8-15	24-48	Thấp nhất (×0,6)	Low-end, indoor có điều hòa
Epoxy đen/xanh	15-30	200-500	Trung-cao (×1,8)	Marine, dệt may ẩm, hóa chất
Phosphate + Epoxy	20-35	300-600	Cao (×2,2)	Long An, Bình Dương ẩm cao
Parylene	5-12	>1000	Rất cao (×4-5)	Aerospace, EV underhood, biocompatible
NiCuNi + Epoxy	25-40	500+	Cao (×2,5)	Tropical industrial heavy-duty

Ni-Cu-Ni (3 lớp: nickel - copper - nickel) là coating chuẩn công nghiệp nhất. Lớp Cu giữa giúp giảm stress giữa NdFeB và lớp Ni ngoài, tăng độ bám và chống bong tróc. Lớp Ni ngoài cứng (Vickers ~600 Hv) chống xước cơ học. Salt spray test (theo ASTM B117) đạt 48-96 giờ — đủ cho servo CNC, robot trong nhà có điều hòa. Tuy nhiên Ni-Cu-Ni không chịu được hóa chất mạnh và không cách điện.

Epoxy (thường đen hoặc xanh) là lớp polymer phun hoặc nhúng, dày 15-30 µm. Epoxy chịu hóa chất tốt (acid yếu, kiềm yếu, dung môi hữu cơ), cách điện hoàn toàn (>10⁹ Ω·cm) và chống ăn mòn cao. Salt spray 200-500 giờ. Nhược điểm: lớp Epoxy mềm hơn Ni nên dễ xước nếu rơi vỡ; chịu nhiệt giới hạn 130-150°C tùy hệ epoxy. Phù hợp cho servo dệt may có hơi nước, máy nhuộm có hóa chất, motor ngoài trời che chắn.

Phosphate + Epoxy là combo phổ biến cho thị trường Việt Nam ẩm. Lớp phosphate (20-35 µm) tạo màng chuyển hóa hóa học bám chặt với NdFeB; lớp Epoxy bên ngoài bảo vệ tổng thể. Salt spray 300-600 giờ. Đây là lựa chọn cân bằng giá và hiệu năng cho dây chuyền servo Long An, Bình Dương.

Parylene là conformal coating polymer phủ bằng phương pháp CVD (Chemical Vapor Deposition), tạo lớp 5-12 µm bám đều mọi bề mặt kể cả khe nhỏ. Salt spray >1000 giờ. Parylene biocompatible nên được dùng trong medical device và aerospace. Giá rất cao (×4-5 so với Ni-Cu-Ni) nên chỉ dùng cho EV underhood, military và aerospace.

Khí hậu Việt Nam có 2 đặc điểm cần lưu ý cho coating selection. Một là độ ẩm cao 70-90% quanh năm ở miền Nam và mùa hè ở miền Bắc. Hai là nhiệt độ cao với mùa hè 35-40°C ngoài trời, dễ vượt 50°C trong nhà xưởng không có điều hòa. Combo "ẩm cao + nhiệt cao" làm tăng tốc độ ăn mòn 3-5 lần so với khí hậu ôn đới. Vì vậy với servo trong xưởng dệt may TP.HCM hoặc CNC ngoài trời Bình Dương, Ni-Cu-Ni đơn thuần thường không đủ; cần Epoxy hoặc combo Phosphate-Epoxy. Servo trong phòng có điều hòa và sạch (R&D lab, semiconductor cleanroom) thì Ni-Cu-Ni đủ và rẻ hơn.

Một lưu ý kỹ thuật: coating làm tăng dim hiệu dụng của nam châm 20-50 µm mỗi mặt. Khi đặt hàng, hãy xác nhận với nhà cung cấp coating tính vào dim cuối hay dim trần (bare). Sai lệch coating thickness có thể làm rotor không lắp được vào stator nếu air-gap chỉ 0,3-0,5 mm.

Hình 3: Cấu trúc lớp coating Ni-Cu-Ni (3 lớp), Epoxy (1 lớp dày), Parylene (CVD conformal) và Phosphate-Epoxy combo cho NdFeB hình cung.

6. Demagnetization: 3 cơ chế và cách phòng tránh

Demag (khử từ) là sự cố nghiêm trọng nhất với NdFeB trong servo motor. Một khi nam châm đã demag không hồi phục, motor mất mô-men, có thể chạy giật cục, và phải thay thế hoặc re-magnetize trên thiết bị chuyên dụng. Hiểu 3 cơ chế demag và cách phòng giúp tránh sự cố và giảm chi phí bảo trì.

Cơ chế 1: Thermal demagnetization. Khi nhiệt độ vượt Tmax của grade, knee point trên đường B-H dịch lên trên (gần Br hơn). Nếu điểm vận hành nằm ngay dưới knee ở 20°C, nó có thể vượt knee ở nhiệt độ cao và rơi vào vùng irreversible. Mất Br có thể 5-30% tùy mức vượt nhiệt và thời gian. Cách phòng: chọn grade Tmax ≥ hot-spot rotor + 20-30°C biên an toàn. Đo hot-spot bằng PT100 hoặc thermistor gắn trên end-winding gần rotor; nếu không có sensor, dùng infrared thermal camera trong test bench.

Cơ chế 2: Current overload demagnetization. Khi motor gặp dòng đỉnh fault (short circuit, regen overload, locked rotor), dòng stator tạo từ trường ngược H_d trên nam châm. Nếu H_d vượt Hcj tại nhiệt độ vận hành, nam châm demag không hồi phục. Cách phòng: thiết kế Hcj margin 1,3-1,5 lần worst-case Hd; cài driver current limit ở 200-300% dòng định mức (không nên cao hơn vì sẽ phá NdFeB nếu fault); kiểm tra demag curve ở nhiệt độ tối đa. Test theo IEC 60404-5 và IEC 60404-8-1.

Cơ chế 3: Mechanical impact demagnetization. Khi NdFeB bị va đập mạnh, lệch lạc structure tinh thể có thể tạo demag local. Nam châm bị nứt cũng giảm thể tích từ hiệu dụng. NdFeB sintered có Vickers hardness 600-620 Hv nhưng cứng giòn — rơi từ độ cao 1m xuống nền cứng thường vỡ ngay. Cách phòng: tránh va đập trong vận chuyển và lắp ráp; rotor phải mount cứng tránh rung trong vận hành; với servo high-speed, kiểm tra balance dynamic chính xác.

Test reversible vs irreversible loss theo JIS C 2502 hoặc IEC 60404-5 thường gồm: gia nhiệt nam châm đến nhiệt độ test (vd 150°C), giữ 2 giờ, đo flux trước/sau; sau đó làm nguội về 20°C và đo lại. Phần mất khi nóng nhưng hồi phục khi nguội là reversible (không vấn đề). Phần mất vĩnh viễn sau khi nguội là irreversible — nếu >5% là không đạt cho servo motor cao cấp; <2% là chấp nhận được.

Một số dấu hiệu sớm của demag để bảo trì: mô-men giảm (test bằng dynamometer hoặc đo dòng load), back-EMF giảm (đo bằng oscilloscope khi spin motor), nhiệt độ winding tăng so với baseline (vì motor cần nhiều dòng hơn để cùng mô-men), tiếng ồn cogging tăng. Nếu phát hiện sớm, có thể re-magnetize tại nhà cung cấp; nếu để muộn, NdFeB có thể bị nứt do thermal cycling và phải thay.

7. Sintered vs Bonded NdFeB: chọn cho servo

Có 2 công nghệ sản xuất NdFeB chính: sintered (thiêu kết) và bonded (kết dính bằng polymer). Servo motor công suất gần như luôn dùng sintered vì BHmax cao và stability tốt hơn. Bonded chỉ dùng cho ứng dụng nhỏ.

Bảng 4. Sintered vs Bonded NdFeB

Tiêu chí	Sintered	Bonded
BHmax	30-52 MGOe (240-415 kJ/m³)	6-12 MGOe (48-96 kJ/m³)
Br	1,1-1,48 T	0,55-0,75 T
Hcj	875-2786 kA/m	600-1200 kA/m
Tmax	80-230°C tùy grade	120-180°C
Cơ tính	Brittle, dễ vỡ, cần coating	Ductile, gia công dễ, tự bảo vệ một phần
Hình dạng phức tạp	Khó, cần mài chính xác	Near-net shape, injection molding
Density	7,5-7,6 g/cm³	5,8-6,2 g/cm³
Giá tương đối	Cao (×1)	Thấp 30-50% (×0,5-0,7)
Servo motor công suất	Standard	Chỉ low-end fan, encoder

Sintered NdFeB được làm từ bột NdFeB ép trong từ trường rồi sintering ở 1080-1100°C trong môi trường chân không hoặc khí trơ. Quá trình sintering tạo ra cấu trúc tinh thể đặc, anisotropic (có hướng dễ từ hóa rõ rệt) BHmax cao 30-52 MGOe. Nhược điểm là vật liệu giòn, cần coating, và hình dạng phức tạp phải gia công CNC sau sintering.

Bonded NdFeB được làm từ bột NdFeB trộn với polymer (epoxy, nylon hoặc PPS — polyphenylene sulfide) rồi compression molding hoặc injection molding. Vì có polymer, BHmax giảm chỉ còn 6-12 MGOe nhưng có 2 ưu điểm: (1) hình dạng phức tạp có thể tạo trực tiếp không cần gia công, ví dụ vòng đa cực với cấu trúc đặc biệt; (2) ductile — không vỡ khi rơi, có thể gia công bằng dao thường.

Servo motor công suất 0,4 kW trở lên gần như luôn dùng sintered vì cần BHmax cao để rotor compact. Bonded chỉ phù hợp với fan motor cooling (50-200W), low-end stepper motor, encoder hoặc magnetic coupling cho ứng dụng nhẹ. Một ngoại lệ thú vị: bonded NdFeB có thể tạo ra rotor đa cực với pole arc hoàn hảo trong 1 lần đúc, không cần ghép nhiều nam châm rời — điều này giảm chi phí lắp ráp nhưng đánh đổi performance.

Khi đặt hàng cho servo motor công suất, hãy luôn yêu cầu sintered. Nếu nhà cung cấp báo giá quá thấp (<50% giá thị trường), kiểm tra xem có thực sự là sintered hay không bằng cách yêu cầu density test (sintered 7,5-7,6 g/cm³, bonded chỉ 5,8-6,2 g/cm³) và Br test.

8. Quy trình sản xuất NdFeB sintered và GBD

NdFeB sintered được sản xuất qua chuỗi 9-10 công đoạn chính, mỗi công đoạn ảnh hưởng performance cuối. Hiểu quy trình giúp đánh giá nhà cung cấp và phân tích defect khi nhận hàng.

Bước 1 — Strip casting: hợp kim Nd-Fe-B (cộng Pr, Dy/Tb, Co, Cu, Al) được nấu chảy ở ~1500°C rồi đổ qua tang quay làm lạnh nhanh thành dải mỏng 0,2-0,4 mm. Strip casting tạo cấu trúc vi mô đồng nhất với grain size 5-10 µm — yếu tố then chốt cho Hcj cao. Trước đây dùng "ingot casting" nhưng grain size thô (>50 µm) làm Hcj thấp; strip casting là chuẩn từ những năm 2000.

Bước 2 — HD (Hydrogen Decrepitation): dải hợp kim được hấp hydro ở áp suất 1-3 bar. Hydro chui vào grain boundary làm vật liệu vỡ thành mảnh nhỏ 100-500 µm, dễ nghiền hơn và bảo toàn cấu trúc grain.

Bước 3 — Jet milling: nghiền siêu mịn bằng jet khí trơ (N₂) đến cỡ 3-5 µm. Đây là bước quyết định grain size cuối — bột mịn grain nhỏ Hcj cao. Jet milling phải làm trong môi trường trơ vì NdFeB ở dạng bột rất pyrophoric (tự cháy trong không khí).

Bước 4 — Magnetic field pressing: bột được ép trong khuôn dưới từ trường ngoài 1,5-2 Tesla để các hạt anisotropic xếp đồng hướng theo trục dễ từ hóa. Có 2 loại: axial pressing (từ trường vuông góc với hướng ép) và transverse pressing (từ trường song song với mặt khuôn). Transverse cho Br cao hơn 5-10%.

Bước 5 — Vacuum sintering: ép xong, khối "green compact" được sintering ở 1080-1100°C trong chân không hoặc khí Ar 4-6 giờ. Sintering làm khối đặc lại đến >99% density và phát triển cấu trúc tinh thể anisotropic. Sau sintering, density đạt 7,5-7,6 g/cm³.

Bước 6 — Tempering: gia nhiệt 2 bước (900°C × 2 giờ + 500°C × 4 giờ) trong chân không để tối ưu cấu trúc grain boundary. Đây là bước quyết định Hcj — không tempering thì Hcj giảm 20-30%.

Bước 7 — Machining: khối sintered cứng giòn được mài CNC chính xác đến dim cuối với tolerance ±0,05 mm. Mài bằng diamond wheel với coolant nước; tránh nhiệt cục bộ làm demag. Hình cung được mài Rout, Rin, arc angle bằng wire EDM hoặc cylindrical grinding.

Bước 8 — Coating: trước khi coat, nam châm phải được tẩy dầu, làm sạch bề mặt bằng axit nhẹ. Coating Ni-Cu-Ni dùng electroplating; Epoxy dùng spray hoặc dip; Parylene dùng CVD. Sau coating, kiểm tra thickness uniform và adhesion test (cross-cut + tape).

Bước 9 — Magnetizing: nam châm chưa từ hóa được đặt vào magnetizer fixture có cuộn dây tạo xung từ trường 3-5 Tesla trong 1-10 ms. Hướng từ hóa phải được tính toán chính xác — sai hướng sẽ làm motor không quay đúng hoặc cogging cao.

Bước 10 — QA testing: gồm Helmholtz coil đo flux của từng nam châm (so với spec ±2-5%), surface inspection (vết nứt, lỗ, coating defect), dim check bằng CMM, demag curve sample lot (1-3 mẫu/lô), salt spray sample (1 mẫu/100 pcs).

GBD (Grain Boundary Diffusion) là kỹ thuật đột phá phát triển từ 2010-2015 và phổ biến từ 2020. Thay vì pha Dy/Tb vào hợp kim ban đầu (Dy chiếm 5-10% khối lượng cho grade UH/EH), GBD chỉ phủ lớp Dy/Tb mỏng lên bề mặt nam châm sau machining, rồi gia nhiệt để Dy/Tb khuếch tán dọc grain boundary mà không vào bulk grain. Kết quả là Hcj tăng 200-400 kA/m trong khi chỉ dùng 30-50% lượng Dy so với phương pháp truyền thống. Vì Dy đắt gấp 8-15 lần Nd, GBD giảm cost vật liệu 15-25% cho grade SH/UH/EH. Năm 2026, gần như tất cả nhà sản xuất top tier (Hitachi/Proterial, Shin-Etsu, TDK, JL MAG, Yunsheng) đều có GBD line; nhà sản xuất nhỏ hơn vẫn dùng phương pháp truyền thống.

QA params then chốt khi mua hàng: Br tolerance ±2% so với nominal grade, Hcj tolerance ±5%, dimensional tolerance ±0,05 mm cho dim quan trọng, surface defect tối đa 0,5% diện tích, no crack visible 10x magnification, IP test cho coating (immersion test 24-72h tùy spec).

Hình 4: 10 bước sản xuất NdFeB sintered — strip casting, HD, jet milling, magnetic pressing, sintering, tempering, machining, coating, magnetizing, QA.

9. ROI và bài toán mua sỉ vs lẻ cho VN

Giá NdFeB hình cung 2026 phụ thuộc vào 4 yếu tố chính: grade (Br/Hcj), kích thước, MOQ, nguồn cung (TQ trực tiếp vs đại lý VN vs JP/EU). Bảng dưới là ước tính trung bình cho thị trường VN năm 2026, dựa trên đại lý nhập từ JL MAG, Ningbo Yunsheng, Earth Panda; con số có thể dao động ±15% theo biến động giá Nd/Pr/Dy trên Shanghai Metal Market.

Bảng 5. Giá NdFeB hình cung 2026 (ước tính VN, đại lý nhập từ TQ)

Grade	Tmax (°C)	Giá VND/kg sỉ (≥10kg)	Giá VND/pcs hình cung 50g	MOQ stock	MOQ custom dim
N42	80	100.000-130.000	5.000-6.500	100 pcs	500 pcs
N42M	100	130.000-170.000	6.500-8.500	100 pcs	500 pcs
N42H	120	150.000-190.000	7.500-9.500	100 pcs	500 pcs
N42SH	150	180.000-220.000	9.000-11.000	100 pcs	500-1000 pcs
N40UH	180	270.000-320.000	13.500-16.000	50-100 pcs	1000 pcs
N38EH	200	420.000-490.000	21.000-24.500	50 pcs	1000 pcs
N33AH	230	600.000-720.000	30.000-36.000	50 pcs	2000 pcs

Lead time có 3 tier. VN stock (đại lý có sẵn): 3-7 ngày cho dim phổ biến (R 30-50 mm, thickness 4-6 mm, arc 60°), grade N42-N42SH. TQ tooling (làm khuôn mới cho dim custom): 4-8 tuần — gồm 2 tuần thiết kế khuôn + 3-4 tuần sản xuất lô đầu + 1-2 tuần ship + duty. TQ sample express (custom số lượng nhỏ 10-50 pcs để test): 2-3 tuần. Chi phí khuôn (tooling cost) khoảng 8-15 triệu VND trả 1 lần đầu, sau đó tái sử dụng cho các lô tiếp theo trong 3-5 năm.

Case study mua sỉ: nhà máy SX servo motor 2,2 kW 6-pole trong nước, mỗi rotor cần 12 NdFeB hình cung N42SH × 50g = 600g/motor. Sản lượng kế hoạch 100 motor/lô × 10 lô/năm = 1000 motor/năm × 600g = 600 kg NdFeB/năm. Tại giá sỉ 200k VND/kg cost vật liệu 120 triệu VND/năm. Nếu chuyển sang N40UH (vì khách hàng yêu cầu motor chạy môi trường nóng), cost vật liệu lên 290k × 600 = 174 triệu/năm — chênh 54 triệu/năm. Quyết định kinh doanh: nếu motor N40UH bán giá cao hơn 500k-800k/cái, lợi nhuận thêm 5-8 triệu/lô × 10 lô = 50-80 triệu/năm > chi phí vật liệu thêm. Nếu không bán được giá cao hơn, không nên upgrade.

Case study mua lẻ R&D: phòng R&D đại học hoặc startup cần 20-50 pcs NdFeB hình cung custom dim cho prototype servo motor. Đặt từ TQ tốn 8-15 triệu tooling + 2-3 tuần lead time không kinh tế. Giải pháp: dùng đại lý VN có stock các dim chuẩn, chấp nhận điều chỉnh thiết kế rotor theo dim available. Hoặc đặt sample từ Aliexpress/1688 (~2 USD/pcs) cho proof-of-concept rồi mới chuyển production. Đại lý VN thường có 8-12 dim phổ biến cho 4-5 grade, tổng ~50 SKU stock — đủ cho hầu hết R&D.

Case study EV motor: motor traction 100 kW cho EV cần 16 NdFeB hình cung N40UH 200g/pcs = 3,2 kg/motor. Tại giá 290k 928k VND vật liệu/motor. Sản lượng 10.000 motor/năm × 3,2 kg = 32 tấn NdFeB/năm = 9,28 tỷ VND. Tại quy mô này, đặt thẳng nhà máy TQ (JL MAG, Ningbo Yunsheng) hoặc partner Nhật (Hitachi/Proterial) là kinh tế nhất. Cần audit nhà cung cấp, đặt cọc tooling, sample qualification 6-12 tháng. Nếu chuyển sang grade N38EH cho motor chạy 200°C, cost vật liệu lên 14,4 tỷ — chênh 5,1 tỷ/năm; quyết định phụ thuộc spec OEM của xe.

ROI của việc upgrade grade. Quy tắc thực chiến: chênh chi phí vật liệu giữa 2 grade kế tiếp (vd N42SH N40UH) thường 50-60%, nhưng giá bán motor cuối thường chỉ tăng 5-15% theo grade. Vì vậy upgrade grade chỉ có lý khi motor cuối bán cho phân khúc cao cấp (EV, aerospace, medical) hoặc khi không upgrade thì motor không đạt spec OEM. Đừng upgrade grade chỉ vì "an toàn hơn" — luôn kiểm tra hot-spot rotor thực tế trước.

10. Tình huống Việt Nam: 4 phân khúc khách hàng

Phân khúc 1 — Nhà sản xuất servo motor TQ-VN partnership. Đặc điểm: lắp ráp servo motor tại VN, nhập rotor stack từ TQ hoặc tự lắp với NdFeB import. MOQ thường 500-2000 pcs/lot, custom dim phổ biến. Pain point: cần grade ổn định lô-to-lô (Br ±2%, Hcj ±5%); cần lead time predictable; chi phí material 30-40% giá thành motor. Giải pháp tối ưu: hợp đồng dài hạn 12-24 tháng với nhà sản xuất top tier (JL MAG hoặc Yunsheng), audit nhà máy 1-2 lần/năm, sample qualification trước mỗi grade mới.

Phân khúc 2 — Nhà bảo trì replacement servo motor. Đặc điểm: thay thế nam châm cho motor hỏng tại site khách hàng (CNC, dệt, robot). Pain point: phải xác định grade gốc của motor OEM (thường không có document); dim phải khớp ±0,05 mm; lead time gấp (24-72h). Giải pháp: dùng nam châm đất hiếm với dải dim chuẩn từ stock VN, chấp nhận grade tương đương hoặc cao hơn 1 bậc (vd OEM dùng N42H thì replacement N42SH); test Br trước khi lắp; document grade thay thế cho lần bảo trì sau.

Phân khúc 3 — DIY/R&D robot và prototype. Đặc điểm: phòng lab đại học, startup hardware, hobbyist; số lượng nhỏ 10-100 pcs; đa dạng dim. Pain point: ngân sách hạn chế; không có kiến thức sâu về grade; cần sample friendly. Giải pháp: dùng dim chuẩn từ đại lý VN, chấp nhận thiết kế rotor theo nam châm available; mua N42 hoặc N42H để tiết kiệm chi phí prototype, upgrade lên N42SH/N40UH khi vào production.

Phân khúc 4 — Nhà tích hợp CNC và automation. Đặc điểm: tích hợp servo motor vào dây chuyền CNC, robot, AGV; cần tư vấn thay thế OEM khi servo cũ end-of-life; quan tâm tổng cost ownership. Pain point: hệ thống cũ thường dùng NdFeB grade thấp (N35-N42M), khi thay phải đảm bảo backward compat với driver hiện tại. Giải pháp: dùng grade tương đương hoặc cao hơn 1 bậc; kiểm tra current limit driver có thể tận dụng Hcj cao hơn; tài liệu hóa thay đổi để bảo trì sau.

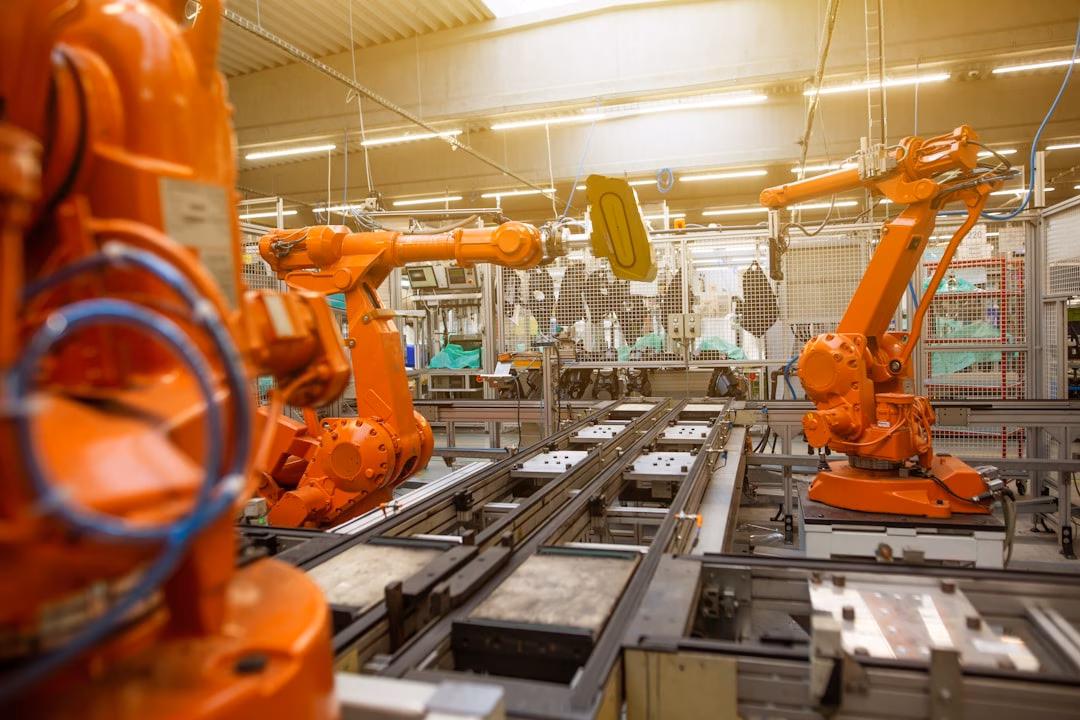

Hình 5: 4 phân khúc khách hàng servo motor VN — CNC ngành gỗ Bình Dương, dệt may Long An, robot Bắc Ninh, EV traction VinFast Hải Phòng.

11. Kinh nghiệm vận hành và bảo trì

Tránh hot-spot rotor vượt Tmax dù chỉ vài phút. Một lần overload nhiệt 5-10 phút có thể làm Br giảm vĩnh viễn 5-15%, đủ để motor mất performance. Cài đặt thermal protection trên driver: nhiệt độ cảnh báo 80% Tmax, ngắt motor 90% Tmax. Với servo CNC chạy 16-24 giờ/ngày, dùng PT100 hoặc thermistor đo trực tiếp end-winding rotor; với servo nhỏ chạy intermittent, ước tính nhiệt độ qua dòng và hệ số nhiệt motor.

Test Br với Helmholtz coil trước khi lắp replacement. Khi nhận lô NdFeB mới hoặc tái sử dụng nam châm cũ, đo flux từng nam châm với Helmholtz coil và Gauss meter. So với spec ±2-5%; loại bỏ ngoài spec. Nếu không có Helmholtz coil, có thể dùng tesla meter đo Bsurface ở trung tâm mặt nam châm — kết quả không chính xác bằng nhưng đủ phát hiện nam châm đã demag nặng.

Kiểm tra coating xước trước khi lắp. Coating xước = nguy cơ ăn mòn trong vài tuần. Quy trình: visual inspection 10x magnification toàn bộ bề mặt; reject nam châm có vết xước >0,5 mm dài hoặc >0,1 mm sâu. Với coating Ni-Cu-Ni, vết xước nhỏ có thể chấp nhận nếu môi trường khô; với Epoxy, mọi vết xước đều rủi ro.

Magnetize direction phải đúng. Đặt nam châm sai cực N/S vào rotor sẽ làm motor không quay hoặc cogging cực mạnh. Quy tắc: trước khi lắp, đánh dấu cực N bằng marker hoặc sticker; với servo 8-pole, kiểm tra polarity xen kẽ N-S-N-S-N-S-N-S quanh chu vi. Dùng Gauss meter pole identifier hoặc kim chỉ nam đơn giản (đầu màu đỏ là N).

Storage tránh nhiễm từ chéo. Lưu kho NdFeB cách nhau ≥30 cm hoặc dùng iron yoke shunt giảm từ trường ngoài. Nam châm magnetized không nên storage gần thiết bị điện tử nhạy (computer, smartphone, máy đo lực). Storage dài hạn (>6 tháng) ở phòng khô có nhiệt độ <30°C; tránh đóng gói plastic kín gây ngưng tụ.

Vận chuyển dùng iron yoke shunt. Khi ship NdFeB chưa lắp vào motor, dùng iron plate hoặc yoke shunt nối các cực N-S để "đóng vòng từ" — giảm từ trường rò ra ngoài 90%, an toàn hơn cho thiết bị điện tử và đáp ứng quy định IATA/IMO cho air freight (NdFeB rời thường bị xếp class 9 hazmat nếu Bsurface >0,5 mT ở khoảng cách 2,1m).

Chu kỳ bảo trì. Servo motor công nghiệp chạy 8-16h/ngày nên check 6-12 tháng/lần: đo back-EMF (so với baseline), đo dòng load (so với baseline), đo nhiệt độ winding. Nếu phát hiện degradation >5%, lên kế hoạch thay nam châm hoặc re-magnetize. Re-magnetize chỉ làm được trên thiết bị magnetizer chuyên dụng (3-5 Tesla pulse), không phải nam châm vĩnh cửu thông thường có thể "xạc" lại.

12. Tổng kết

NdFeB hình cung là chuẩn vàng cho rotor servo motor surface-mount PMSM/BLDC nhờ kết hợp BHmax cao, hình dạng match cong rotor và khả năng từ hóa radial đơn giản. Quyết định grade SH hay UH quy về 3 yếu tố then chốt: hot-spot temperature thực tế (không phải ambient), biên Hcj cho fault tolerance, và cost lô.

Quy tắc thực chiến cho thị trường Việt Nam: servo CNC, dệt may, robot công nghiệp 1-5 kW chạy 8-16h/ngày N42SH (Tmax 150°C, ~200k VND/kg) là lựa chọn tối ưu chi phí. Servo công suất lớn 7,5-15 kW, EV traction motor, môi trường nóng kín N40UH (Tmax 180°C, ~290k VND/kg) cần thiết để đảm bảo reliability. EV/HEV và aerospace cần margin cao N38EH/N33AH với GBD process để tiết kiệm Dy.

Coating cho khí hậu VN: Ni-Cu-Ni đủ cho phòng có điều hòa và môi trường khô; Epoxy hoặc combo Phosphate-Epoxy cần thiết cho dệt may, ngoài trời, ven biển. Quy trình sản xuất sintered cộng GBD là chuẩn 2026 cho grade SH/UH/EH; hỏi nhà cung cấp về GBD line khi đặt hàng grade cao.

Đầu tư đúng grade một lần thì tiết kiệm chi phí bảo trì và replacement nhiều năm; đầu tư sai (chọn grade thấp để rẻ rồi motor demag sau 6-12 tháng) thì đắt cả chi phí vật liệu lẫn downtime sản xuất. Test work qualification 6-12 tháng cho production grade mới là đầu tư xứng đáng cho nhà SX servo motor hoặc EV motor quy mô lớn.

Câu hỏi thường gặp (FAQ)

1. N42SH có thay được N40UH không? Không nên thay ngược chiều. N40UH có Tmax 180°C, N42SH chỉ 150°C. Nếu motor được thiết kế với N40UH chạy 160-170°C, lắp N42SH sẽ demag trong tuần đầu vận hành. Ngược lại, motor thiết kế N42SH có thể upgrade lên N40UH (đắt hơn) nếu có biên thiết kế và driver đủ mạnh để tận dụng Hcj cao hơn.

2. Servo 2,2 kW chạy 8h/ngày dệt may có đủ N42H hay phải N42SH? Tùy hot-spot rotor. Nếu hot-spot dưới 100°C (motor có cooling tốt, môi trường <35°C), N42H (Tmax 120°C) đủ với biên 20°C. Nếu hot-spot 100-120°C (môi trường nóng, cooling kém), nên N42SH với biên rộng hơn. Đo hot-spot bằng PT100 hoặc thermal camera trước khi quyết định.

3. Coating nào tốt nhất cho khí hậu Việt Nam ẩm? Combo Phosphate + Epoxy cho miền Nam (Long An, Bình Dương, TP.HCM) ẩm 80-90% quanh năm. Ni-Cu-Ni đủ cho phòng có điều hòa và sạch (R&D lab, semiconductor cleanroom). Epoxy đơn lớp cho môi trường có hóa chất nhẹ (dệt nhuộm). Parylene chỉ dùng cho aerospace và EV underhood vì giá rất cao.

4. GBD khác gì NdFeB sintered thường? GBD (Grain Boundary Diffusion) phủ Dy/Tb chỉ ở grain boundary, không pha vào bulk. Kết quả: Hcj cao như grade truyền thống nhưng dùng 30-50% lượng Dy giảm cost 15-25%. Performance từ tính giống nhau ở cùng spec, nhưng GBD ổn định hơn ở nhiệt độ cao và cycling. Hỏi nhà cung cấp xem grade SH/UH/EH có GBD hay không.

5. Magnetize pre-assembly hay post-assembly tốt hơn? Tùy quy mô. Pre-assembly đơn giản hơn nhưng lắp ráp khó vì các nam châm hút nhau và hút thép. Post-assembly cần magnetizer chuyên dụng (3-5 Tesla pulse, đắt) nhưng lắp ráp dễ và đảm bảo vị trí cực chính xác. Servo công suất nhỏ và prototype thường pre-assembly; servo công suất lớn và EV motor luôn post-assembly.

6. Dung sai dim ±0,05 mm có làm tăng nhiều chi phí không? ±0,05 mm là tolerance chuẩn của NdFeB sintered sau machining và không đắt thêm so với ±0,1 mm. Tolerance ±0,02 mm thì đắt hơn 30-50% vì cần grinding chính xác hơn — chỉ cần khi air-gap motor rất nhỏ (<0,3 mm). Tolerance ±0,1-0,2 mm rẻ hơn nhưng có thể không lắp được vào rotor có dung sai sit hẹp.

7. Hcj giảm 50% sau 1000 chu kỳ nhiệt có bình thường không? Không bình thường. NdFeB sintered chất lượng tốt giảm Hcj <5% sau 1000 chu kỳ nhiệt từ -40°C đến Tmax. Giảm 50% chỉ ra grade không phù hợp với nhiệt độ vận hành, hoặc QC nhà cung cấp kém, hoặc nam châm bị crack do thermal shock. Test reversible vs irreversible loss theo JIS C 2502 để xác định nguyên nhân.

8. Halbach array có dùng được cho servo motor không? Có, cho servo cao cấp và high-speed motor. Halbach array tăng flux density mặt ngoài 30-40% so với radial magnetization, giảm flux mặt trong gần zero (không cần back iron) motor nhẹ hơn. Nhược điểm: chi phí 2-3 lần vì cần ghép nhiều nam châm với hướng từ hóa khác nhau. Phù hợp với robotics, drone motor, racing motor, không kinh tế cho servo industrial chuẩn.

9. Làm sao test nhanh nam châm còn tốt hay không? 4 cách. (1) Đo Bsurface bằng tesla meter, so với spec; giảm >10% là cảnh báo. (2) Dùng Helmholtz coil đo flux toàn bộ, chính xác hơn. (3) Test cogging trên motor — nếu nam châm yếu, cogging giảm và back-EMF giảm. (4) Visual inspection vết nứt, oxide, coating bong tróc. Nếu nghi ngờ, gửi nhà sản xuất re-magnetize và đo lại.

10. NdFeB có thể recycle không? Có, với hiệu quả thu hồi 70-95%. 2 phương pháp chính: hydrometallurgy (hòa tan trong axit, kết tủa lại Nd/Pr/Dy) và pyrometallurgy (nấu chảy ở nhiệt độ cao, tách rare earth). Năm 2026, EU và JP đã có line recycle quy mô công nghiệp; TQ đang xây dựng. Recycled NdFeB có Br/Hcj hơi thấp hơn virgin (~5-8%) và phải pha với virgin material 30-50%. Giá recycled thấp hơn virgin 20-30%.

11. Lead time gấp 2 tuần có đặt được N42SH custom dim không? Khó nếu chưa có khuôn (tooling). Lead time tối thiểu cho custom dim: 2 tuần sample + 4-6 tuần production = 6-8 tuần. Nếu khẩn 2 tuần, options: (1) chấp nhận dim chuẩn từ stock và điều chỉnh thiết kế rotor; (2) machine từ dim chuẩn xuống dim custom (mất 10-20% material nhưng lead 3-7 ngày); (3) tìm nhà sản xuất có khuôn sẵn cho dim tương tự.

12. Br của NdFeB có giảm theo thời gian không? Bao nhiêu năm thì đáng kể? Có giảm rất chậm. NdFeB chất lượng tốt mất Br khoảng 0,5-2% trong 10 năm vận hành ở Tmax/2 (vd N42SH ở 75°C). Mất chủ yếu trong năm đầu (~0,3-0,5%) sau đó ổn định. Mất nhiều hơn nếu vượt Tmax thường xuyên hoặc có thermal cycling cao biên độ. Servo motor được thiết kế đúng Br margin 10-15% có thể vận hành 15-20 năm không cần thay nam châm.
