Nam Châm Trong Nhà Máy Thép - Từ Phế Liệu Đến Thành Phẩm

Mỗi năm, ngành thép Việt Nam tiêu thụ hàng triệu tấn phế liệu sắt thép. Từ những bãi phế liệu khổng lồ đến cuộn thép thành phẩm sáng bóng, nam châm công nghiệp đóng vai trò như "hệ thần kinh" kiểm soát dòng vật liệu và loại bỏ tạp kim xuyên suốt quy trình sản xuất.

Với công suất các nhà máy lớn như Hòa Phát Dung Quất (12 triệu tấn/năm) và Formosa Hà Tĩnh (7,5 triệu tấn/năm), việc lựa chọn đúng loại nam châm không chỉ ảnh hưởng đến năng suất mà còn quyết định chất lượng thành phẩm và chi phí vận hành. Bài viết này sẽ giúp bạn hiểu rõ các loại nam châm được sử dụng trong từng giai đoạn sản xuất thép, từ bãi phế liệu đến khâu hoàn thiện.

Tham khảo thêm: Nam châm nâng cẩu từ công nghiệp - giải pháp bốc xếp phế liệu hiệu quả.

Tóm tắt nhanh: Bài viết này giúp bạn hiểu chủ đề một cách rõ ràng.

• Nam Châm Trong Nhà Máy Thép là gì và vì sao quan trọng trong thực tế.
• Các yếu tố/tiêu chí ảnh hưởng đến hiệu quả và độ an toàn.
• Gợi ý cách lựa chọn hoặc triển khai phù hợp với nhu cầu.
• Nam châm nâng điện từ: bốc xếp phế liệu, công suất 5-50 tấn, tiêu thụ 2,5-12 kW
• Trống từ và overband: tách kim loại liên tục trên băng tải, 1.200-4.500 Gauss
• Ứng dụng qua 5 giai đoạn: bãi phế, lò EAF, đúc, cán, hoàn thiện
• Sản phẩm phù hợp: Máy tuyển từ băng tải dạng treo

---

Cập nhật lần cuối: 2026-05-02 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Nam Châm Trong Nhà Máy Thép - Từ Phế Liệu Đến Thành Phẩm

Nam Châm Trong Nhà Máy Thép là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Tổng Quan Ngành Thép Việt Nam Và Vai Trò Nam Châm

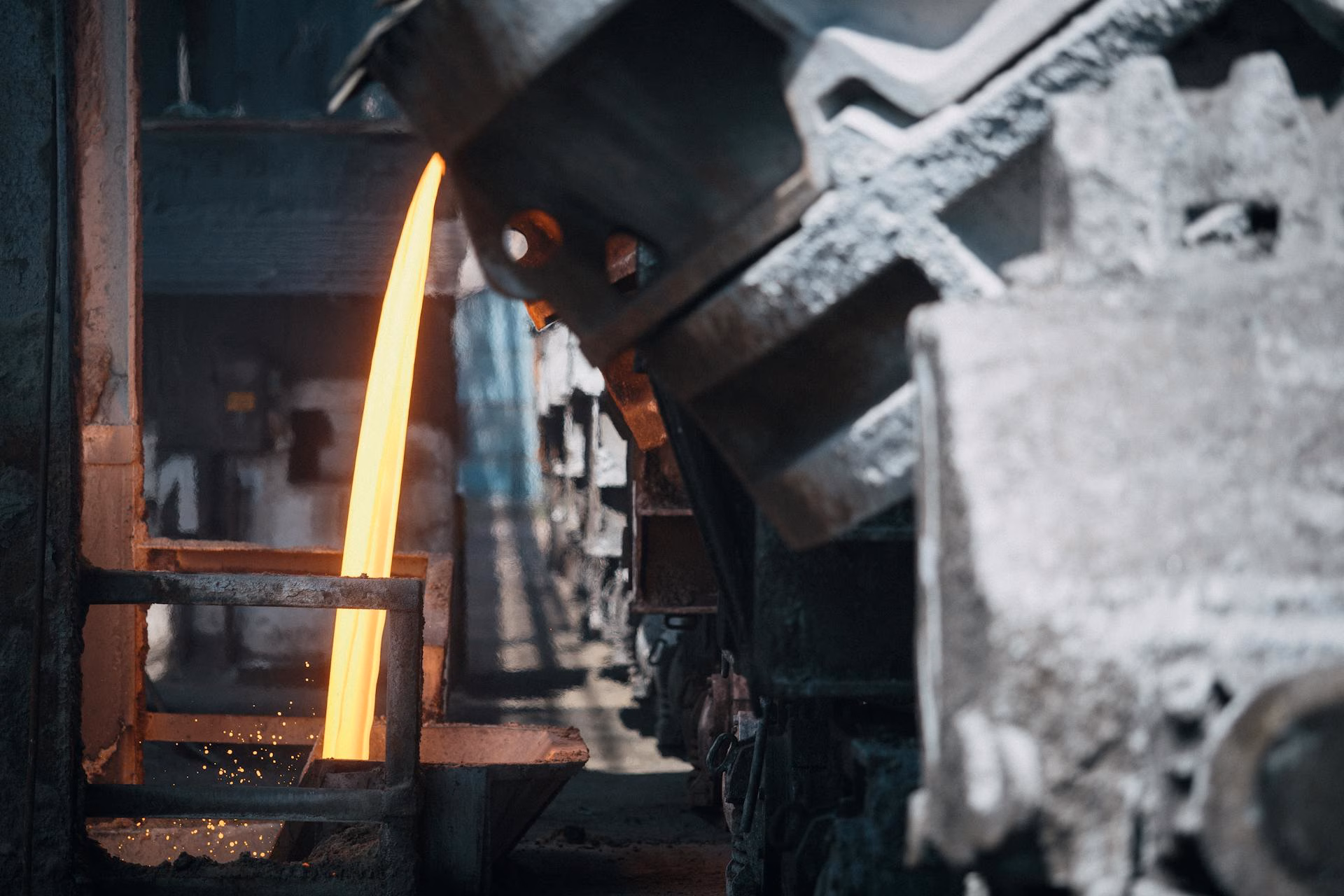

Dây chuyền sản xuất thép hiện đại với hệ thống nam châm tách kim loại

Ngành thép Việt Nam đang trong giai đoạn phát triển mạnh mẽ với năng lực sản xuất đáng kể. Theo Hiệp hội Thép Việt Nam (VSA), công suất thép thô đạt khoảng 23 triệu tấn/năm, trong khi thép thành phẩm (xây dựng, cuộn cán nóng HRC, cuộn cán nguội CRC, tôn mạ, ống thép) đạt khoảng 38,6 triệu tấn/năm.

Năm 2024, sản lượng thép thành phẩm đạt khoảng 30 triệu tấn, tăng 7% so với năm trước. Tuy nhiên, thị trường đang chịu áp lực cạnh tranh lớn từ thép nhập khẩu, đặc biệt là cuộn cán nóng HRC từ Trung Quốc. Điều này đòi hỏi các nhà máy phải tối ưu hóa quy trình sản xuất để giảm chi phí và nâng cao chất lượng.

Trong bức tranh đó, nam châm công nghiệp đóng ba vai trò then chốt. Đầu tiên, tại đầu vào phế liệu và quặng, nam châm giúp tách nhanh sắt thép (ferrous) khỏi kim loại màu (non-ferrous), giảm tạp chất vào lò nấu. Tiếp theo, trên băng tải và trước các thiết bị nghiền, cán, nam châm treo (overband), trống từ và ròng rọc từ bắt các mảnh kim loại lạc (tramp metal) để tránh kẹt và hỏng thiết bị. Cuối cùng, tại khâu nâng và cấp liệu, nam châm nâng điện từ giúp bốc xếp phế liệu nhanh chóng, giảm thời gian chu kỳ cẩu và tăng năng suất bãi liệu.

Nhà máy	Công suất thiết kế	Sản phẩm chính
Hòa Phát Dung Quất	12 triệu tấn/năm	HRC, thép chất lượng cao
Formosa Hà Tĩnh	7,5 triệu tấn/năm	Thép cuộn, có kế hoạch mở rộng
Hòa Phát Hải Dương	4 triệu tấn/năm	Thép xây dựng, thép cuộn

---

Nguyên Lý Hoạt Động Của Nam Châm Công Nghiệp

Để lựa chọn đúng loại nam châm cho từng ứng dụng, kỹ sư nhà máy cần hiểu rõ sự khác biệt giữa hai loại nam châm chính: điện từ và vĩnh cửu.

Nam Châm Điện Từ (Electromagnet)

Nam châm điện từ tạo ra từ trường khi có dòng điện một chiều (DC) chạy qua cuộn dây. Khi ngắt điện, từ trường biến mất và tải được thả ra. Đây là ưu điểm lớn nhất của loại nam châm này: khả năng bật/tắt tức thời và điều chỉnh lực hút theo dòng điện và điện áp.

Tuy nhiên, nam châm điện từ cũng có những hạn chế cần lưu ý. Loại nam châm này tiêu thụ điện năng liên tục khi giữ tải và yêu cầu hệ thống bộ chỉnh lưu, nguồn DC, tủ điều khiển, cáp treo và bảo vệ nhiệt. Khi mất điện đột ngột, tải sẽ rơi nếu không có hệ thống an toàn dự phòng như UPS hoặc cơ chế hạ tải.

Nam Châm Vĩnh Cửu (Permanent Magnet)

Nam châm vĩnh cửu sử dụng vật liệu ferrite hoặc đất hiếm (rare-earth như NdFeB) để tạo từ trường mà không cần cấp điện. Loại này phù hợp cho các ứng dụng tách kim loại liên tục trên băng tải như trống từ, overband và ròng rọc từ.

Mật độ từ thông của nam châm vĩnh cửu công nghiệp dao động từ khoảng 1.200 Gauss (cường độ thấp) đến 4.500 Gauss (cường độ cao), tùy thuộc vào thiết kế và giới hạn nhiệt độ làm việc. Ưu điểm chính là không tiêu thụ điện năng cho việc tạo từ trường và không có rủi ro rơi tải khi mất điện.

Công Thức Tính Lực Hút

Trong thiết kế và lựa chọn nam châm, lực hút phụ thuộc vào nhiều yếu tố: cường độ từ trường tại khe hở không khí (air gap), diện tích tiếp xúc, tính chất vật liệu, hình dạng phế liệu và độ bão hòa của mạch từ.

Công thức tính áp lực từ (magnetic pressure) tại khe hở được biểu diễn như sau: p = B²/(2μ₀), trong đó B là cảm ứng từ (Tesla) và μ₀ là độ từ thẩm chân không. Từ đó, lực hút gần đúng được tính theo công thức: F = p × A = B²A/(2μ₀), với A là diện tích tiếp xúc.

Cần lưu ý rằng đây là công thức gần đúng. Kết quả thực tế còn phụ thuộc vào hệ số rò từ, độ nhám bề mặt, lớp sơn hoặc rỉ sét, nhiệt độ, hình dạng phế liệu và hướng đặt. Vì vậy, việc thử nghiệm với mẫu thực tế trước khi chốt thiết kế là rất quan trọng.

---

Các Loại Nam Châm Trong Nhà Máy Thép

Nhà máy thép sử dụng bốn loại nam châm chính, mỗi loại phục vụ mục đích khác nhau trong quy trình sản xuất.

Nam Châm Nâng Điện Từ (Lifting Magnet)

Nam châm nâng điện từ được sử dụng cùng cầu trục hoặc cẩu bánh xích để nâng phế liệu, phôi thép (billet), tấm thép và bó thép. Đây là loại nam châm phổ biến nhất tại bãi phế liệu và khu vực cấp liệu cho lò nấu.

Thông số kỹ thuật quan trọng bao gồm lực nâng theo loại tải (phế nặng, phế nhẹ, phoi bào), công suất điện (kW), nhiệt độ làm việc và chu kỳ đóng điện (duty cycle). Nam châm nâng hình chữ nhật thường có công suất từ 2,5 đến 9 kW tùy kích thước, trong khi nam châm nâng hình tròn có đường kính 1.100-1.350 mm tiêu thụ 6-12 kW.

Xem thêm: Nam châm nâng cẩu từ công nghiệp

Trống Nam Châm (Magnetic Drum)

Trống nam châm được lắp ở đầu băng tải hoặc điểm chuyển hướng để kéo vật liệu sắt thép ra khỏi dòng liệu. Khi vật liệu đi qua, phần sắt thép bám vào trống và được đưa đến vị trí thu gom, trong khi vật liệu không nhiễm từ rơi theo quỹ đạo bình thường.

Thông số quan trọng nhất là mật độ từ thông (Gauss) và giới hạn nhiệt độ. Loại cường độ thấp khoảng 1.200 Gauss có thể hoạt động ở nhiệt độ lên đến 250°C, phù hợp cho môi trường nóng gần lò nấu. Loại cường độ cao có thể đạt 4.500 Gauss nhưng giới hạn nhiệt độ thấp hơn.

Ròng Rọc Từ (Magnetic Pulley)

Ròng rọc từ thay thế puly đầu băng tải bằng puly có từ trường để tách sắt ngay tại điểm xả liệu. Giải pháp này phù hợp với dây chuyền chạy liên tục vì không cần thêm không gian lắp đặt thiết bị tách riêng biệt.

Thông số quan trọng bao gồm mật độ từ thông (flux density) và khoảng cách hút (attraction distance). Một số model có mật độ từ thông 4.500 ± 200 Gauss với khoảng cách hút hiệu dụng đến 75 mm.

Nam Châm Treo Overband (Cross-belt Magnet)

Nam châm treo overband được đặt phía trên băng tải để hút kim loại sắt lẫn trong liệu (tramp iron). Băng phụ hoặc cross-belt sẽ gạt kim loại đã hút ra thùng chứa. Đây là lớp bảo vệ quan trọng cho các thiết bị phía sau như máy nghiền, máy cán và lò nấu.

Thông số tham khảo của một cấu hình overband điển hình: mật độ từ thông 2.000 Gauss, bề rộng băng 500 mm, khoảng cách làm việc tối đa 200 mm.

Tham khảo: Máy tuyển từ băng tải dạng treo

Bảng So Sánh 4 Loại Nam Châm

Tiêu chí	Nam châm nâng	Trống từ	Ròng rọc từ	Overband
Mục đích	Nâng, bốc xếp thép và phế liệu	Tách sắt thép khỏi dòng liệu	Tách sắt thép tại đầu băng	Bắt kim loại lạc trên băng tải
Nguồn từ	Điện từ (DC)	Vĩnh cửu hoặc điện từ	Vĩnh cửu (phổ biến)	Vĩnh cửu (phổ biến)
Thông số chính	kW, lực nâng theo loại tải	Gauss, nhiệt độ, kích thước	Mật độ từ, khoảng cách hút	Gauss, bề rộng băng, khoảng cách làm việc
Ưu điểm	Linh hoạt, thao tác nhanh	Tách liên tục, ít thao tác	Gọn, tích hợp sẵn đầu băng	Bảo vệ thiết bị nghiền, cán
Lưu ý	Mất điện là rủi ro (cần UPS)	Cần thiết kế máng/băng ra liệu đúng	Khó thay đổi khi layout thay đổi	Phải đúng cao độ để hút ổn định

---

Ứng Dụng Nam Châm Theo Giai Đoạn Sản Xuất

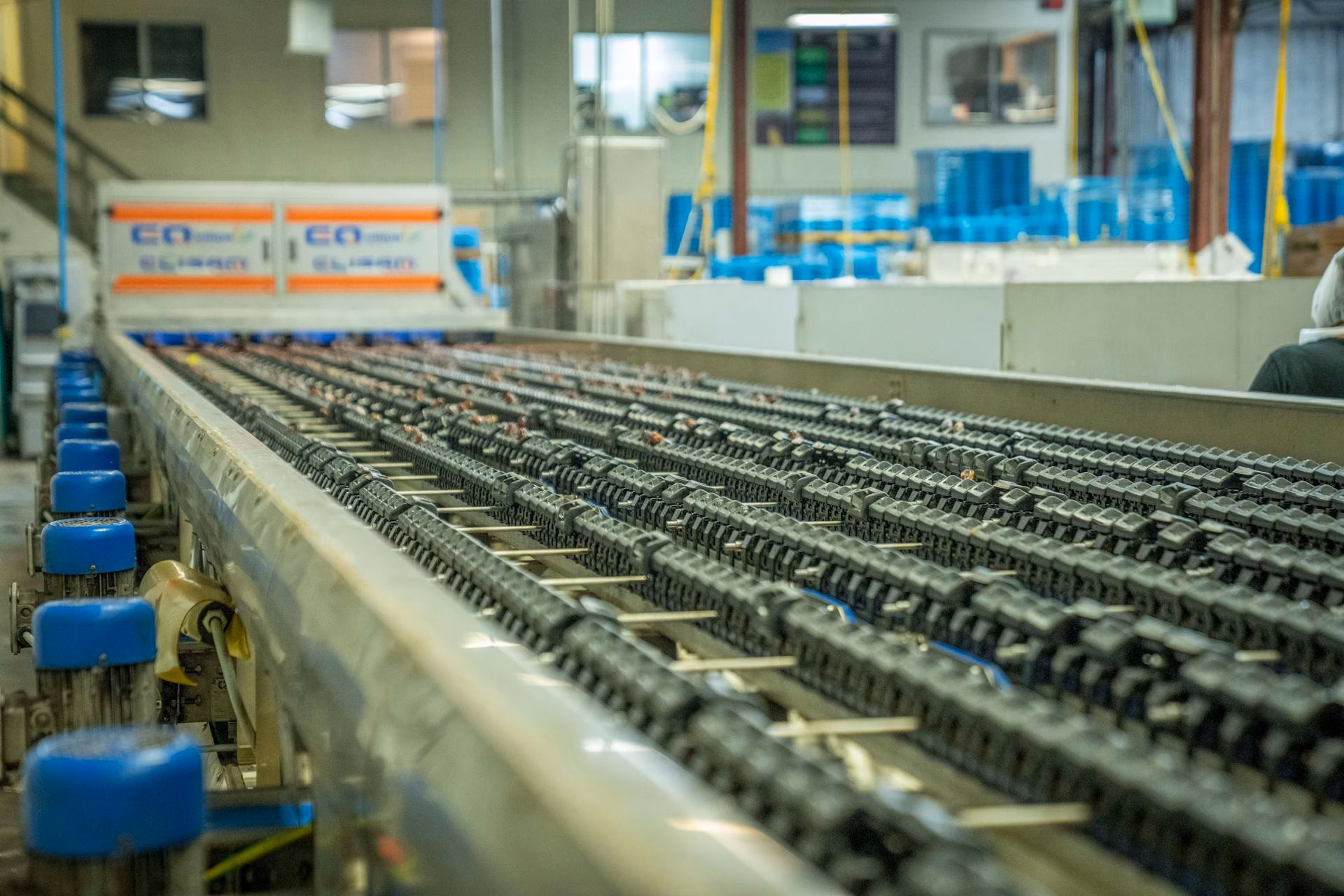

Hệ thống băng tải với nam châm tách kim loại trong nhà máy thép

Quy trình sản xuất thép từ phế liệu trải qua năm giai đoạn chính, mỗi giai đoạn đều có yêu cầu riêng về thiết bị nam châm.

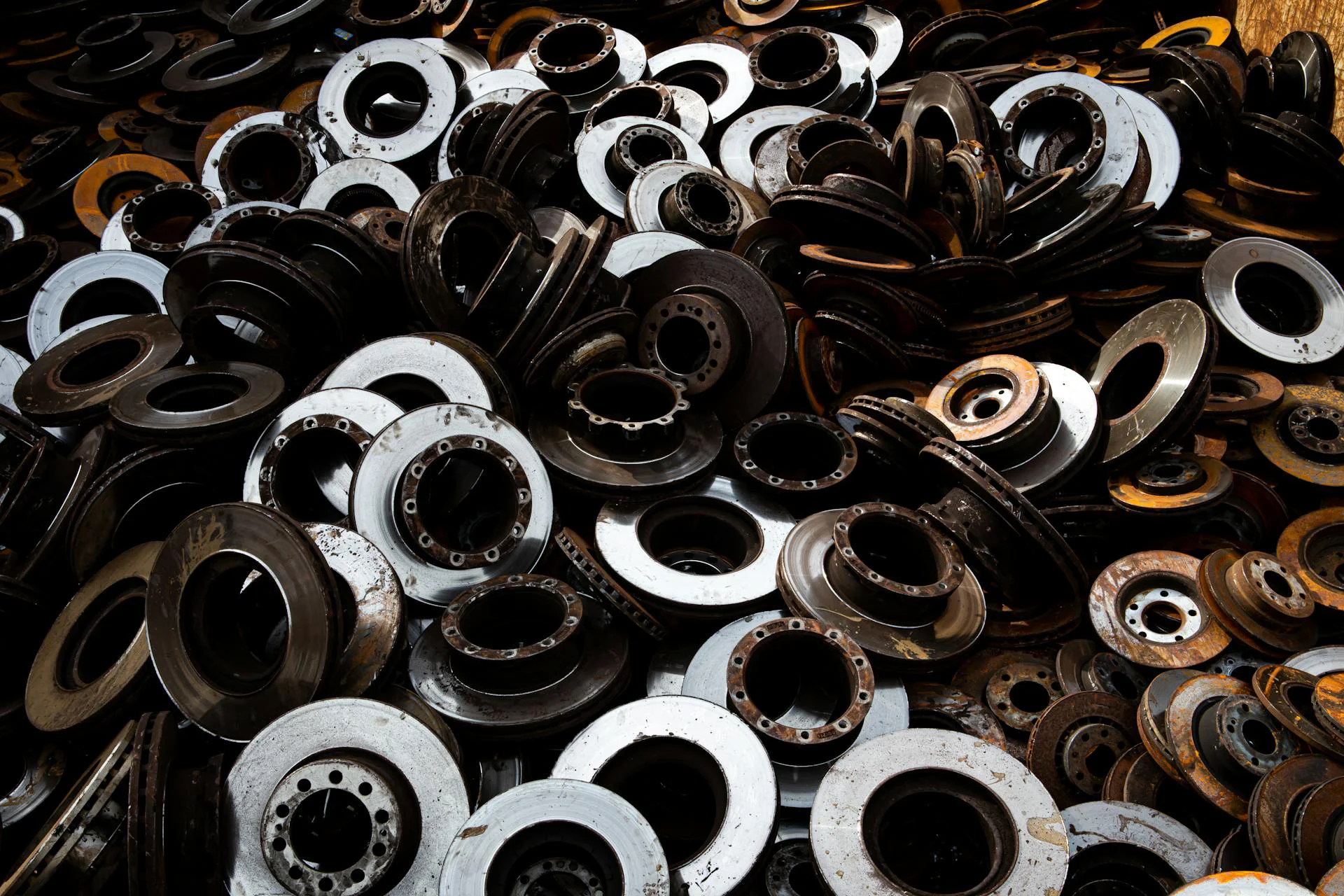

Giai Đoạn 1: Bãi Phế Liệu - Phân Loại Ferrous Và Non-ferrous

Bãi phế liệu là điểm khởi đầu của quy trình, nơi phế liệu sắt thép được tiếp nhận, phân loại và chuẩn bị cho lò nấu. Mục tiêu chính là làm sạch đầu vào để giảm tạp kim vào lò, giảm xỉ (slag) và giảm sự cố.

Tại đây, nam châm nâng điện từ được sử dụng để gom sắt thép nhanh theo cụm, di chuyển từ bãi chứa đến khu vực cắt, ép hoặc giỏ liệu. Với khả năng nâng hàng chục tấn mỗi lần, nam châm nâng giúp giảm đáng kể thời gian xử lý phế liệu so với phương pháp thủ công hoặc gầu ngoạm.

Đồng thời, overband và trống từ hỗ trợ tách liên tục trên các băng tải vận chuyển phế liệu sau khi cắt xé. Các mảnh kim loại màu (đồng, nhôm, inox) không bị nam châm hút sẽ được tách riêng để xử lý hoặc bán.

Giai Đoạn 2: Lò Điện Hồ Quang (EAF) - Tối Ưu Nạp Liệu

Lò điện hồ quang (Electric Arc Furnace - EAF) sử dụng phế liệu sắt thép làm nguyên liệu chính. Chất lượng phân loại phế liệu ảnh hưởng trực tiếp đến độ ổn định khi nấu, tiêu hao điện năng và tiêu hao điện cực.

Phế liệu sạch (ít kim loại màu, ít vật lạ như bê tông, nhựa, gỗ) giúp quá trình nấu chảy diễn ra nhanh hơn và đều hơn. Ngược lại, phế liệu nhiều tạp chất làm tăng lượng xỉ, kéo dài thời gian nấu và tăng tiêu hao điện cực graphite đắt tiền.

Hệ thống nam châm tại bãi liệu và tuyến băng tải trước khi nạp lò đóng vai trò như bộ lọc cơ điện, loại bỏ vật lạ và đảm bảo chỉ sắt thép sạch được đưa vào giỏ liệu.

Giai Đoạn 3: Đúc Liên Tục - Loại Tạp Kim

Sau khi nấu chảy và tinh luyện trong lò, thép lỏng được rót vào máy đúc liên tục để tạo phôi (billet, bloom hoặc slab). Tại giai đoạn này, mục tiêu là ngăn kim loại lạ và mảnh sắt vụn quay lại dòng vật liệu, tránh gây lỗi bề mặt sản phẩm hoặc sự cố cơ khí.

Overband và trống từ thường được lắp đặt trên các tuyến vận chuyển phoi, vảy sắt và đầu cắt. Những thiết bị này hoạt động như lớp lọc cơ điện, bắt lại các mảnh kim loại lạc trước khi chúng có thể gây hại cho thiết bị hoặc sản phẩm.

Giai Đoạn 4: Cán Nóng/Nguội - Tách Vảy Sắt (Scale)

Quá trình cán nóng và cán nguội tạo ra lượng lớn vảy sắt (scale) và mạt sắt. Nếu không được thu gom và xử lý đúng cách, những phụ phẩm này có thể gây nhiễm bẩn sản phẩm hoặc kẹt thiết bị.

Trống từ và ròng rọc từ được lắp trên tuyến thu hồi vảy sắt giúp tách nhanh phần sắt thép để tái chế, đồng thời giảm lẫn tạp. Vảy sắt thu hồi có thể được bán hoặc đưa trở lại lò nấu như nguyên liệu bổ sung.

Giai Đoạn 5: Hoàn Thiện - Kiểm Soát Nhiễm Bẩn Cuối

Tại khâu hoàn thiện và đóng gói, nhiễm bẩn kim loại lạ có thể gây xước bề mặt, lỗi sản phẩm hoặc ảnh hưởng đến khách hàng đầu ra. Đây là lớp kiểm soát cuối cùng trước khi sản phẩm xuất xưởng.

Overband hoặc cụm tách inline theo tuyến băng được lắp đặt để bắt bất kỳ mảnh kim loại lạc nào còn sót lại. Đặc biệt quan trọng với các dây chuyền có băng tải vật liệu phụ trợ như băng bọc, dây buộc hoặc vật liệu đóng gói.

---

Hướng Dẫn Lựa Chọn Nam Châm Theo Công Suất Nhà Máy

Việc lựa chọn nam châm phù hợp đòi hỏi phân tích kỹ lưỡng các điểm nghẽn trong dòng liệu và yêu cầu kỹ thuật cụ thể của từng vị trí.

Tiêu Chí Lựa Chọn Theo Điểm Nghẽn

Tại bãi phế liệu, nơi cần bốc xếp khối lượng lớn phế liệu, nam châm nâng điện từ là lựa chọn tối ưu. Công suất nam châm nâng nên được chọn dựa trên khối lượng tải lớn nhất cần nâng, tính đến hệ số an toàn và loại phế liệu (phế nặng đặc hay phế nhẹ rời).

Trên các tuyến băng tải, thiết bị tách liên tục như overband, trống từ hoặc ròng rọc từ là phù hợp nhất. Lựa chọn giữa các loại này phụ thuộc vào không gian lắp đặt, công suất băng tải và loại vật liệu vận chuyển.

Tại các điểm chuyển hướng, trống từ hoặc ròng rọc từ có thể được tích hợp để tách kim loại mà không cần thêm không gian. Đây là giải pháp tiết kiệm không gian cho các dây chuyền đã có sẵn.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn thiết bị tách, mật độ từ thông (Gauss) và khoảng cách làm việc là hai thông số quan trọng nhất. Ví dụ, một overband có thông số 2.000 Gauss và khoảng cách làm việc 200 mm có thể hút hiệu quả các mảnh sắt thép ở độ cao 200 mm tính từ bề mặt băng tải.

Đối với nam châm nâng, công suất điện (kW) quyết định lực nâng và khả năng hoạt động liên tục. Cần tính toán kỹ bộ chỉnh lưu DC, tiết diện cáp điện, tủ điều khiển và hệ thống giải nhiệt để đảm bảo thiết bị hoạt động ổn định.

Vị trí	Loại nam châm đề xuất	Thông số tham khảo
Bãi phế liệu	Nam châm nâng điện từ	6-12 kW, lực nâng 5-30 tấn
Băng tải trước máy nghiền	Overband	2.000 Gauss, working distance 200 mm
Đầu băng tải	Trống từ hoặc ròng rọc từ	1.200-4.500 Gauss
Tuyến thu hồi vảy sắt	Trống từ	1.200 Gauss, chịu nhiệt 250°C
Khu vực hoàn thiện	Overband inline	2.000 Gauss, băng 500-800 mm

Xem thêm giải pháp tách kim loại: Máy tuyển từ con lăn

---

Quy Trình Bảo Trì Và Xử Lý Sự Cố

Bảo trì định kỳ là yếu tố then chốt để đảm bảo nam châm hoạt động ổn định và kéo dài tuổi thọ. Dưới đây là lịch bảo trì khuyến nghị và các sự cố phổ biến cần lưu ý.

Lịch Bảo Trì Định Kỳ

Hàng ca làm việc, nhân viên vận hành cần kiểm tra cáp treo và đầu cos, phát hiện nhiệt độ bất thường bằng cách sờ hoặc đo nhiệt kế hồng ngoại, lắng nghe tiếng rung cơ khí bất thường (đặc biệt với overband có băng phụ).

Hàng tuần, cần kiểm tra độ mòn băng phụ của overband, độ kín che bụi và vệ sinh bề mặt hút. Bụi và mạt sắt bám lâu ngày sẽ làm giảm hiệu quả hút và có thể gây quá nhiệt.

Hàng tháng hoặc hàng quý, cần đo dòng điện và điện áp, so sánh với thông số kW danh định của nam châm nâng. Kiểm tra cách điện cuộn dây và siết lại các mối nối điện để tránh hiện tượng tiếp xúc kém gây phát nhiệt.

Bảng Sự Cố Phổ Biến Và Cách Xử Lý

Sự cố	Nguyên nhân	Cách xử lý
Hút yếu	Khe hở tăng do bề mặt gồ ghề, rỉ sét, dính lớp vật liệu	Vệ sinh bề mặt, kiểm tra khe hở
Hút yếu	Làm việc vượt khoảng cách cho phép của overband	Điều chỉnh cao độ lắp đặt
Nam châm nâng nóng nhanh	Quá tải chu kỳ hoặc nguồn DC lệch định mức	Kiểm tra nguồn điện, giảm chu kỳ
Băng phụ overband trượt/lệch	Mòn rulo hoặc bụi bám	Thay rulo, vệ sinh
Trống từ/ròng rọc tách kém	Vật liệu bám dày che từ trường	Vệ sinh, lắp bộ gạt
Cuộn dây chạm/chập	Ẩm, suy giảm cách điện	Đo cách điện, sấy hoặc đại tu
Cáp treo đứt ngầm	Uốn mỏi do thao tác liên tục	Thay theo giờ chạy/tiêu chuẩn cẩu
Sensor liên động sai	Lỗi sensor overband/cross-belt	Kiểm tra, thay sensor
Vật liệu kẹt tại điểm xả	Thiết kế máng/thùng chứa chưa tối ưu	Cải tiến thiết kế máng xả
Nhiễm kim loại màu vẫn cao	Kỳ vọng sai - nam châm chỉ hút sắt thép	Bổ sung eddy current hoặc optical separator

---

Kết luận

Hướng dẫn toàn diện về ứng dụng nam châm công nghiệp trong nhà máy thép: từ phân loại phế liệu, nạp lò EAF đến kiểm soát tạp kim thành phẩm.
