Ảnh Hưởng Của Kích Thước Hạt Đến Hiệu Suất Tách Từ

Bạn có thể dùng cùng một nam châm, cùng một dây chuyền, nhưng chỉ cần nguồn nguyên liệu chuyển từ hạt 1–2 mm sang 0.1–0.2 mm, hiệu suất tách có thể rơi mạnh. Đây là lý do nhiều nhà máy “chạy ổn” vào mùa khô nhưng sang mùa ẩm lại giảm thu hồi, dù Gauss trên giấy tờ không đổi. Cốt lõi nằm ở kích thước hạt và phân bố kích thước hạt (PSD): nó điều khiển cân bằng lực, quyết định quỹ đạo hạt và thời gian tiếp xúc trong vùng từ trường.

Nếu bạn chỉ nhìn kích thước trung bình, bạn dễ bỏ qua phần hạt mịn và siêu mịn – nơi hiệu suất thường giảm mạnh nhất. Hệ quả là vừa mất thu hồi ở hạt mịn, vừa tăng nhiễm tạp ở hạt thô. Bài viết này giúp bạn hiểu bản chất vật lý, cách đọc PSD, cách chọn thiết bị theo “cửa sổ kích thước”, và cách tối ưu vận hành để kiểm soát hiệu suất tách bền vững.

Tham khảo thiết bị phù hợp cho các dây chuyền băng tải: Máy tuyển từ băng tải dạng treo.

---

Cập nhật lần cuối: 2026-06-01 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Ảnh Hưởng Của Kích Thước Hạt Đến Hiệu Suất Tách Từ

Ảnh Hưởng Của Kích Thước Hạt Đến Hiệu Suất Tách Từ là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Vì sao kích thước hạt là biến số quyết định

Hiệu suất tách từ không chỉ phụ thuộc vào lực từ, mà phụ thuộc vào tỷ lệ giữa lực từ và các lực gây “kéo tuột” hạt khỏi vùng bắt. Kích thước hạt quyết định tỷ lệ này. Khi hạt nhỏ đi, thể tích giảm theo lũy thừa bậc ba, nên lực từ giảm cực nhanh. Trong khi đó, lực cản khí động hoặc thủy động lại giảm chậm hơn, khiến hạt mịn dễ bị cuốn theo dòng không từ.

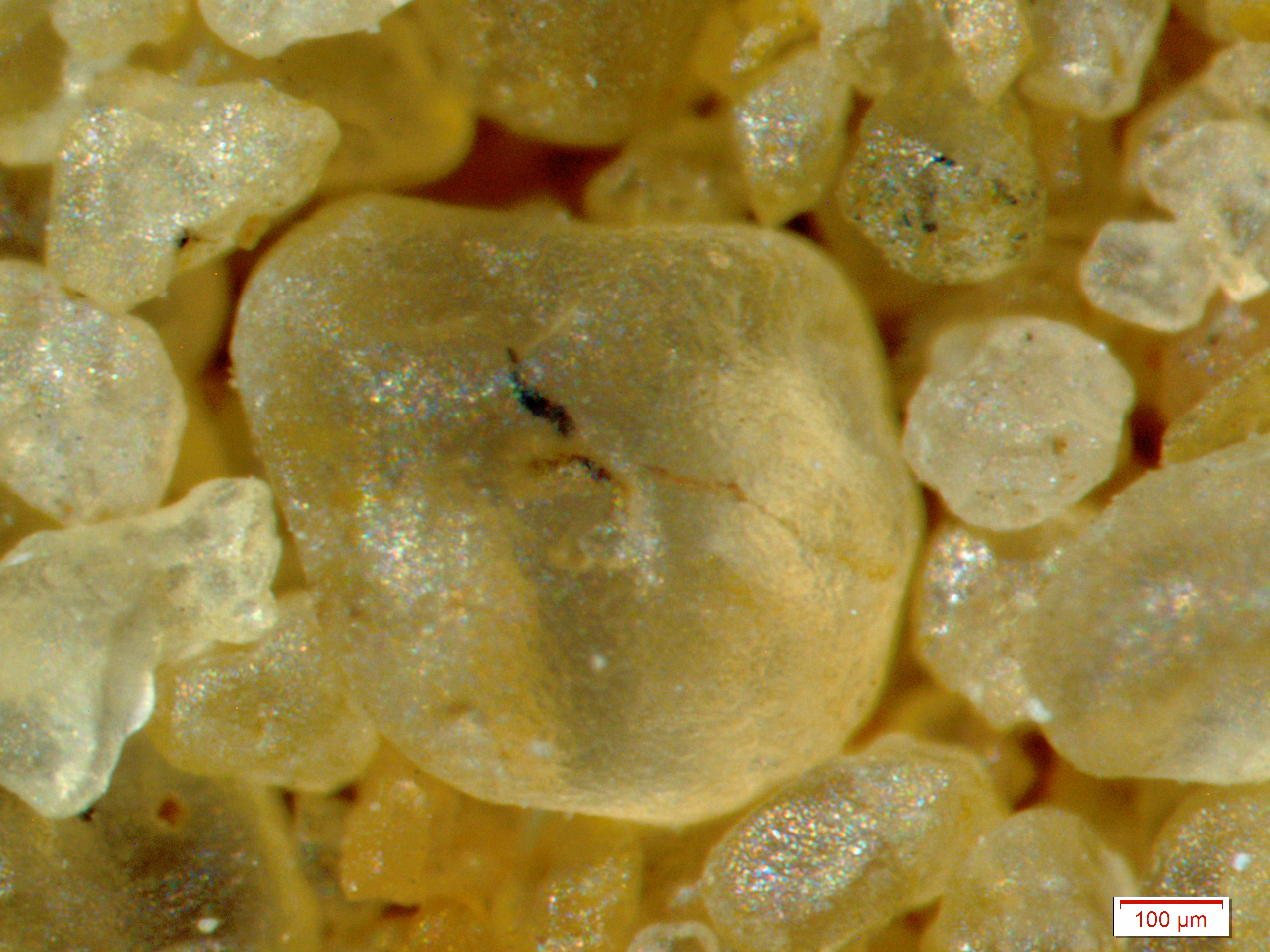

Cận cảnh hạt cát giúp hình dung PSD với nhiều dải kích thước.

Bạn có thể chia kích thước hạt thành ba nhóm vận hành để dễ ra quyết định:

• Hạt thô (khoảng 5–50 mm): dễ bị bắt giữ về mặt lực nhưng dễ gây che chắn, tăng độ dày lớp liệu và kéo theo lẫn cơ học.
• Hạt mịn (khoảng 0.05–1 mm): nhạy với lực cản, thời gian tiếp xúc và gradient.
• Hạt siêu mịn (<0.05 mm): dễ kết tụ, bám dính, cần gradient rất cao và thời gian tiếp xúc dài.

Nếu bạn tối ưu cho hạt thô mà bỏ quên hạt mịn, hiệu suất tổng thể sẽ giảm mạnh. Ngược lại, nếu tối ưu quá mức cho hạt mịn, bạn có thể tăng độ dày lớp liệu và kéo theo vật liệu sạch. Vì vậy, yếu tố quyết định không phải “một kích thước”, mà là phân bố kích thước hạt. PSD rộng đồng nghĩa với nhiều kích thước cùng lúc, và bạn phải chọn điểm cân bằng sao cho hiệu quả trên toàn phổ hạt là tốt nhất.

Một cách nhìn thực tế là sử dụng chỉ số hiệu suất định lượng. Ví dụ:

• Thu hồi % = 100 × (khối lượng pha từ thu hồi / khối lượng pha từ trong nguyên liệu).
• Độ sạch % = 100 × (khối lượng pha mong muốn / tổng khối lượng sản phẩm).
• Lẫn tạp (ppm) = 10^6 × (khối lượng tạp / khối lượng sản phẩm).
• Downtime (giờ/tháng) = tổng giờ dừng do vệ sinh nam châm, nghẹt ma trận, hoặc sự cố tạp kim loại.

Khi PSD dịch về mịn, thu hồi thường giảm trước, sau đó lẫn tạp tăng. Khi PSD dịch về thô, lẫn tạp tăng do kéo theo cơ học, trong khi thu hồi có thể vẫn cao. Vì vậy, bạn không thể chỉ nhìn một chỉ số. Cần theo dõi đồng thời thu hồi và độ sạch để thấy xu hướng thật.

Một chỉ số khác rất hữu ích là tỷ lệ thất thoát theo kích thước, tức là phần kim loại hoặc khoáng mục tiêu bị lọt qua ở từng dải kích thước. Khi bạn chỉ nhìn tổng thu hồi, bạn có thể bỏ qua việc mất mạnh ở dải hạt mịn nhưng lại được bù bởi dải thô. Cách làm thực tế là cân bằng khối lượng theo từng dải sàng, sau đó tính tỷ lệ thu hồi cho từng dải. Khi bạn có bảng này, bạn biết chính xác “dải nào làm bạn mất tiền”.

Bảng dưới đây mô tả nhanh vấn đề thường gặp theo kích thước hạt. Đây là bảng định hướng để bạn khoanh vùng nguyên nhân, không phải thông số cố định cho mọi nhà máy.

Dải kích thước	Vấn đề thường gặp	Dấu hiệu quan sát	Hướng xử lý ưu tiên
>10 mm	Lẫn cơ học kéo theo	Lẫn tạp tăng, thu hồi vẫn cao	Kiểm soát phân bố liệu, chỉnh điểm nhả
1–10 mm	Thu hồi dao động	Lúc cao lúc thấp theo ca	Ổn định lớp liệu, giảm dao động tải
0.1–1 mm	Thu hồi giảm mạnh	Tăng thất thoát hạt mịn	Giảm khe hở, giảm tốc, tăng gradient
<0.1 mm	Rơi hiệu suất đột ngột	Lẫn tạp tăng dù Gauss cao	Cân nhắc thiết bị gradient cao, giảm lưu lượng

Khi bạn kết hợp bảng này với dữ liệu PSD thực tế, bạn sẽ thấy rõ nguyên nhân. Đây là bước đầu giúp bạn tối ưu đúng hướng thay vì chỉnh cảm giác.

Cơ sở vật lý theo kích thước: lực từ và lực cản

Lý do cốt lõi khiến hạt mịn khó bắt là tỷ lệ giữa lực từ và lực cản. Một công thức xu hướng thường dùng cho lực từ trong trường không đồng nhất là:

Fm ≈ (V × Δχ / μ0) × B × (dB/dx)

Trong đó V tỷ lệ với d^3. Nghĩa là khi đường kính hạt giảm 10 lần, lực từ giảm khoảng 1000 lần nếu các yếu tố khác giữ nguyên. Trong khi đó, lực cản thường tỷ lệ với d hoặc d^2. Vì vậy, khi hạt nhỏ đi, lực cản “giảm chậm hơn” lực từ, làm tỷ lệ Fm/Fd giảm mạnh.

Một ví dụ đơn giản: hạt 1 mm trong điều kiện trường từ trung bình có thể chịu lực từ lớn hơn lực cản nhiều lần. Nhưng hạt 0.1 mm trong cùng điều kiện có thể có lực từ chỉ ngang hoặc thấp hơn lực cản. Đó là lý do hạt mịn dễ bị cuốn theo dòng không từ, nhất là trong tách ướt hoặc khi dòng vật liệu chạy nhanh.

Ngoài kích thước, hình dạng cũng quan trọng. Hạt dạng lá mỏng hoặc dây có diện tích bề mặt lớn so với thể tích, nên chịu lực cản cao hơn so với hạt tròn cùng khối lượng. Trong tái chế, dây kim loại mảnh thường bị cuốn theo nhựa, dù vẫn là kim loại từ. Cách xử lý là giảm tốc, giảm lớp liệu và tăng gradient để bù lại lực cản cao.

Một yếu tố thường bị bỏ qua là độ dày lớp liệu. Khi hạt mịn nằm sâu trong lớp liệu dày, khoảng cách đến nam châm tăng lên, làm lực từ giảm nhanh. Vì vậy, nếu PSD dịch về mịn, bạn thường cần giảm độ dày lớp liệu (giảm tph hoặc cải thiện phân bố liệu) để tăng hiệu quả.

Một ví dụ tính nhanh giúp bạn thấy sự khác biệt: giả sử bạn có hai dải hạt 1 mm và 0.1 mm, cùng đi qua vùng từ trường với B và gradient như nhau. Khi kích thước giảm 10 lần, thể tích giảm 1000 lần, nên lực từ giảm 1000 lần. Trong khi đó, lực cản giảm chậm hơn, nên tỷ lệ Fm/Fd tụt mạnh. Điều này giải thích vì sao hạt mịn thường cần gradient cao hơn nhiều so với hạt thô.

Trong tách ướt, vận tốc lắng theo Stokes cho thấy hạt mịn bị cuốn đi rất dễ. Với hạt 50 µm, vận tốc lắng chỉ vài mm/s trong bùn có độ nhớt trung bình, trong khi dòng bùn có thể chạy nhanh gấp hàng chục lần. Vì vậy, nếu bạn không giảm tốc dòng hoặc giảm % solids, hạt mịn sẽ không kịp bị giữ, dù nam châm có mạnh đến đâu.

Kết luận thực dụng: khi PSD dịch về mịn, bạn không thể chỉ “tăng Gauss”. Bạn cần giảm khe hở, giảm tốc, giảm độ dày lớp liệu, hoặc chuyển sang thiết bị gradient cao. Đây là những biện pháp tác động trực tiếp đến tỷ lệ lực từ/lực cản.

PSD, D10/D50/D90 và cỡ cắt

PSD là “bản đồ” kích thước hạt, không phải một con số trung bình. Hai lô nguyên liệu có D50 bằng nhau vẫn có thể cho hiệu suất rất khác nếu một lô có PSD rộng và lô kia có PSD hẹp. PSD rộng nghĩa là có nhiều hạt rất mịn và rất thô cùng lúc. Hạt mịn gây mất thu hồi, hạt thô gây lẫn cơ học. Kết quả là hiệu suất tổng thể giảm dù D50 không đổi.

Các chỉ số PSD quan trọng:

• D10: 10% hạt nhỏ hơn kích thước này.
• D50: 50% hạt nhỏ hơn kích thước này (trung vị).
• D90: 90% hạt nhỏ hơn kích thước này.

Nếu D90 quá lớn, bạn có nhiều hạt thô gây lẫn cơ học. Nếu D10 quá nhỏ, bạn có nhiều hạt mịn khó bắt. Đó là lý do bạn cần nhìn cả D10 và D90, không chỉ D50.

Cỡ cắt là kích thước mà tại đó thiết bị bắt được khoảng một nửa hạt từ tính. Cỡ cắt phụ thuộc vào thiết bị, khe hở, gradient và tốc độ. Nếu cỡ cắt của thiết bị lớn hơn D50, bạn sẽ mất thu hồi đáng kể. Nếu cỡ cắt nhỏ hơn D10, bạn sẽ tăng kéo theo vật liệu sạch. Vì vậy, cỡ cắt cần được thiết kế dựa trên PSD thực tế.

Trong thực tế, cỡ cắt thường được “hiệu chỉnh” bằng thử nghiệm: lấy mẫu đầu vào, đầu ra, và phần thu hồi, sau đó tính tỷ lệ thu hồi theo từng dải kích thước. Đây là cách nhanh nhất để biết thiết bị đang làm việc tốt ở dải kích thước nào, và dải nào đang bị mất.

Để làm tốt bước này, bạn cần một quy trình lấy mẫu đại diện. PSD dễ bị sai nếu bạn lấy mẫu ở một thời điểm ngắn hoặc chỉ lấy ở một điểm trên băng. Cách làm thường dùng là lấy nhiều mẫu nhỏ theo thời gian, sau đó trộn thành mẫu tổng. Với vật liệu có dải kích thước rộng, khối lượng mẫu nên tăng theo kích thước hạt lớn nhất để tránh bỏ sót hạt thô.

Bảng dưới đây giúp bạn đánh giá nhanh rủi ro khi PSD rộng. Nếu chênh lệch giữa D10 và D90 quá lớn, bạn nên ưu tiên kiểm soát PSD trước khi tinh chỉnh thiết bị.

Độ rộng PSD	Hệ quả thường gặp	Nguy cơ hiệu suất
Hẹp (D90/D10 thấp)	Dòng liệu ổn định	Dễ tối ưu, hiệu suất ổn định
Trung bình	Dao động nhẹ theo ca	Cần điều chỉnh vận hành định kỳ
Rộng (D90/D10 cao)	Mất thu hồi hạt mịn + lẫn cơ học hạt thô	Hiệu suất dao động mạnh

Khi PSD rộng, chiến lược hiệu quả nhất thường là phân loại trước (sàng hoặc máy phân cấp), sau đó tách từ theo từng dải. Điều này giúp bạn tối ưu thiết bị đúng “cửa sổ kích thước”, thay vì cố gắng dùng một thiết bị cho mọi dải hạt.

Thiết bị tách từ và “cửa sổ kích thước”

Mỗi loại thiết bị có một cửa sổ kích thước tối ưu. Chọn sai thiết bị là lý do phổ biến khiến hiệu suất thấp dù thông số từ trường cao.

Thiết bị tách từ gradient cao phù hợp với hạt mịn và yếu từ.

• Overband/băng tải treo: phù hợp với hạt thô và vật liệu lẫn kim loại kích thước lớn. Hiệu quả cao cho mảnh thép, bu lông, thanh thép. Với hạt mịn, hiệu quả giảm mạnh nếu không có gradient đủ cao và thời gian tiếp xúc đủ dài.

• Drum và pulley: phù hợp cho dòng vật liệu liên tục, có thể xử lý hạt trung bình đến thô. Drum có lợi thế là tạo vùng từ trường liên tục, giúp ổn định quỹ đạo hạt. Tuy nhiên, nếu PSD có nhiều hạt siêu mịn, drum thông thường khó bắt hết.

• LIMS/HIMS/HGMS: phù hợp cho hạt mịn và hạt yếu từ trong khai khoáng. HGMS với ma trận dây mảnh tạo gradient cao, giúp bắt hạt mịn tốt hơn. Nhưng ma trận dễ nghẹt nếu PSD có nhiều hạt quá nhỏ hoặc có kết tụ.

• Nam châm phẳng/đặt trong tuyến: phù hợp cho bột mịn hoặc dòng vật liệu mỏng. Hiệu quả cao khi lớp liệu mỏng và phân bố đều, nhưng dễ giảm hiệu suất nếu lớp liệu dày hoặc tốc độ cao.

Điểm chung là: thiết bị nào cũng cần “cửa sổ kích thước” phù hợp. Nếu PSD của bạn nằm ngoài cửa sổ đó, bạn phải đổi thiết bị hoặc thay đổi chế độ vận hành để đưa PSD vào vùng làm việc tối ưu.

Bảng dưới đây là một tham chiếu nhanh về cửa sổ kích thước. Đây là bảng định hướng thực tế, không phải thông số bắt buộc cho mọi nhà máy.

Thiết bị	Dải kích thước phù hợp	Điểm mạnh	Hạn chế chính
Overband treo	Trung bình – thô	Bắt mảnh kim loại lớn, dễ lắp	Kém hiệu quả với hạt mịn
Drum/Pulley	Trung bình	Ổn định quỹ đạo, dễ vận hành	Giảm hiệu quả với siêu mịn
HGMS/WHIMS	Mịn – siêu mịn	Gradient cao, bắt hạt yếu từ	Dễ nghẹt, cần vệ sinh thường xuyên
Nam châm phẳng	Mịn, lớp liệu mỏng	Độ sạch cao, dễ kiểm soát	Nhạy với độ dày lớp liệu

Bảng này giúp bạn tránh sai lầm phổ biến: dùng overband cho hạt siêu mịn hoặc dùng HGMS cho vật liệu quá thô. Khi thiết bị nằm đúng cửa sổ kích thước, bạn sẽ thấy hiệu suất tăng rõ rệt mà không cần tăng Gauss.

Một điểm quan trọng nữa là kích thước ma trận hoặc khe hở so với kích thước hạt. Với HGMS/WHIMS, nếu ma trận quá thô so với hạt mịn, gradient thực tế giảm và hiệu suất rơi. Ngược lại, nếu ma trận quá mịn so với vật liệu, nguy cơ nghẹt tăng và downtime cao. Trong vận hành, bạn nên xem kích thước hạt lớn nhất để đảm bảo ma trận không bị kẹt, đồng thời xem kích thước hạt nhỏ nhất để đảm bảo gradient đủ mạnh. Đây là lý do nhiều nhà máy phải cân bằng giữa hiệu suất và khả năng vệ sinh.

Nếu bạn đang xử lý dòng vật liệu có nhiều hạt mịn bám dính, hãy ưu tiên thiết kế vệ sinh và quy trình rửa ma trận. Việc rửa ngược đúng chu kỳ giúp duy trì gradient và tránh mất hiệu suất theo thời gian. Đây là yếu tố nhiều nhà máy bỏ qua, dẫn đến hiệu suất giảm dần dù thông số vận hành không đổi.

Nếu bạn đang cần thiết bị phù hợp với dòng vật liệu liên tục, có thể tham khảo Máy tuyển từ con lăn để hình dung cấu hình phù hợp cho kích thước hạt trung bình.

Tách ướt và tách khô: độ ẩm, độ nhớt và kết tụ

Trong tách ướt, hạt mịn chịu lực cản thủy động lớn. Vận tốc lắng giảm theo bình phương kích thước, nên hạt mịn dễ bị dòng bùn cuốn trôi. Đây là lý do tách ướt thường phải giảm tốc dòng hoặc giảm % solids khi PSD dịch về mịn. Nếu không, hạt mịn đi qua vùng từ trường quá nhanh và không kịp bị giữ.

Trong tách khô, hạt mịn dễ kết tụ hoặc bám dính lên bề mặt thiết bị. Độ ẩm làm tăng kết tụ, khiến “kích thước hiệu dụng” lớn hơn kích thước thật. Điều này đôi khi giúp bắt hạt mịn tốt hơn, nhưng cũng có thể làm nghẹt ma trận hoặc tăng lẫn cơ học. Vì vậy, trong tách khô, bạn cần kiểm soát độ ẩm ở mức ổn định để tránh dao động hiệu suất.

Một quy tắc thực tế: khi PSD dịch về mịn, hãy giảm độ dày lớp liệu và giảm tốc, sau đó tăng gradient hoặc giảm khe hở nếu có thể. Khi PSD dịch về thô, hãy kiểm soát phân bố liệu để tránh hạt thô kéo theo vật liệu sạch. Tách ướt và khô đều có thể hiệu quả nếu bạn điều chỉnh theo kích thước hiệu dụng, không chỉ theo kích thước danh nghĩa.

Trong thực tế, nhiều nhà máy chọn tách ướt cho hạt mịn vì dễ phân tán và giảm bụi. Tuy nhiên, nếu độ nhớt cao hoặc % solids quá lớn, hạt mịn sẽ bị cuốn trôi mạnh hơn. Một cách kiểm soát là giữ % solids trong dải hợp lý và tránh để bùn quá đặc. Khi bùn quá đặc, lực cản tăng, thời gian tiếp xúc giảm, và hiệu suất rơi nhanh.

Trong tách khô, độ ẩm nhỏ cũng có thể làm kết tụ, khiến kích thước hiệu dụng lớn hơn. Điều này có thể giúp bắt hạt mịn tốt hơn, nhưng cũng làm nghẹt ma trận và tăng downtime. Vì vậy, điều quan trọng là giữ độ ẩm ổn định, không để dao động theo ca. Chỉ cần dao động nhỏ, PSD hiệu dụng thay đổi và hiệu suất dao động theo.

Tối ưu vận hành theo kích thước hạt

Tối ưu theo kích thước là bài toán cân bằng nhiều biến: khe hở, gradient, tốc độ, lưu lượng, và độ dày lớp liệu. Khi PSD dịch về mịn, bạn cần giảm khe hở và giảm tốc để tăng thời gian tiếp xúc. Khi PSD dịch về thô, bạn cần kiểm soát lớp liệu và điểm nhả để giảm lẫn cơ học.

Một bảng tinh chỉnh theo kích thước thường có dạng sau. Nó giúp bạn phản ứng nhanh khi PSD dịch chuyển:

Dải kích thước chủ đạo	Điều chỉnh khe hở	Điều chỉnh tốc độ	Điều chỉnh gradient	Mục tiêu
Thô	Tăng nhẹ	Trung bình	Không cần tăng	Giảm lẫn cơ học
Mịn	Giảm	Giảm	Tăng	Tăng thu hồi
Siêu mịn	Giảm tối đa	Giảm mạnh	Tăng mạnh	Giữ hiệu suất ổn định

Trong quá trình tinh chỉnh, bạn nên khóa từng biến và thay đổi từng yếu tố theo bước nhỏ. Ví dụ, giữ nguyên tốc độ và lưu lượng trong 1–2 ca, chỉ chỉnh khe hở theo từng mức 1–2 mm, rồi ghi lại thay đổi thu hồi và lẫn tạp. Cách làm này giúp tránh tình trạng điều chỉnh nhiều thứ cùng lúc khiến dữ liệu nhiễu và khó rút kết luận rõ ràng.

Bạn cũng có thể đặt một ngưỡng dừng cụ thể: nếu thu hồi tăng nhưng lẫn tạp vượt giới hạn, hãy quay lại mức trước và thử giảm lớp liệu thay vì tăng gradient. Khi kết hợp bảng chỉnh theo dải hạt với biểu đồ thu hồi theo cỡ sàng, bạn sẽ thấy rõ điểm gãy nơi hiệu suất bắt đầu giảm mạnh. Điểm gãy này là cơ sở để quyết định có cần thêm cấp tách hay không. Đây là cách tiếp cận giúp tối ưu bền vững mà không phải tăng Gauss một cách cảm tính.

Bảng này không thay thế thử nghiệm thực tế, nhưng giúp bạn có phản ứng nhanh khi PSD thay đổi đột ngột. Trong nhiều nhà máy, chỉ cần giảm tốc và giảm khe hở đúng lúc đã cứu được hiệu suất trước khi phải dừng máy.

Để thực hiện tinh chỉnh hiệu quả, bạn cần đo khe hở và độ dày lớp liệu một cách nhất quán. Gap có thể đo bằng thước căn tại nhiều vị trí dọc băng, vì băng võng làm khe hở thay đổi theo tải. Độ dày lớp liệu có thể ước lượng từ lưu lượng và tốc độ theo công thức h ≈ Q/(ρ × v × W). Khi PSD dịch về mịn, bạn sẽ thấy h tăng nếu không đổi tốc độ; đây là tín hiệu cần giảm tốc hoặc giảm tải.

Bạn cũng nên dùng một biểu mẫu ghi nhanh các thông số chính trong ca: tốc độ, khe hở, D10/D50/D90, thu hồi và lẫn tạp. Chỉ cần dữ liệu này trong 1–2 tuần, bạn sẽ thấy mối liên hệ rất rõ giữa PSD và hiệu suất, từ đó tinh chỉnh nhanh hơn và ít sai hơn.

Một ma trận tinh chỉnh đơn giản có thể dựa trên ba dải kích thước chính (thô, mịn, siêu mịn) và các biến vận hành. Ví dụ:

• Hạt thô: có thể tăng tốc nhẹ để giữ năng suất, nhưng cần giảm độ dày lớp liệu để tránh che chắn.
• Hạt mịn: giảm tốc, giảm khe hở, tăng gradient, và giữ lớp liệu mỏng.
• Hạt siêu mịn: giảm lưu lượng, tăng thời gian tiếp xúc, và cân nhắc chuyển sang thiết bị gradient cao.

Một cách kiểm soát hiệu quả là ghi lại dữ liệu PSD theo ca và gắn với các thông số vận hành. Khi thấy D10 giảm (nhiều hạt mịn hơn), bạn giảm tốc và giảm khe hở ngay lập tức. Khi D90 tăng (nhiều hạt thô hơn), bạn tăng chú ý đến phân bố liệu và điểm nhả.

Đối với bột mịn hoặc sản phẩm cần độ sạch cao, Nam châm lọc sắt phẳng là lựa chọn phù hợp khi lớp liệu mỏng và ổn định. Tuy nhiên, nếu PSD dịch rộng hơn, bạn có thể cần kết hợp nhiều cấp tách để tránh mất thu hồi hoặc tăng lẫn tạp.

Tình huống thực tế và tác động kinh tế

Tình huống 1: Quặng mịn trong khai khoáng

Một dây chuyền xử lý quặng có PSD dịch về mịn, với tỷ lệ hạt <0.1 mm tăng rõ rệt. Khi giữ nguyên chế độ, thu hồi giảm, trong khi lẫn tạp trong sản phẩm tăng. Sau khi giảm tốc dòng và giảm % solids, kết hợp ma trận gradient cao, thu hồi tăng trở lại và độ sạch ổn định hơn. Chi phí năng lượng tăng nhẹ nhưng được bù bằng giá trị thu hồi tăng.

Tình huống 2: Tái chế với kích thước hỗn hợp

Một dây chuyền tái chế nhựa có PSD rất rộng: từ hạt mịn đến mảnh kim loại lớn. Khi tăng tốc để tăng năng suất, dây kim loại mảnh bị cuốn theo nhựa, làm tỷ lệ thu hồi giảm. Sau khi giảm tốc và chỉnh lại tấm chia, tỷ lệ thu hồi tăng rõ rệt, trong khi downtime giảm do ít phải xử lý kim loại lọt vào máy nghiền.

Tình huống 3: Thực phẩm và bột mịn

Một dây chuyền bột gia vị yêu cầu mức lẫn tạp rất thấp. Khi PSD dịch về mịn do thay đổi công đoạn nghiền, tỷ lệ nhiễm kim loại tăng dù nam châm vẫn đủ Gauss. Sau khi giảm tốc băng, giảm độ dày lớp liệu và bổ sung thêm một cấp tách ở vị trí gần điểm đổ liệu, tỷ lệ nhiễm giảm rõ rệt. Chi phí vận hành tăng nhẹ do thêm thời gian vệ sinh, nhưng được bù lại bởi việc giảm hàng lỗi và tránh rủi ro đánh giá chất lượng.

Bài học là với sản phẩm nhạy chất lượng, kiểm soát PSD và độ dày lớp liệu quan trọng hơn việc chỉ tăng Gauss. Đôi khi chỉ cần giảm tốc một mức nhỏ và kiểm soát PSD đã tạo khác biệt lớn về chất lượng.

Về kinh tế, nếu bạn tăng được 3–5% thu hồi ở dòng vật liệu giá trị cao, ROI thường rất rõ ràng.

Bạn có thể ước tính ROI bằng cách so sánh giá trị thu hồi tăng thêm với chi phí giảm tốc hoặc tăng số cấp tách. Ví dụ, nếu mỗi tháng bạn xử lý 1.000 tấn nguyên liệu và tăng thu hồi 3%, bạn có thêm 30 tấn sản phẩm giá trị. Khi quy ra doanh thu, con số này thường lớn hơn nhiều so với chi phí vận hành tăng thêm do giảm tốc hoặc vệ sinh thường xuyên hơn.

Một bảng nhạy cảm đơn giản giúp bạn trình bày rõ với bộ phận tài chính:

Tăng thu hồi (%)	Giá trị tăng thêm/tháng	Ghi chú
1	Thấp – trung bình	Hiệu quả nếu chi phí điều chỉnh thấp
3	Trung bình – cao	Thường đủ bù chi phí vận hành tăng
5	Rất cao	ROI rõ rệt, đáng đầu tư thiết bị
Chỉ cần giảm vài giờ downtime mỗi tháng đã đủ bù chi phí điều chỉnh vận hành. Đó là lý do kiểm soát PSD không chỉ là vấn đề kỹ thuật, mà là vấn đề lợi nhuận.

Một cách tính nhanh khác là quy đổi thất thoát hạt mịn thành giá trị kinh tế. Giả sử bạn xử lý 1.000 tấn/tháng và phần khoáng mục tiêu có giá trị X đồng/tấn. Nếu PSD dịch về mịn làm mất thêm 2% thu hồi, bạn mất 20 tấn sản phẩm mỗi tháng. Khi quy đổi ra tiền, khoản này thường lớn hơn rất nhiều so với chi phí giảm tốc hoặc tăng một cấp tách. Đây là lý do nhiều nhà máy chấp nhận giảm nhẹ năng suất để giữ thu hồi ổn định.

Bạn cũng có thể tính “chi phí cơ hội” khi PSD không ổn định. Một dây chuyền phải dừng để vệ sinh hoặc xử lý nghẹt ma trận vài lần mỗi tháng sẽ mất sản lượng hữu ích, mất thời gian nhân công, và đôi khi còn mất uy tín vì giao hàng trễ. Nếu bạn giảm được số lần dừng nhờ kiểm soát PSD và kích thước hạt, ROI sẽ đến từ cả thu hồi tăng và downtime giảm. Trong thực tế, nhiều nhà máy nhận ra ROI lớn nhất không nằm ở việc tăng Gauss, mà ở việc giữ PSD ổn định và vận hành nhất quán.

Kiểm soát dài hạn: đo lường, kiểm soát chất lượng, bảo trì

PSD không cố định. Nó thay đổi theo mỏ, theo mùa, theo nguồn nguyên liệu và theo trạng thái thiết bị. Nếu bạn không đo, bạn sẽ không biết PSD đã dịch đi đâu. Các bước thực tế bạn nên làm gồm:

Khu vực sàng lọc giúp ổn định PSD trước khi tách từ.

• Định kỳ lấy mẫu và đo PSD (sàng hoặc nhiễu xạ laser).
• Ghi lại D10/D50/D90 và so sánh theo thời gian.
• Khi thấy PSD dịch về mịn, giảm tốc và giảm khe hở ngay lập tức.
• Khi thấy PSD dịch về thô, kiểm soát phân bố liệu và điểm nhả.

Bảo trì cũng rất quan trọng. Mòn sàng hoặc mòn liner làm PSD dịch về mịn. Khi đó, hiệu suất giảm dù bạn không thay đổi vận hành. Vì vậy, cần gắn việc theo dõi PSD vào kế hoạch bảo trì, thay vì chỉ đo khi có sự cố.

Ngoài ra, bạn có thể lập một bảng theo dõi PSD hằng ngày để phát hiện sớm xu hướng dịch chuyển. Các cột nên gồm: ngày, D10, D50, D90, thu hồi, lẫn tạp ppm, và ghi chú về vận hành. Khi bạn có bảng này, bạn sẽ thấy ngay mối liên hệ giữa PSD và hiệu suất, thay vì chỉ cảm nhận bằng kinh nghiệm.

Một bảng theo dõi đơn giản có thể như sau:

Ngày	D10 (mm)	D50 (mm)	D90 (mm)	Thu hồi (%)	Lẫn tạp (ppm)	Ghi chú
01	0.08	0.45	1.20	93	12	PSD ổn định
02	0.06	0.40	1.15	90	18	D10 giảm, tăng mất mịn
03	0.10	0.55	1.40	92	20	D90 tăng, lẫn cơ học

Khi bạn có bảng này, việc ra quyết định trở nên nhanh hơn. Bạn không cần đo liên tục cả ngày, chỉ cần điểm kiểm tra định kỳ là đủ để thấy xu hướng.

Bạn cũng có thể đặt giới hạn cảnh báo cho D10, D50, D90 và lẫn tạp. Khi một chỉ số vượt giới hạn, đội vận hành sẽ kiểm tra ngay khe hở, tốc độ và độ dày lớp liệu. Cách làm này giúp bạn chủ động thay vì chờ hiệu suất giảm mới xử lý.

Kết luận

Giải thích vì sao kích thước hạt và phân bố kích thước hạt quyết định hiệu suất tách từ: lực từ, lựa chọn thiết bị và tối ưu vận hành theo dữ liệu thực tế.
