Tích hợp IoT giám sát nam châm: hướng dẫn triển khai tại nhà máy

Khi vận hành hệ thống nam châm trong nhà máy, cảm giác “ổn định” đôi khi đến từ thói quen, không phải từ dữ liệu. Nam châm vẫn hút được tạp chất, băng tải vẫn chạy, nhưng tỷ lệ bắt giữ đã giảm dần vài phần trăm mà không ai hay biết. Đến khi sản phẩm bị lỗi hoặc máy hạ nguồn hỏng vì mạt sắt lọt qua, lúc đó mới truy ngược lại thì đã muộn.

IoT giám sát nam châm không phải để làm “đẹp báo cáo”, mà để biến những thay đổi nhỏ trở thành cảnh báo sớm có thể hành động. Khi bạn có dữ liệu gauss theo thời gian, rung động, nhiệt độ và dòng điện, bạn sẽ biết chính xác lúc nào hiệu suất đang trượt và đâu là nguyên nhân. Nếu nhà máy đang dùng máy tuyển từ băng tải dạng treo hoặc trống nam châm, việc tích hợp IoT đúng cách sẽ giúp giảm downtime, ổn định chất lượng và tăng độ tin cậy khi kiểm toán.

---

Vì sao cần IoT giám sát cho hệ thống nam châm

Giám sát thủ công có điểm mạnh là đơn giản, nhưng điểm yếu là “độ trễ”. Khi nhân viên đo gauss mỗi tháng, bạn chỉ thấy ảnh chụp tĩnh của một thời điểm. Trong khi đó, suy giảm từ trường, quá nhiệt hay rung bất thường có thể xảy ra trong vài giờ. IoT giúp bạn biến chuỗi sự kiện nhỏ thành tín hiệu sớm, để xử lý trước khi thành sự cố lớn.

Trong ngành thực phẩm hoặc dược, dữ liệu giám sát còn là bằng chứng tuân thủ. Khi kiểm toán HACCP hoặc BRC, bạn không chỉ cần nói rằng “có kiểm tra”, mà cần chỉ ra lịch sử dữ liệu cho từng lô. Nếu hệ thống ghi lại gauss, độ sạch và cảnh báo theo thời gian, việc giải trình sẽ thuyết phục hơn rất nhiều.

Ở góc độ vận hành, IoT giúp tránh tối ưu sai chỗ. Nhiều nhà máy nghĩ nam châm yếu nên thay mới, nhưng thực tế nguyên nhân là tốc độ băng tải tăng hoặc độ dày lớp liệu vượt thiết kế. Khi có dữ liệu nhiều biến (gauss, tốc độ, rung, dòng), bạn sẽ thấy mối liên hệ và điều chỉnh đúng điểm. Đây là cách biến giám sát thành công cụ ra quyết định, thay vì chỉ là “ghi cho đủ”.

Kiến trúc hệ thống IoT từ cảm biến đến bảng điều khiển

Kiến trúc IoT cho nam châm công nghiệp thường gồm bốn lớp: cảm biến, thiết bị biên, hệ thống điều khiển (PLC/SCADA) và tầng lưu trữ/hiển thị. Thiết kế đúng giúp bạn vừa có dữ liệu thời gian thực để cảnh báo, vừa có lịch sử đủ dài để phân tích xu hướng.

Ở lớp cảm biến, bạn đo các đại lượng chính: từ trường, nhiệt độ, rung động, dòng điện và tốc độ băng tải. Dữ liệu này được gửi về thiết bị biên để lọc nhiễu và chuẩn hóa. Thiết bị biên có thể là một bộ điều khiển công nghiệp hoặc bộ xử lý nhỏ nhưng ổn định, đặt gần hệ thống nam châm để giảm độ trễ. Sau đó dữ liệu được chuyển sang PLC/SCADA qua các giao thức phổ biến như Modbus hoặc OPC-UA.

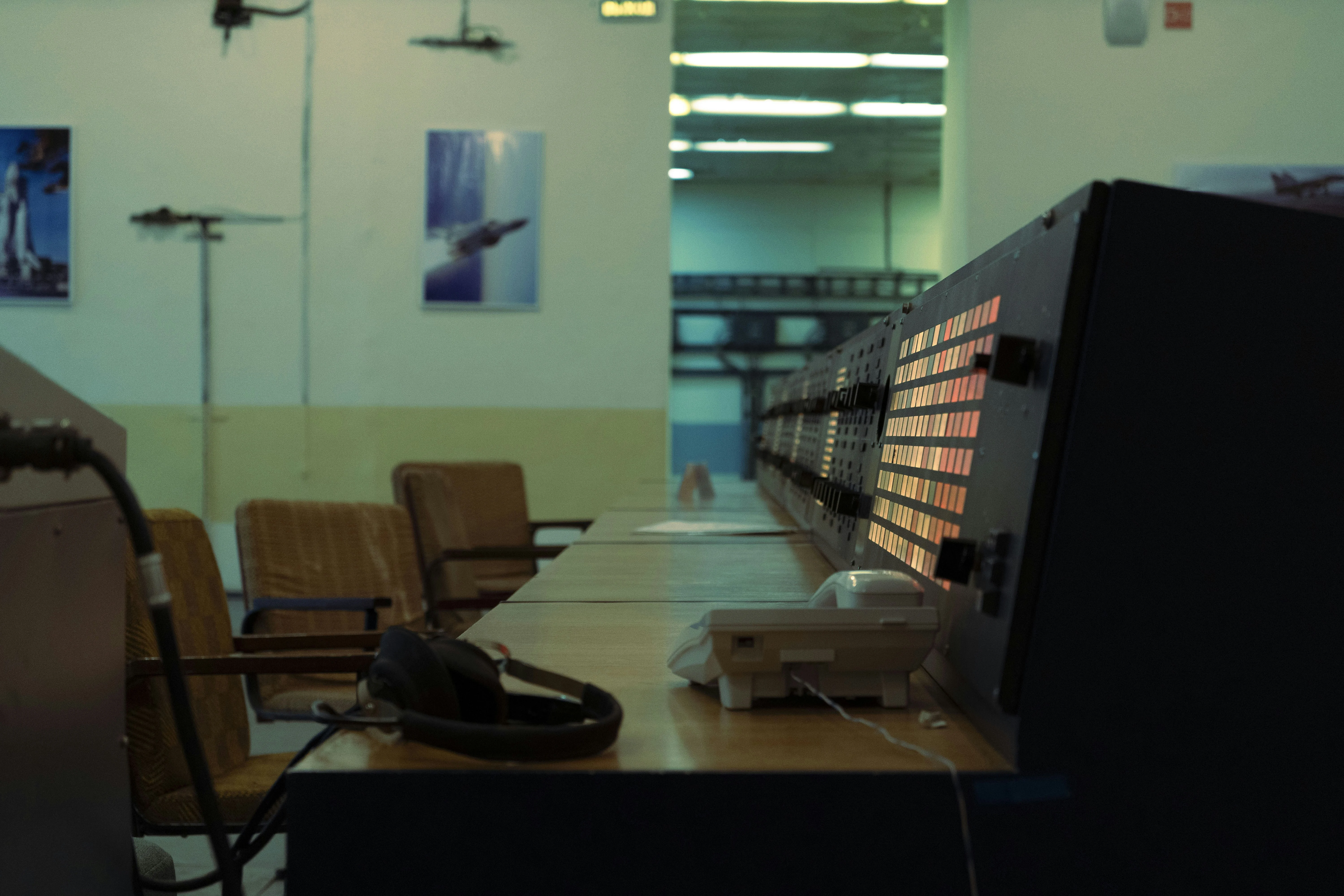

Tầng hiển thị thường là bảng điều khiển tại phòng vận hành, kèm theo hệ thống lưu trữ dữ liệu dài hạn. Nếu nhà máy có nhiều dây chuyền, nên tổ chức dữ liệu theo “tuyến” thay vì theo “thiết bị” để dễ theo dõi tổng thể. Điểm quan trọng là chọn tần suất lấy mẫu hợp lý: gauss và rung cần tần suất cao hơn nhiệt độ, trong khi cảnh báo tổng hợp có thể cập nhật theo phút để tránh quá tải.

Bảng 1: Gợi ý tần suất lấy mẫu theo tín hiệu

Tín hiệu	Mục tiêu giám sát	Tần suất gợi ý	Lý do
Gauss/từ trường	Phát hiện suy giảm và bất thường đột ngột	10–50 Hz	Bắt được dao động nhanh khi vật liệu thay đổi
Rung động	Phát hiện va chạm, lệch trục	200–1000 Hz	Cần độ phân giải cao để nhận diện tần số lỗi
Nhiệt độ	Theo dõi quá nhiệt	0,2–1 Hz	Biến thiên chậm hơn
Dòng điện	Theo dõi quá tải	1–5 Hz	Phản ánh tình trạng cuộn dây và tải
Tốc độ băng tải	Đồng bộ KPI	1–5 Hz	Liên quan đến hiệu suất tách

Khi triển khai, bạn nên đảm bảo dữ liệu có dấu thời gian thống nhất. Nếu không, việc đối chiếu gauss với rung hoặc dòng sẽ rất khó. Đây là điểm thường bị bỏ qua, dẫn đến tình trạng “nhiều dữ liệu nhưng không liên kết được”.

Cảm biến cần có và vị trí lắp đặt

Lựa chọn cảm biến cần dựa trên mục tiêu giám sát, môi trường và mức rủi ro. Với hệ thống nam châm vĩnh cửu, cảm biến từ trường là bắt buộc. Với nam châm điện, ngoài gauss còn cần theo dõi dòng điện và nhiệt độ cuộn dây. Nếu hệ thống làm việc trong môi trường bụi hoặc rung mạnh, cảm biến rung sẽ giúp phát hiện sớm va chạm hoặc lệch cơ khí.

Vị trí lắp cảm biến quan trọng không kém. Đặt sai vị trí sẽ tạo ra dữ liệu “đẹp nhưng vô nghĩa”. Ví dụ, cảm biến gauss cần đặt tại điểm chuẩn cố định, đủ gần bề mặt từ nhưng không bị tạp chất bám. Nếu bạn sử dụng thanh nam châm lọc sắt ở tuyến đầu vào, có thể đặt cảm biến tại vùng ít bám để đo xu hướng suy giảm, đồng thời kiểm tra hiệu quả vệ sinh.

Bảng 2: Gợi ý cảm biến và vị trí lắp

Loại cảm biến	Vị trí lắp	Mục tiêu	Lưu ý lắp đặt
Cảm biến từ trường	Điểm chuẩn trên bề mặt nam châm	Theo dõi suy giảm gauss	Tránh vùng bám bẩn dày, cố định vị trí
Cảm biến nhiệt độ	Gần cuộn dây/khối nam châm	Phát hiện quá nhiệt	Dùng đầu dò chịu nhiệt, cách nhiệt rung
Cảm biến rung	Trên gối đỡ hoặc khung máy	Phát hiện va chạm, lệch trục	Cố định chắc, tránh dây rung
Cảm biến dòng	Tủ điện điều khiển	Theo dõi tải cuộn dây	Kết hợp cảnh báo quá tải
Cảm biến tốc độ	Trục băng tải	Đồng bộ KPI	Hiệu chuẩn theo chu kỳ

Ngoài loại cảm biến, bạn phải quan tâm đến tiêu chuẩn bảo vệ. Với môi trường bụi, ẩm, nên chọn hộp bảo vệ đạt IP65–IP67. Nếu gần biến tần hoặc động cơ lớn, cần dây tín hiệu chống nhiễu và đi dây tách khỏi dây nguồn.

KPI giám sát và ngưỡng cảnh báo

Một hệ thống IoT tốt không chỉ ghi dữ liệu, mà phải biến dữ liệu thành KPI hành động. Các KPI quan trọng nhất gồm: độ ổn định gauss, tỷ lệ bắt giữ, ppm tạp chất, downtime, MTBF/MTTR và tỷ lệ cảnh báo giả. Khi KPI được theo dõi thường xuyên, bạn sẽ nhìn thấy xu hướng và có căn cứ để thay đổi lịch vệ sinh hoặc thay thế nam châm.

Ngưỡng cảnh báo nên có hai mức: mức vàng để nhắc kiểm tra, và mức đỏ để bắt buộc xử lý. Ví dụ, nếu gauss giảm 5–8% so với mức chuẩn, hệ thống đưa cảnh báo vàng; nếu giảm 10–15% thì chuyển sang đỏ. Với ppm tạp chất, mức vàng giúp bạn tăng tần suất vệ sinh, mức đỏ buộc dừng và kiểm tra bề mặt nam châm.

Bảng 3: Gợi ý KPI và ngưỡng cảnh báo

KPI	Ngưỡng vàng	Ngưỡng đỏ	Hành động gợi ý
Gauss ổn định	Giảm 5–8%	Giảm 10–15%	Vệ sinh, đo lại, kiểm tra lớp phủ
PPM tạp chất	Tăng 10–20%	Vượt giới hạn nội bộ	Dừng tuyến, kiểm tra nguồn đầu vào
Downtime	>3–5%/tháng	>7%/tháng	Rà soát lịch bảo trì
MTBF	Giảm 20%	Giảm 40%	Kiểm tra cơ khí, lệch trục
MTTR	Tăng 20%	Tăng 40%	Chuẩn hóa quy trình sửa chữa

Để giảm cảnh báo giả, bạn nên kết hợp điều kiện kép. Ví dụ, chỉ cảnh báo đỏ khi gauss giảm đồng thời rung tăng hoặc nhiệt độ tăng. Khi kết hợp nhiều tín hiệu, cảnh báo sẽ ít nhiễu hơn và đội vận hành tin tưởng hơn.

Một điểm thường bị bỏ qua là hiệu chuẩn KPI theo mùa. Nếu nguyên liệu đầu vào thay đổi theo mùa, cần cập nhật ngưỡng để tránh báo động sai. Đây là lý do dữ liệu lịch sử rất quan trọng, vì giúp bạn phân biệt “biến động bình thường” với “bất thường thực sự”.

Chuẩn hóa dữ liệu và hiệu chuẩn định kỳ

Dữ liệu chỉ có giá trị khi bạn tin được vào nó. Trong môi trường công nghiệp, cảm biến dễ bị lệch do rung, nhiệt và bụi bẩn. Nếu không hiệu chuẩn định kỳ, gauss đọc được có thể sai lệch vài phần trăm, đủ để làm lệch KPI và quyết định vận hành. Vì vậy, kế hoạch hiệu chuẩn phải được xem như một phần của vận hành, không phải việc “làm khi rảnh”.

Cách thực tế là xác định một điểm chuẩn và một “mốc chuẩn” theo thời gian. Điểm chuẩn là vị trí đo gauss cố định, cùng góc đặt, cùng độ sâu. Mốc chuẩn là giá trị gauss sau khi vệ sinh và kiểm tra đúng chuẩn. Từ mốc chuẩn này, bạn theo dõi sai lệch theo tuần/tháng. Nếu sai lệch vượt ngưỡng đã định, hệ thống tự gợi ý kiểm tra hoặc vệ sinh. Cách làm này giúp dữ liệu ổn định hơn, tránh việc mỗi ca đo một kiểu.

Ngoài gauss, dữ liệu rung và nhiệt cũng cần chuẩn hóa. Ví dụ, rung động có thể tăng vào các ca tải nặng, nhưng vẫn nằm trong mức bình thường của nhà máy. Vì thế, bạn nên xây “đường nền” theo từng loại nguyên liệu hoặc theo ca sản xuất. Khi có dữ liệu nền, hệ thống cảnh báo sẽ bớt nhạy quá mức, đồng thời giảm “mệt mỏi cảnh báo” của đội vận hành.

Một nguyên tắc quan trọng là lưu dữ liệu thô đủ lâu để kiểm chứng. Nếu chỉ lưu dữ liệu tổng hợp, bạn sẽ mất khả năng truy lại sự kiện. Thực tế, chỉ cần giữ dữ liệu thô trong vài tuần là đủ để kiểm tra nghi ngờ, còn dữ liệu tổng hợp theo ngày/ca có thể lưu dài hơn. Cách phân tầng này giúp vừa tiết kiệm dung lượng, vừa giữ được khả năng phân tích sâu khi cần. Dữ liệu sạch cũng giúp bạn so sánh giữa các tuyến mà không bị lệch.

Những sai lầm thường gặp khi triển khai IoT giám sát nam châm

Sai lầm đầu tiên là lắp cảm biến theo “điểm dễ lắp” thay vì “điểm có ý nghĩa”. Nếu cảm biến gauss đặt ở vùng ít tác động hoặc quá xa bề mặt nam châm, số liệu sẽ đẹp nhưng không phản ánh hiệu suất thật. Khi đó, đội vận hành có thể chủ quan vì dữ liệu luôn ổn định, trong khi tạp chất vẫn lọt qua.

Sai lầm thứ hai là đặt ngưỡng cảnh báo quá chặt ngay từ đầu. Khi hệ thống mới chạy, dữ liệu còn nhiễu, nếu ngưỡng quá thấp sẽ tạo ra quá nhiều cảnh báo giả. Đội vận hành sẽ nhanh chóng bỏ qua cảnh báo, và hệ thống trở nên vô tác dụng. Một cách an toàn là đặt ngưỡng vàng rộng, thu hẹp dần sau vài tuần khi đã hiểu dữ liệu.

Sai lầm thứ ba là không kết nối dữ liệu giám sát với hành động. Nếu cảnh báo chỉ hiện trên màn hình mà không có quy trình xử lý, KPI sẽ không cải thiện. Bạn cần quy định rõ: ai nhận cảnh báo, ai xác minh, và hành động nào được thực hiện. Khi quy trình rõ, cảnh báo mới có giá trị.

Sai lầm cuối cùng là triển khai quá nhiều tuyến cùng lúc mà chưa có người vận hành đủ kỹ năng. IoT không chỉ là lắp cảm biến, mà còn là thay đổi cách quản lý. Vì vậy, hãy bắt đầu nhỏ, đào tạo đội vận hành và bảo trì trước, sau đó mới mở rộng. Đây là cách tránh việc hệ thống “có dữ liệu nhưng không ai dùng”.

Lộ trình triển khai và danh sách kiểm tra kỹ thuật

Triển khai IoT nên bắt đầu từ thí điểm nhỏ để kiểm chứng tính hữu ích. Chọn một tuyến có rủi ro cao hoặc sản lượng lớn, triển khai cảm biến cơ bản và bảng điều khiển tối giản. Khi đã thấy lợi ích rõ, mới mở rộng ra các tuyến khác. Cách làm này giúp giảm rủi ro đầu tư và tránh “triển khai ồ ạt nhưng không ai sử dụng”.

Lộ trình triển khai thường gồm ba giai đoạn: thí điểm, mở rộng và chuẩn hóa. Giai đoạn thí điểm tập trung vào đo gauss và nhiệt độ. Giai đoạn mở rộng bổ sung rung, dòng điện và liên kết với KPI chất lượng. Giai đoạn chuẩn hóa tập trung vào quy trình vận hành, bảo trì và đào tạo.

Danh sách kiểm tra kỹ thuật cần chuẩn bị trước khi lắp đặt:

1. Xác định điểm lắp cảm biến và vị trí hộp bảo vệ.
2. Kiểm tra nguồn điện ổn định và có phương án dự phòng.
3. Đảm bảo dây tín hiệu tách khỏi dây nguồn để tránh nhiễu.
4. Cài đặt quy trình hiệu chuẩn và lịch kiểm tra định kỳ.
5. Chuẩn hóa biểu mẫu ghi nhận sự cố và xử lý cảnh báo.

Nếu nhà máy đang dùng lưới nam châm lọc sắt ở nhiều tuyến, nên bắt đầu tại tuyến có tạp chất nhiều nhất. Đó là nơi IoT tạo giá trị nhanh nhất.

Bảo mật, lưu trữ dữ liệu và vận hành dài hạn

Khi dữ liệu vận hành được số hóa, bảo mật trở thành yêu cầu bắt buộc. Cấu trúc mạng nên tách lớp vận hành và lớp văn phòng, giảm rủi ro truy cập trái phép. Với hệ thống IoT, phân quyền theo vai trò là tối quan trọng: người vận hành chỉ cần xem và xác nhận cảnh báo, kỹ thuật viên có quyền chỉnh cấu hình, quản lý nhà máy có quyền xem báo cáo tổng hợp.

Về lưu trữ, bạn nên giữ dữ liệu thô trong thời gian đủ dài để phân tích xu hướng. Nếu lưu quá ngắn, bạn sẽ mất dấu các vấn đề theo mùa. Nếu lưu quá dài mà không có chiến lược nén, chi phí sẽ tăng. Nhiều nhà máy chọn lưu dữ liệu thô 7–30 ngày, còn dữ liệu tổng hợp lưu 6–12 tháng. Khi cần kiểm toán, dữ liệu tổng hợp theo lô thường đủ để chứng minh kiểm soát.

Một yếu tố khác là kế hoạch khi mất kết nối. Thiết bị biên nên có khả năng ghi dữ liệu tạm thời trong vài ngày và tự đồng bộ khi mạng trở lại. Điều này giúp tránh mất dữ liệu quan trọng, đặc biệt trong giai đoạn xử lý sự cố. Khi có sự cố, nhật ký đầy đủ giúp truy vết nguyên nhân và chứng minh trách nhiệm rõ ràng, tránh tranh cãi giữa vận hành và bảo trì.

Hiệu quả kinh tế và ví dụ thực tế

IoT không phải lúc nào cũng đồng nghĩa với chi phí cao nếu triển khai đúng phạm vi. Chi phí thường gồm: cảm biến, thiết bị biên, công lắp đặt, phần mềm hiển thị và chi phí vận hành hàng tháng. Lợi ích thường đến từ ba nguồn: giảm downtime, giảm lỗi chất lượng và giảm chi phí bảo trì không cần thiết.

Một cách tính nhanh là so sánh chi phí đầu tư với chi phí dừng máy. Nếu một giờ dừng máy gây tổn thất lớn hơn nhiều so với chi phí IoT, dự án thường có thời gian hoàn vốn ngắn. Ví dụ, một tuyến tách từ có downtime 4% mỗi tháng, sau khi triển khai IoT giảm xuống còn 2,5%. Nếu mỗi giờ dừng máy gây mất một lượng sản phẩm đáng kể, lợi ích sẽ thấy rõ ngay trong vài tháng.

Bảng 4: Ví dụ cấu phần chi phí và lợi ích

Hạng mục	Chi phí	Ghi chú
Cảm biến từ trường + nhiệt	Trung bình	Tính theo số điểm đo
Thiết bị biên + kết nối	Trung bình	1 bộ cho mỗi tuyến
Cài đặt + hiệu chuẩn	Thấp–trung	Phụ thuộc độ phức tạp
Phần mềm hiển thị	Thấp	Có thể dùng hệ thống sẵn có
Lợi ích chính	Giảm downtime, ổn định chất lượng	Tác động trực tiếp KPI

Ví dụ thực tế thường gặp là nhà máy thực phẩm: trước khi giám sát, ppm tạp chất dao động và khó truy nguyên. Sau khi có dữ liệu gauss và cảnh báo sớm, tần suất vệ sinh giảm nhưng hiệu suất tách lại ổn định hơn, vì vệ sinh được thực hiện đúng thời điểm chứ không theo cảm tính. Ở ngành khoáng sản, lợi ích rõ ràng hơn ở việc giảm thất thoát do tách kém, đặc biệt khi nguyên liệu đầu vào thay đổi liên tục.

Nếu bạn đang vận hành các cụm nam châm vĩnh cửu ở môi trường khắc nghiệt, IoT giúp bạn nhận biết nhanh giai đoạn suy giảm trước khi gây lỗi dây chuyền. Đây là điểm then chốt giúp kéo dài tuổi thọ thiết bị.

Tổng kết

IoT giám sát nam châm giúp bạn nhìn thấy sự suy giảm trước khi thành sự cố, chuẩn hóa dữ liệu cho kiểm toán và tối ưu chi phí vận hành. Khi triển khai đúng kiến trúc, chọn cảm biến phù hợp và thiết lập KPI rõ ràng, hệ thống tách từ sẽ ổn định hơn và ít phụ thuộc vào kinh nghiệm cá nhân. Bắt đầu nhỏ, đo đúng, và mở rộng theo dữ liệu là cách triển khai hiệu quả nhất cho nhà máy.

---

---
