Quy Trình Thay Thế Thanh Nam Châm: Hướng Dẫn Từng Bước Cho Nhà Máy

Bạn chỉ phát hiện thanh nam châm “yếu đi” khi tạp sắt bắt đầu lọt qua, thiết bị phía sau kẹt, hoặc sản phẩm bị khiếu nại. Lúc đó, quyết định thay thế thường bị thúc ép và dễ bỏ qua nhiều bước quan trọng. Vấn đề là thay thanh nam châm không chỉ là thay một linh kiện, mà là khôi phục toàn bộ chuỗi kiểm soát dị vật kim loại cho dây chuyền.

Bài viết này giúp bạn chuyển việc thay thanh nam châm thành một quy trình chuẩn, có dữ liệu, có nghiệm thu, có kiểm soát rủi ro. Nếu nhà máy đang dùng thanh nam châm bọc inox trong lưới hoặc ngăn kéo, bạn có thể tham khảo thêm Thanh nam châm vệ sinh nhanh để hiểu cách cấu tạo và tiêu chí kỹ thuật khi thay thế.

---

Cập nhật lần cuối: 2026-06-04 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Quy Trình Thay Thế Thanh Nam Châm: Hướng Dẫn Từng Bước Cho Nhà Máy

Quy Trình Thay Thế Thanh Nam Châm là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Vì sao thay thanh nam châm phải được xem như một dự án nhỏ

Trong hệ thống tách từ công nghiệp, thanh nam châm thường là “điểm chặn cuối” bảo vệ thiết bị và chất lượng sản phẩm. Khi từ lực suy giảm, bạn không chỉ mất hiệu suất bắt sắt mà còn tăng rủi ro hỏng bơm, xước trục, kẹt van, hoặc tệ hơn là nhiễm dị vật kim loại vào thành phẩm. Một sự cố thu hồi sản phẩm có thể lớn hơn rất nhiều so với chi phí thay một bộ thanh nam châm.

Quy mô thị trường thiết bị tách từ toàn cầu hiện ở mức khoảng một tỷ đô la và có thể tiến tới trên một phẩy sáu tỷ đô la trong giai đoạn gần một thập kỷ, với tốc độ tăng trưởng bình quân khoảng 5–6%. Điều này cho thấy nhu cầu kiểm soát dị vật kim loại trong sản xuất đang trở thành tiêu chuẩn cứng. Áp lực về truy xuất nguồn gốc, kiểm soát chất lượng và an toàn vận hành ngày càng cao, buộc nhà máy phải có dữ liệu đo Gauss, dữ liệu hiệu suất bắt sắt, và hồ sơ nghiệm thu rõ ràng.

Thay thanh nam châm vì vậy phải được xử lý như một dự án nhỏ: có kế hoạch dừng máy, có phân công nhân lực, có bảng kiểm nghiệm thu, và có dữ liệu trước–sau để đánh giá hiệu quả. Khi bạn làm đúng ngay từ đầu, chu kỳ thay sẽ dài hơn, chi phí vận hành giảm xuống, và đội vận hành cũng an tâm vì quyết định dựa trên số liệu chứ không dựa trên cảm giác.

Cơ chế suy giảm từ lực và các yếu tố làm thanh yếu nhanh

Để quyết định thay thế đúng lúc, bạn cần hiểu vì sao thanh nam châm suy giảm từ lực. Lõi của phần lớn thanh nam châm công nghiệp là NdFeB vì mật độ năng lượng từ cao trong kích thước nhỏ. Với NdFeB thiêu kết, từ dư (Br) có thể đạt tới khoảng 1,45 T và lực kháng từ nội (Hcj) lên đến khoảng 2.786 kA/m. Dải nhiệt độ làm việc phụ thuộc cấp vật liệu, thường nằm trong khoảng 80–200°C. Con số này là khung tham chiếu, không có nghĩa là mọi môi trường 80°C đều an toàn, vì nhiệt tại vị trí lắp có thể cao hơn do bức xạ hoặc ma sát.

Nhược điểm lớn nhất của NdFeB là nhạy với nhiệt và ăn mòn. Khi vượt ngưỡng nhiệt, từ lực có thể suy giảm không hồi phục. Khi hơi ẩm hoặc hóa chất thâm nhập vào lõi, từ lực giảm dần theo thời gian và vỏ bọc có nguy cơ phồng hoặc nứt. Vì vậy, độ kín và lớp bảo vệ bề mặt là yếu tố sống còn. Nhiều trường hợp thanh yếu nhanh không phải do vật liệu từ kém, mà vì thiết kế bọc kín kém hoặc thao tác tháo lắp làm xước vỏ, tạo đường cho ẩm và hóa chất xâm nhập.

Một yếu tố kỹ thuật quan trọng là gradient từ trường. Hiệu quả bắt sắt không chỉ phụ thuộc Gauss cao hay thấp, mà còn phụ thuộc độ dốc trường từ tại bề mặt thanh. Nếu bề mặt bẩn hoặc bị đóng bánh, khoảng cách hiệu dụng giữa hạt kim loại và vùng trường từ mạnh bị tăng lên, khiến hạt mịn dễ lọt. Điều này giải thích vì sao một thanh còn khá mới nhưng bám bẩn nặng vẫn cho hiệu suất kém hơn thanh cũ được vệ sinh tốt.

Khi đọc dữ liệu đo, hãy tách bạch hai khái niệm: Gauss tại bề mặt và lực kéo. Gauss giúp bạn chuẩn hóa điểm đo và theo dõi xu hướng; lực kéo hữu ích để cảm nhận trực quan nhưng khó chuẩn hóa. Với mục tiêu xây SOP có thể kiểm tra, Gauss theo điểm chuẩn thường đáng tin hơn, đặc biệt khi bạn đo bằng cùng một máy đo Gauss (gaussmeter) và dùng đồ gá cố định đầu dò.

Cấu tạo thanh nam châm và những điểm cần kiểm tra trước khi thay

Một thanh nam châm công nghiệp hiếm khi là một khối nam châm trần. Thực tế, nó là một cụm lắp ráp gồm nhiều lớp: lõi NdFeB xếp theo cực, ống bọc inox, keo potting để cố định, nắp hai đầu, và các chi tiết làm kín như ron hoặc O-ring tùy thiết kế. Mỗi lớp đều tác động đến tuổi thọ và hiệu suất bắt sắt. Khi bạn hiểu cấu tạo này, bạn sẽ thấy vì sao việc thay thanh không nên chỉ tập trung vào “mạnh hay yếu”, mà phải đánh giá cả độ kín, bề mặt và khả năng vệ sinh.

Trong môi trường thực tế, điểm yếu phổ biến nhất là độ kín. Chỉ cần một vết xước nhỏ ở mối hàn hoặc một vị trí ron lão hóa là hơi ẩm có thể xâm nhập vào lõi. Với NdFeB, ăn mòn diễn ra nhanh và kéo theo suy giảm từ lực. Dấu hiệu thường gặp là vỏ thanh phồng nhẹ, xuất hiện chấm rỉ nhỏ hoặc vùng bề mặt đổi màu. Nếu bạn thấy các dấu hiệu này, hãy coi đó là cảnh báo mạnh chứ không chỉ là vấn đề thẩm mỹ.

Một điểm khác thường bị bỏ qua là độ thẳng và độ đồng tâm. Thanh cong nhẹ có thể vẫn lắp được, nhưng sẽ làm lưới lệch và tạo khe lọt dòng. Với drawer, thanh cong làm ray trượt chịu lực lệch, khiến drawer kẹt dần theo thời gian. Vì vậy trước khi thay, hãy kiểm tra độ thẳng bằng cách lăn thanh trên mặt phẳng chuẩn hoặc dùng đồng hồ so. Đây là thao tác nhỏ nhưng giúp bạn tránh rủi ro lớn sau khi lắp.

Nếu nhà máy dùng cấu hình vệ sinh nhanh, cấu tạo còn có thêm ống trượt. Ống trượt giúp giảm thời gian vệ sinh nhưng cũng nhạy với xước và biến dạng. Khi ống trượt bị xước, bụi bám vào rãnh và bề mặt khó sạch, khiến hiệu suất giảm nhanh. Vì vậy, trong lần thay, hãy kiểm tra cả ống trượt chứ không chỉ lõi nam châm. Đừng quên đánh dấu hướng lắp và lưu ảnh hiện trạng để làm hồ sơ truy xuất.

Quản lý truy xuất cũng là phần của “cấu tạo mở rộng”. Mỗi thanh nên có mã nhận dạng, hồ sơ lô vật liệu, và biên bản nghiệm thu khi lắp mới. Khi có dữ liệu này, bạn sẽ dễ dàng so sánh tuổi thọ giữa các lô, phát hiện lô có vấn đề, và đưa ra quyết định mua sắm chính xác hơn ở lần thay tiếp theo.

Gauss, lực kéo và cách đo chuẩn hóa để ra quyết định

Nhiều đội vận hành nhầm rằng Gauss càng cao thì hiệu suất càng tốt. Thực tế, Gauss là mật độ từ thông tại điểm đo, còn hiệu suất bắt sắt phụ thuộc cả khoảng cách làm việc, gradient từ trường, độ sạch bề mặt và hướng dòng liệu. Vì vậy, đo Gauss chỉ có ý nghĩa khi bạn giữ nguyên điều kiện đo. Một thay đổi nhỏ vài milimet ở khoảng cách đo có thể làm số đọc chênh đáng kể.

Để chuẩn hóa, bạn nên dùng đồ gá cố định đầu dò và giữ nguyên góc đo. Với thanh mới, hãy đo tại nhiều điểm dọc thân và gần hai đầu, ghi rõ vị trí và điều kiện bề mặt. Với grate hoặc drawer, nên chọn một số thanh đại diện và đo ở cùng vị trí tương đối trên mỗi thanh. Với pipe magnet, nếu không đo trực tiếp lõi được, hãy đo tại các điểm kiểm tra được nhà cung cấp chỉ định để đảm bảo dữ liệu có thể so sánh qua thời gian.

Việc hiệu chuẩn máy đo Gauss cũng quan trọng không kém. Nếu thiết bị đo sai, toàn bộ quyết định thay sẽ sai theo. Trong nội bộ, bạn có thể xây lịch hiệu chuẩn định kỳ và ghi rõ ngày hiệu chuẩn trên biểu mẫu đo. Một số nhà máy còn dùng vòng Helmholtz hoặc chuẩn nội bộ để kiểm tra nhanh trước khi đo hàng loạt, mục tiêu là đảm bảo sai lệch nằm trong phạm vi chấp nhận.

Khi đọc kết quả, hãy nhìn cả mức trung bình lẫn điểm yếu nhất. Một thanh có trung bình cao nhưng có một điểm rơi thấp bất thường có thể đang bị ăn mòn cục bộ hoặc bị nứt vi mô bên trong. Điều này thường dẫn đến suy giảm nhanh ở các lần đo tiếp theo. Ngược lại, nếu toàn bộ điểm đo giảm đều, đó thường là suy giảm do nhiệt hoặc lão hóa vật liệu. Hai dạng suy giảm này gợi ý cách xử lý khác nhau: suy giảm cục bộ nên ưu tiên thay sớm, suy giảm đồng đều có thể theo dõi thêm nếu hiệu suất vẫn ổn.

Khi nào cần thay: dữ liệu Gauss, hiệu suất bắt sắt và dấu hiệu cơ khí

Thay thanh theo kiểu “hỏng thì thay” là công thức dẫn đến downtime bất ngờ. Cách thực dụng là đặt tiêu chí thay theo bốn nhóm tín hiệu: dữ liệu Gauss, hiệu suất bắt sắt, dấu hiệu cơ khí/vệ sinh và yếu tố an toàn. Trong bốn nhóm này, dữ liệu Gauss là nền tảng vì nó cho phép bạn nhìn xu hướng theo thời gian.

Trước tiên, bạn cần xây mốc chuẩn cho thanh mới. Một cách làm phổ biến là đo nhiều điểm trên mỗi thanh, ví dụ đo dọc thân thanh ở nhiều vị trí và thêm các điểm gần hai đầu, sau đó lấy trung bình. Mốc chuẩn này phải được ghi nhận ngay khi thanh mới và bề mặt sạch. Từ đó bạn đặt ngưỡng hành động theo phần trăm suy giảm hoặc theo mức Gauss thấp nhất. Bởi mỗi nhà máy có điều kiện vận hành khác nhau, bạn nên chạy song song thanh mới và thanh cũ trong một giai đoạn ngắn, so sánh lượng sắt thu được và liên hệ với số đo Gauss để xác định ngưỡng phù hợp.

Nhóm tín hiệu thứ hai là hiệu suất bắt sắt. Ở nhà máy, bạn có thể theo dõi khối lượng mạt sắt thu được theo ca, số lần alarm của thiết bị phát hiện kim loại sau separator, hoặc số sự cố cơ khí liên quan kim loại theo tháng. Nếu Gauss chỉ giảm nhẹ nhưng các chỉ số vận hành bắt đầu xấu đi, bạn vẫn phải ưu tiên thay sớm. Ngược lại, nếu Gauss giảm theo thời gian nhưng hiệu suất vẫn ổn định, bạn có thể kéo dài chu kỳ thay và tăng tần suất theo dõi.

Nhóm tín hiệu thứ ba là dấu hiệu cơ khí và vệ sinh. Vỏ thanh bị móp, xước sâu, phồng bất thường hoặc bề mặt bám bẩn cứng là cảnh báo mạnh. Những dấu hiệu này thường đi kèm rủi ro ăn mòn lõi, gây suy giảm từ lực và nguy cơ nứt vỏ. Với môi trường thực phẩm hoặc dược, tiêu chí vệ sinh có thể nghiêm ngặt hơn cả tiêu chí từ lực, vì bề mặt không sạch có thể tạo điểm bám vi sinh.

Nhóm tín hiệu thứ tư là an toàn và tuân thủ. Nếu thanh nằm trong khu vực có nguy cơ bụi nổ, hoặc nằm trước thiết bị quan trọng, mọi dấu hiệu rò kín, kẹt cơ cấu hoặc thao tác vệ sinh không an toàn đều nên được coi là tín hiệu kích hoạt thay thế. Chi phí thanh trong tình huống này luôn nhỏ hơn rủi ro dừng dây chuyền hoặc sự cố an toàn.

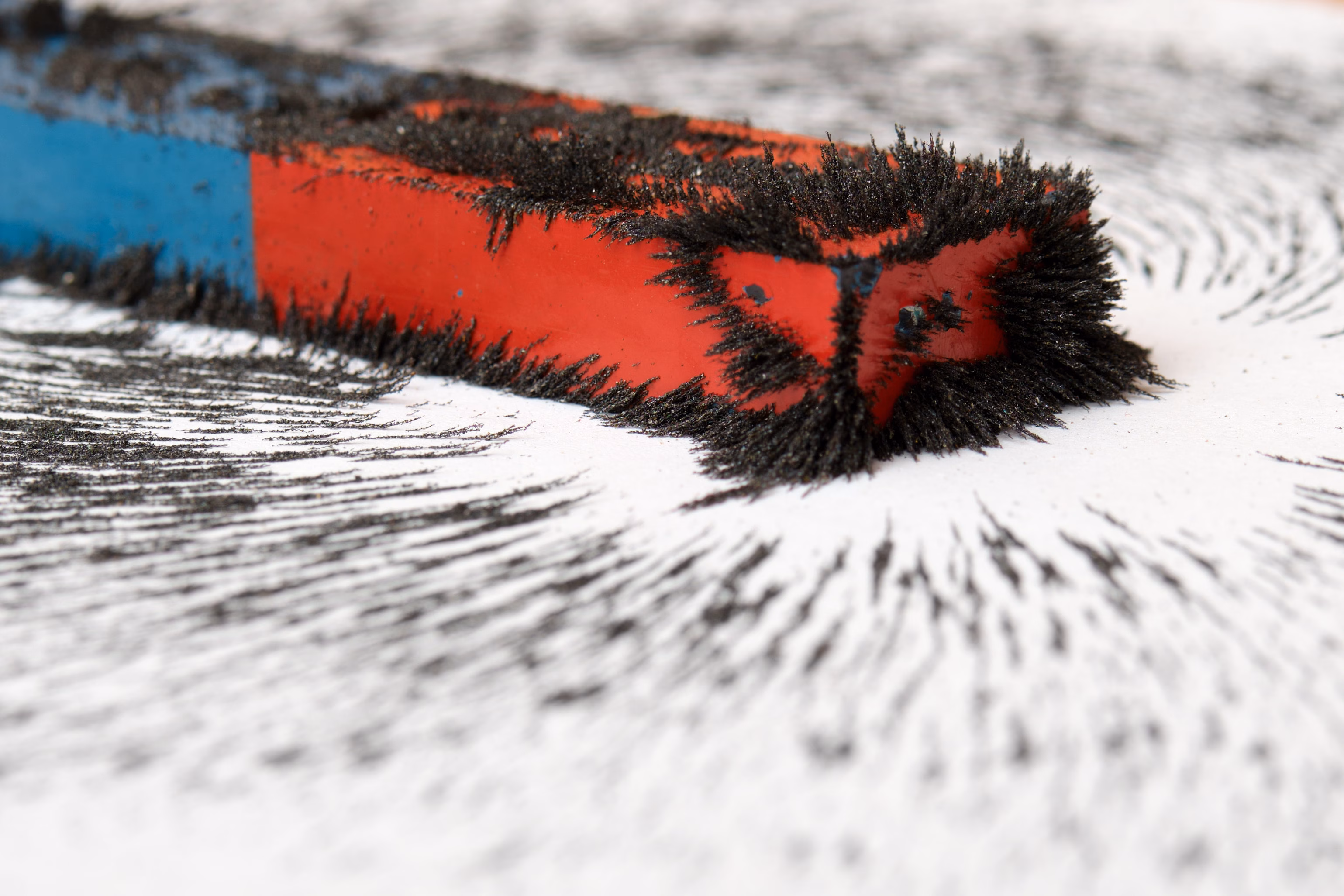

Mạt kim loại bám trên bề mặt nam châm là dữ liệu trực quan về hiệu suất bắt sắt.

Chuẩn bị thay thế: kế hoạch dừng máy, LOTO và vật tư

Chuẩn bị là phần quyết định 50% hiệu quả của lần thay. Khi chuẩn bị kém, bạn dễ gặp rò rỉ, lệch lưới hoặc thanh kẹt, khiến downtime kéo dài hơn dự tính. Chuẩn bị tốt bắt đầu từ kế hoạch dừng máy, phân loại cấu hình và dự trù thời gian.

Một số mốc thời gian thường gặp giúp bạn ước lượng nguồn lực. Với drawer hoặc grate nhỏ, việc thay thanh có thể mất khoảng 60–120 phút mỗi điểm, tính cả vệ sinh, tháo lắp, đo Gauss và chạy thử. Với pipe magnet có áp lực, thời gian có thể tăng lên khoảng 3–6 giờ do cần xả áp, thay ron và thử kín. Với plate magnet treo, thời gian thường khoảng 2–4 giờ vì phải nâng hạ và căn chỉnh lại khoảng cách làm việc. Các con số này chỉ là gợi ý ban đầu; bạn nên hiệu chỉnh theo thiết bị thực tế và kỹ năng đội kỹ thuật.

Trong mọi trường hợp, LOTO là bắt buộc. Bạn không chỉ cô lập điện mà còn phải cô lập khí nén, thủy lực, áp lực đường ống, nhiệt và cả rủi ro trọng lực đối với plate treo. Một bảng kiểm LOTO tốt luôn bao gồm người chịu trách nhiệm, trạng thái khóa và bước xác nhận trước khi thao tác. Nếu nhà máy có quy trình LOTO nội bộ, hãy đồng bộ hóa quy trình thay thanh vào quy trình đó để đảm bảo tuân thủ.

Về vật tư, nguyên tắc quan trọng nhất là “đã mở là thay ron”. Với pipe magnet, O-ring và gioăng phải được thay mới 100%. Với drawer hoặc grate, gioăng bị mòn phải được thay ngay. Bạn cũng cần chuẩn bị thanh mới đúng kích thước, đúng vật liệu vỏ và đúng cấp từ. Các vật tư phụ như keo ren, tem niêm phong, và dụng cụ vệ sinh không xơ cũng nên được chuẩn bị trước để tránh việc tháo lắp xong nhưng phải chờ vật tư bổ sung.

Về dụng cụ, hãy chia thành ba nhóm để kiểm soát: nhóm cơ khí (cờ lê lực, lục giác, kìm phe, búa nhựa, dưỡng căn), nhóm đo (máy đo Gauss, thước cặp, đồng hồ so nếu cần căn chỉnh) và nhóm vệ sinh (khăn không xơ, cồn hoặc dung dịch phù hợp, bàn chải nylon). Đừng dùng dụng cụ thép cạy trực tiếp lên vỏ thanh vì sẽ tạo vết xước, mở đường cho ăn mòn. Ngoài ra, lực hút của nam châm có thể kéo dụng cụ kim loại rơi vào vỏ thiết bị, nên hãy dùng khay dụng cụ và kiểm đếm trước–sau thao tác để tránh thất lạc. Về nhân lực, nên có ít nhất một kỹ sư cơ khí phụ trách tháo lắp, một người QA/QC đo Gauss và ghi nhận nghiệm thu, và một người giám sát an toàn. Tách rõ vai trò giúp tránh tình trạng vừa tháo vừa đo, vừa thao tác vừa xác nhận, dẫn đến sai sót hoặc thiếu dữ liệu.

Quy trình tháo–lắp theo cấu hình phổ biến

Dù mỗi nhà máy có thiết kế riêng, quy trình tháo–lắp thường bám theo một trình tự chung: dừng cấp liệu, cô lập năng lượng, tháo thiết bị theo hướng dẫn, vệ sinh và kiểm tra seat, lắp thanh mới theo đúng hướng, rồi chuyển sang phần nghiệm thu. Khi viết SOP nội bộ, bạn nên tách rõ phần trình tự chung và phần chi tiết theo cấu hình để kỹ thuật viên dễ áp dụng.

Trình tự chung có thể mô tả gọn trong sáu bước: dừng máy và xả hết sản phẩm, LOTO toàn bộ nguồn năng lượng liên quan, mở cửa/vỏ thiết bị theo quy trình an toàn, tháo và thay thanh, lắp lại theo mô-men siết chuẩn, rồi chuyển sang đo Gauss và kiểm tra kín. Đây là phần bạn có thể áp dụng cho mọi cấu hình, còn phần dưới đây là các điểm khác nhau cần chú ý theo từng thiết bị.

Lưới nam châm (grate) nhiều thanh song song

Với grate, mục tiêu là thay thanh mà không làm lệch lưới. Lệch lưới tạo khe lọt dòng và làm mất hiệu quả bắt sắt dù Gauss của thanh mới vẫn cao. Vì vậy, trước khi tháo, hãy đánh dấu hướng lắp và vị trí lưới để tránh lắp ngược. Sau khi tháo, kiểm tra seat đặt thanh xem có mạt sắt kẹt hoặc méo khung hay không. Khi lắp thanh mới, siết lực theo tiêu chuẩn nội bộ và kiểm tra khoảng cách song song giữa các thanh bằng thước lá hoặc dưỡng căn.

Một lỗi phổ biến là siết lệch làm vênh khung. Khi đó lưới vẫn lắp được nhưng tạo khe lọt dòng ở mép, khiến hạt kim loại nhỏ lọt qua. Vì vậy, hãy siết theo trình tự chéo và kiểm tra lại song song sau khi siết. Nếu có thể, bạn nên ghi nhận ảnh hiện trạng trước và sau thay để lưu hồ sơ.

Nam châm ngăn kéo (drawer)

Với drawer, rủi ro lớn nhất là kẹt ray và rò bụi tại mép kín. Khi kéo drawer ra, thao tác nên đều tay để tránh mạt sắt rơi vãi vào ray. Trước khi tháo thanh, vệ sinh bề mặt ngoài để giảm nguy cơ nhiễm bẩn chéo. Khi lắp thanh mới, kiểm tra độ đồng phẳng của mặt kín drawer; nếu drawer bị vênh, gioăng sẽ không kín và bụi sẽ rò ra ngoài.

Sau khi lắp, nên chạy thử đóng mở vài lần để đảm bảo hành trình trơn tru. Với nhà máy có yêu cầu vệ sinh cao, bạn có thể cân nhắc sử dụng dòng Lưới nam châm lọc sắt vệ sinh nhanh hoặc cấu hình vệ sinh nhanh để giảm thời gian vệ sinh, nhưng vẫn phải giữ nguyên quy trình đo Gauss sau thay.

Nam châm phẳng (plate)

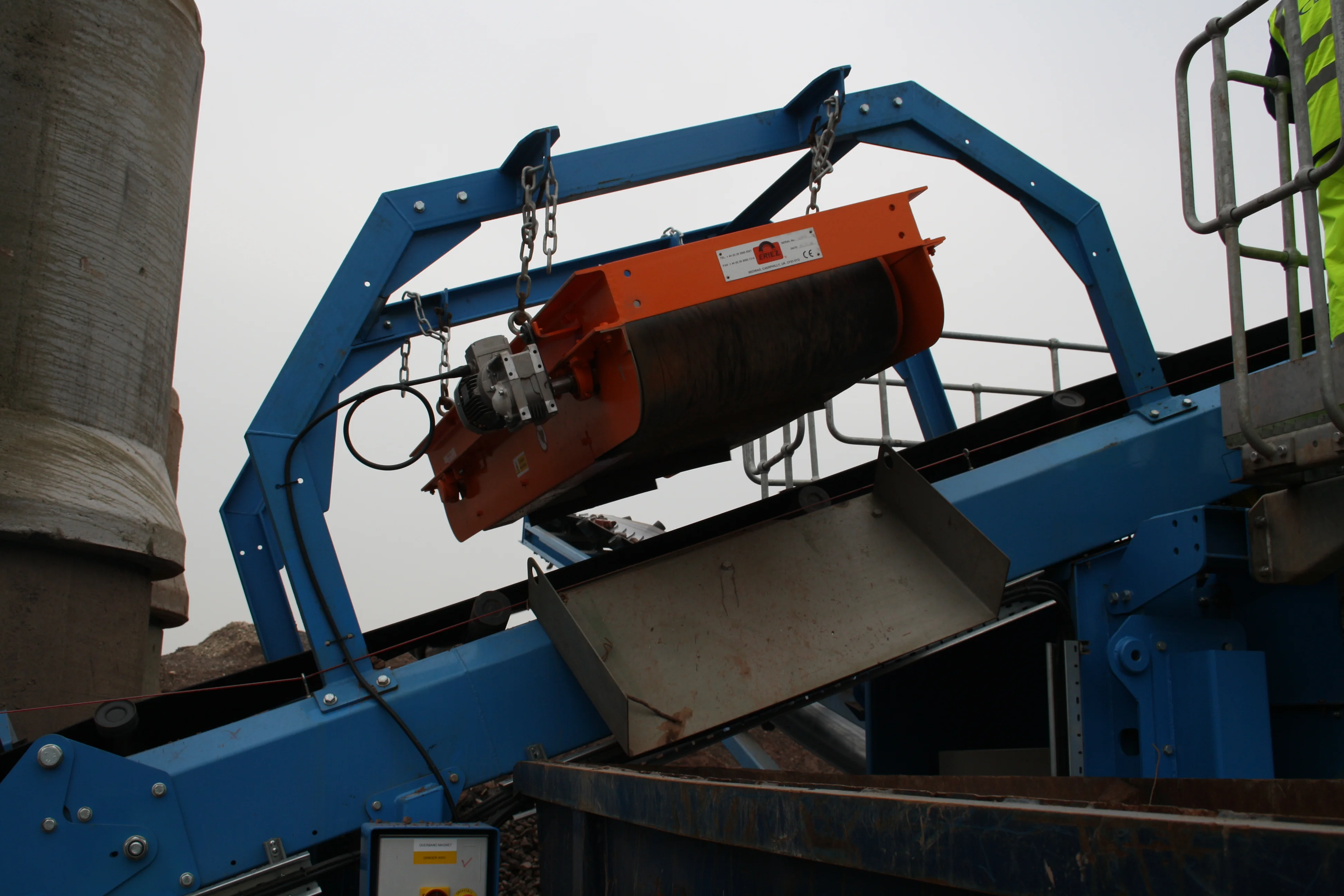

Plate magnet thường treo trên băng tải hoặc đặt tại vị trí cố định. Điểm nhạy nhất là an toàn nâng hạ và khoảng cách làm việc. Trước khi tháo, phải thiết lập vùng cấm bên dưới để tránh rủi ro rơi. Khi tháo, nên dùng pa lăng hoặc xe nâng để giữ tải; tuyệt đối không tháo bu-lông khi chưa có thiết bị nâng.

Nếu plate là dạng sealed, bạn thường phải thay cả cụm. Nếu thiết kế cho phép thay thanh bên trong, hãy đảm bảo hướng cực và vị trí lắp theo hướng dẫn kỹ thuật. Sau khi lắp lại, cần căn chỉnh độ cao và khoảng cách tới dòng liệu. Nếu khoảng cách tăng lên, lực hút tại điểm làm việc sẽ giảm mạnh dù Gauss bề mặt còn cao. Trong các ứng dụng băng tải, bạn có thể tham khảo Nam châm lọc sắt phẳng để đối chiếu cấu hình và khoảng cách lắp đặt phù hợp.

Nam châm ống chảy (pipe magnet)

Pipe magnet thường gặp nhất trong các dây chuyền bột, hạt mịn hoặc chất lỏng. Khác với grate hay drawer, pipe magnet có yêu cầu nghiêm ngặt về độ kín. Khi thay, bạn phải xả áp, giảm nhiệt và xác nhận đường ống an toàn trước khi mở. Sau khi tháo, thay toàn bộ gioăng và O-ring là bắt buộc. Lỗi phổ biến nhất là tái sử dụng gioăng cũ hoặc đặt sai rãnh, dẫn đến rò kín sau khi chạy.

Một số thiết kế pipe magnet hiện đại đạt mật độ từ thông khoảng 12.000 gauss và sử dụng lõi nhiều tấm cực để tăng điểm bám hạt nhỏ. Cấu hình này giúp bắt hạt mịn rất hiệu quả, nhưng cũng làm bề mặt nhạy với bám bẩn. Khi thay thanh, bạn nên tận dụng thời gian dừng máy để làm sạch kỹ bề mặt, chuẩn hóa góc cạo và thời gian vệ sinh nhằm tạo dữ liệu so sánh về lượng sắt thu được theo ca.

Nếu nhà máy có nhiều mặt bích khác nhau, hãy lập danh sách chuẩn kết nối trước khi thay. Sai kích thước gioăng hoặc mặt bích không khớp là nguyên nhân kéo dài downtime phổ biến nhất ở pipe magnet. Việc chuẩn hóa kho ron/gioăng theo danh sách tuyến ống sẽ giảm rủi ro này đáng kể.

Bảo trì đúng quy trình giúp giảm downtime và bảo vệ thiết bị thiết bị phía sau.

Bảng so sánh cấu hình và độ khó thay thế

Khi lập kế hoạch thay thanh, việc so sánh nhanh các cấu hình giúp bạn phân bổ thời gian và nguồn lực hợp lý. Cấu hình càng phức tạp thì rủi ro thao tác càng cao, và yêu cầu nghiệm thu càng nghiêm ngặt. Bảng dưới đây không nhằm thay thế hướng dẫn của nhà cung cấp, nhưng là một khung tham chiếu thực dụng để lập lịch dừng máy và chuẩn bị vật tư.

Cấu hình	Ưu điểm vận hành	Rủi ro chính khi thay	Độ khó thay	Gợi ý kiểm tra sau thay
Grate (lưới)	Tăng xác suất bắt sắt nhờ nhiều thanh song song	Lệch lưới, lọt dòng liệu	Trung bình	Kiểm tra song song, đo Gauss định kỳ
Drawer	Dễ vệ sinh, thao tác trực quan	Kẹt ray, rò bụi ở mép kín	Thấp–TB	Kiểm tra độ kín, chạy thử đóng mở
Plate	Bắt vật lớn, bảo vệ băng tải	Rủi ro nâng hạ, sai khoảng cách làm việc	Trung bình	Căn chỉnh khoảng cách, kiểm tra treo
Pipe	Hiệu quả với bột mịn, làm việc kín	Rò kín, sai gioăng, thao tác sai trình tự	Cao	Leak test bắt buộc, đo Gauss sau thay

Nếu bạn quản lý nhiều điểm tách từ, bảng này giúp ưu tiên điểm rủi ro cao trước. Ví dụ, pipe magnet dù ít điểm hơn nhưng có rủi ro rò kín và downtime cao nên cần chuẩn bị kỹ. Grate và drawer có thể thay nhanh hơn, nhưng vẫn cần kiểm soát lưới lệch và ray trượt để tránh suy giảm hiệu suất sau thay.

Kiểm tra sau thay: đo Gauss, kiểm kín, căn chỉnh và chạy thử

Nghiệm thu sau thay phải được xem là phần bắt buộc của quy trình. Nếu bỏ qua bước này, bạn không có dữ liệu để đánh giá hiệu quả thay thanh và cũng không có cơ sở để quyết định chu kỳ thay lần sau. Một nghiệm thu tốt thường gồm năm lớp kiểm tra, và mỗi lớp đều cần ghi nhận vào biểu mẫu.

Lớp đầu tiên là đo Gauss tại điểm chuẩn. Bạn phải dùng cùng một máy đo Gauss đã hiệu chuẩn nội bộ, đặt đầu dò theo cùng một vị trí và góc đặt. Ghi nhận phải gồm mã thanh, vị trí điểm đo, nhiệt độ môi trường, người đo và điều kiện bề mặt. Mục tiêu không chỉ là “Gauss cao” mà còn phải đồng đều dọc theo thanh và ổn định qua nhiều lần đo lặp.

Lớp thứ hai là kiểm tra độ kín, đặc biệt quan trọng với pipe magnet và drawer. Hãy kiểm tra gioăng có bị cắn, mặt bích có vênh hay không, và thực hiện leak test theo tiêu chuẩn nội bộ. Lớp thứ ba là căn chỉnh cơ khí: grate phải không lệch, drawer phải trượt êm, plate phải đúng khoảng cách làm việc. Lớp thứ tư là chạy thử không tải rồi tăng dần tải, quan sát dòng liệu và điểm kẹt. Lớp cuối cùng là nghiệm thu và bàn giao giữa QA/QC, vận hành và an toàn.

Để giảm sai sót, bạn nên chuẩn hóa biểu mẫu nghiệm thu và lưu lại dữ liệu điện tử. Dữ liệu này là cơ sở để đánh giá hiệu suất sau thay, tính toán ROI và xây chu kỳ bảo trì. Khi có dữ liệu, bạn sẽ biết thanh nào suy giảm nhanh hơn, cấu hình nào cần ưu tiên, và điểm nào cần cải thiện về thiết kế.

Tình huống thực tế: pipe magnet mật độ từ cao trong dây chuyền bột

Trong một dây chuyền bột thực phẩm, nhà cung cấp thiết bị tách từ triển khai pipe magnet với mật độ từ thông khoảng 12.000 gauss và lõi dạng côn nhiều tấm cực để tăng điểm bám hạt mịn. Cấu hình này cho hiệu quả bắt sắt tốt hơn rõ rệt ở hạt nhỏ, nhưng cũng làm bề mặt nhạy với bám bẩn và tăng yêu cầu vệ sinh. Khi thay thanh nam châm trong pipe magnet loại này, chỉ cần bề mặt bị đóng bánh mỏng là lợi thế thiết kế gần như mất hết, vì gradient từ trường bị “che” bởi lớp bẩn. Điểm thứ hai là chuẩn kết nối. Hệ thống thường dùng nhiều chuẩn mặt bích khác nhau như DIN hoặc Jacob, kéo theo yêu cầu kho ron/gioăng phải chuẩn hóa theo danh sách tuyến ống. Nếu bạn thiếu đúng loại gioăng, thời gian dừng máy sẽ kéo dài dù thanh nam châm đã sẵn. Đây là lý do nên chuẩn bị vật tư theo cấu hình thiết bị, không nên dùng một loại gioăng cho tất cả.

Điểm thứ ba là an toàn thao tác. Nhiều thiết kế pipe magnet có cơ cấu khóa an toàn để tránh mở khi thiết bị đang chạy. Trong thực tế, thao tác mở sai thời điểm là một trong những rủi ro lớn nhất, vì lực hút mạnh cộng với áp lực đường ống có thể tạo ra tình huống nguy hiểm. Khi xây quy trình thay, bạn nên coi cơ cấu khóa an toàn là yêu cầu bắt buộc chứ không phải tùy chọn.

Nhìn chung, tình huống này cho thấy một điều: càng mạnh và càng hiện đại thì quy trình thay càng phải chuẩn hóa. Bạn không thể chỉ tập trung vào lực hút, mà phải kiểm soát sạch bề mặt, chuẩn hóa phụ tùng và xây bảng kiểm nghiệm thu đủ chi tiết.

Sai sót thường gặp khi thay và cách phòng tránh

Nhiều sự cố phát sinh không phải vì vật liệu kém mà vì thao tác chưa chuẩn. Sai sót phổ biến nhất là thanh kẹt không rút ra được do mạt sắt đóng bánh hoặc sản phẩm hút ẩm tạo keo. Phòng tránh bằng cách xả hết sản phẩm, vệ sinh sơ bộ và chỉ dùng búa nhựa gõ nhẹ theo phương trục, tuyệt đối không nạy ngang làm móp vỏ.

Sai sót thứ hai là nhiễm bẩn chéo trong lúc tháo. Khi đặt thanh bẩn lên bàn sạch hoặc dùng khăn lau tái sử dụng, bạn vừa mất vệ sinh vừa làm bẩn cơ cấu trượt. Cách tốt nhất là phân vùng bẩn–sạch, dùng khay hứng và khăn dùng một lần theo ca. Sai sót thứ ba là lệch lưới hoặc lắp ngược hướng. Hãy đánh dấu hướng lắp và siết chéo để tránh vênh khung.

Sai sót tiếp theo là hỏng vỏ bọc do dùng dụng cụ thép cạy trực tiếp lên vỏ hoặc va đập khi nâng hạ. Bạn nên dùng dụng cụ nhựa hoặc đồng, có lớp lót cao su và quy định “không đặt thanh trực tiếp lên nền”. Với pipe magnet, lỗi gây rò rỉ thường đến từ việc tái sử dụng gioăng hoặc siết quá lực làm cắn ron. Vì vậy, quy tắc “đã mở là thay ron” cần được coi là bắt buộc.

Lựa chọn thanh thay thế: chọn đúng vật liệu và cấu hình

Không phải lúc nào cũng nên mua “thanh mạnh nhất”. Mục tiêu là chọn thanh phù hợp với nhiệt độ, môi trường ăn mòn, cấu hình cơ khí và yêu cầu vệ sinh. Một ma trận lựa chọn đơn giản giúp bạn tránh quyết định cảm tính.

Tiêu chí	Câu hỏi kỹ thuật cần trả lời	Gợi ý mục tiêu	Cách xác minh
Nhiệt độ	Nhiệt độ cao nhất tại vị trí thanh?	Chọn cấp NdFeB phù hợp dải 80–200°C	Log nhiệt/đo thực địa
Ăn mòn	Có hơi ẩm, CIP hoặc hóa chất?	Ưu tiên bọc kín, kiểm kín kỹ	Leak test + kiểm bề mặt
Cấp từ	Gauss mục tiêu là bao nhiêu?	Ví dụ pipe magnet có thể đạt ~12.000 gauss	Báo cáo đo Gauss
Kết nối	Kích thước, ren, mặt bích?	Đối chiếu DIN/Jacob/chuẩn nội bộ	Bản vẽ, đo tại chỗ
Vệ sinh	Có cần vệ sinh nhanh?	Ưu tiên cấu hình dễ tháo, vệ sinh nhanh	Thử nghiệm tại chỗ
An toàn	Có rủi ro mở khi đang chạy?	Cân nhắc cơ cấu khóa an toàn	Nghiệm thu tại xưởng/hiện trường

Về vật liệu lõi, NdFeB thiêu kết là lựa chọn phổ biến khi cần lực hút cao. NdFeB bonded có cơ tính tốt hơn nhưng từ lực thấp hơn do mật độ vật liệu thấp. NdFeB hot-pressed có thể chịu nhiệt cao hơn, phù hợp môi trường nóng nhưng chi phí cao và không phải lúc nào cũng sẵn hàng. Bản chất của lựa chọn vật liệu là cân bằng giữa lực hút, nhiệt độ, độ bền và chi phí. Nếu môi trường của bạn nhiều hơi ẩm hoặc hóa chất, độ kín và lớp phủ bề mặt có thể quan trọng hơn việc tăng thêm vài trăm Gauss.

Ở góc nhìn vật liệu, NdFeB thiêu kết có thể đạt từ dư cao và lực kháng từ lớn, nên phù hợp khi cần lực hút mạnh trong kích thước nhỏ. Nhưng nó cũng giòn và nhạy ăn mòn, vì vậy lớp phủ và độ kín phải được ưu tiên. NdFeB bonded dùng chất kết dính để tạo hình nên cơ tính tốt hơn, nhưng vì mật độ vật liệu thấp nên lực hút giảm, phù hợp hơn với ứng dụng nhẹ hoặc nơi cần hình dạng đặc biệt. NdFeB hot-pressed có thể cho tính chất từ gần với thiêu kết và chịu nhiệt tốt hơn, một số tài liệu nêu mức năng lượng từ có thể đạt khoảng 240–360 kJ/m³. Điều này gợi ý rằng nếu khu vực làm việc thường xuyên nóng hoặc có đỉnh nhiệt, bạn nên xem xét cấp vật liệu phù hợp thay vì chỉ tăng Gauss danh nghĩa. Ngoài NdFeB, một số nhà máy dùng SmCo hoặc Ferrite khi môi trường nhiệt cao hoặc cần ổn định dài hạn. SmCo chịu nhiệt tốt hơn nhưng giá cao, còn Ferrite bền trong môi trường ẩm nhưng lực hút thấp hơn. Lựa chọn cuối cùng nên dựa vào dữ liệu vận hành thực tế: nhiệt độ thực tế tại vị trí lắp, mức độ ăn mòn, và hiệu suất bắt sắt yêu cầu. Chọn “quá mạnh” không phải lúc nào cũng tốt, vì lực hút lớn có thể kéo nhiều mạt sắt bám dày, làm vệ sinh khó hơn và tăng thời gian dừng máy. Một yếu tố thường bị bỏ qua là tiêu chuẩn quản lý chất lượng của nhà cung cấp. Nếu thanh nam châm là vật tư quan trọng, hãy ưu tiên nhà cung cấp có hệ thống quản lý chất lượng rõ ràng, có COA và có khả năng truy xuất lô vật liệu. Điều này giúp bạn giảm rủi ro khác lô và kiểm soát tốt hơn khi có sự cố.

Thiết lập lịch bảo trì sau thay để kéo dài tuổi thọ

Thay thanh xong không có nghĩa là bạn đã “xong việc”. Tuổi thọ của thanh phụ thuộc vào cách bạn vệ sinh và theo dõi sau thay. Nếu bạn không có lịch vệ sinh và lịch đo định kỳ, chu kỳ thay sẽ ngắn dần vì thanh mới cũng bị suy giảm nhanh do bám bẩn hoặc môi trường xấu.

Một lịch bảo trì thực dụng thường dựa trên cấu hình. Với grate hoặc drawer ở tuyến sản phẩm mịn, vệ sinh có thể theo ca hoặc theo ngày. Đo Gauss có thể theo tháng nếu môi trường ổn định, hoặc dày hơn nếu có rung, nhiệt hoặc hóa chất. Với plate magnet trên băng tải, tần suất kiểm tra có thể thưa hơn nhưng vẫn cần ghi nhận lượng sắt thu được để theo dõi xu hướng.

Một cách làm hiệu quả là phân nhóm điểm tách từ theo mức rủi ro. Nhóm rủi ro cao là các điểm bảo vệ thiết bị đắt tiền hoặc nằm ở môi trường nóng, ẩm, có hóa chất; nhóm rủi ro trung bình là các điểm ít chịu nhiệt nhưng lưu lượng lớn; nhóm rủi ro thấp là các điểm phụ hoặc tuyến dự phòng. Khi đã phân nhóm, bạn có thể tăng tần suất đo ở nhóm rủi ro cao và giảm ở nhóm thấp, tránh việc “đo dàn đều” mà không tạo ra giá trị. Cách này giúp tiết kiệm nhân lực nhưng vẫn giữ an toàn vận hành vì bạn tập trung vào nơi có hậu quả lớn nhất nếu tạp sắt lọt. Ngoài ra, bạn nên thống nhất định nghĩa “sạch” và “bẩn” khi ghi nhận dữ liệu. Ví dụ, nếu bề mặt thanh được vệ sinh ngay trước khi đo, hãy ghi chú rõ trạng thái đó để so sánh đúng. Nếu bạn đo khi bề mặt còn bám lớp sản phẩm, hãy ghi lại điều kiện để tránh hiểu sai xu hướng. Khi dữ liệu có ngữ cảnh, bạn sẽ hiểu được nguyên nhân suy giảm là do vật liệu, do môi trường, hay chỉ do lịch vệ sinh chưa phù hợp. Điều quan trọng là ghi lại dữ liệu theo một định dạng thống nhất: ngày thay, Gauss trước–sau, lượng sắt thu được, và bất kỳ bất thường nào trong vận hành. Khi có dữ liệu liên tục, bạn sẽ nhìn được xu hướng suy giảm và có cơ sở điều chỉnh lịch thay. Dữ liệu cũng giúp bạn chứng minh hiệu quả của việc thay thanh trước khi xảy ra sự cố. Đây là nền tảng cho bảo trì dự đoán.

Lợi ích kinh tế và quản trị rủi ro khi thay đúng thời điểm

Một bài toán kinh tế đơn giản có thể giúp bạn thuyết phục quản lý. Hãy giả định một dây chuyền đóng gói có hai điểm drawer, mỗi drawer bảy thanh, giá mỗi thanh khoảng 3.500.000 VND. Chi phí vật tư sẽ vào khoảng 49.000.000 VND. Nếu thời gian dừng máy ba giờ và chi phí downtime 25.000.000 VND mỗi giờ, tổng chi phí dự án thay vào khoảng 124.000.000 VND.

Lợi ích có thể đến từ hai hướng: giảm sự cố hư thiết bị do kim loại và giảm rủi ro trả hàng. Giả sử bạn giảm được một sự cố kẹt hoặc rách bơm mỗi quý, chi phí sửa và vệ sinh khoảng 60.000.000 VND mỗi lần, và tránh được một khiếu nại lớn khoảng 200.000.000 VND mỗi năm. Khi cộng lại, lợi ích năm có thể ở mức 440.000.000 VND, tạo ra ROI khoảng 2,5 lần và thời gian hoàn vốn chỉ vài tháng. Đây là ví dụ minh họa, nhưng nó cho thấy thay thanh đúng thời điểm không phải chi phí mà là đầu tư bảo vệ dây chuyền.

Để ROI không chỉ là con số đẹp, bạn cần dữ liệu trước–sau rõ ràng: Gauss trước–sau, lượng sắt thu được theo tuần, số sự cố liên quan kim loại và số lần dừng vệ sinh bất thường. Khi có dữ liệu, bạn không chỉ chứng minh hiệu quả thay thanh mà còn cải thiện thiết kế và quy trình vận hành.

Kết luận

Quy trình thay thanh nam châm công nghiệp từ chuẩn bị dừng máy, tháo lắp theo từng cấu hình đến đo Gauss, nghiệm thu và lập kế hoạch bảo trì ổn định.
