Thiết Kế Mạch Từ Cho Máy Tách Từ: Tối Ưu Gradient & Vùng Làm Việc (Deep Dive )

Bạn có tin rằng một máy tách từ có "gauss bề mặt" cực cao vẫn có thể thất bại trong việc lọc sắt? Trong thực tế, tôi đã chứng kiến nhiều nhà máy đầu tư những bộ nam châm có chỉ số bề mặt lên tới 10.000 - 12.000 Gauss, nhưng khi vận hành lại để lọt những mảnh kim loại nguy hiểm nằm sâu trong lớp liệu. Vấn đề không nằm ở sức mạnh của nam châm, mà nằm ở thiết kế mạch từ chưa tối ưu cho vùng làm việc cụ thể.

Bài viết chuyên sâu này sẽ đưa bạn đi từ những nguyên lý vật lý cốt lõi nhất của mạch từ, đến các chiến lược tối ưu hóa gradient lực từ (dB/dx) để đạt hiệu suất tách cao nhất. Chúng ta sẽ không chỉ dừng lại ở lý thuyết suông, mà sẽ đi sâu vào tính toán thực tế, lựa chọn vật liệu khôn ngoan và ứng dụng công cụ mô phỏng FEA hiện đại.

Cập nhật lần cuối: 2026-03-20 — Tác giả: Nam châm Hoàng Nam, chuyên gia giải pháp nam châm công nghiệp

Trả lời nhanh: Thiết Kế Mạch Từ Cho Máy Tách Từ: Tối Ưu Gradient & Vùng Làm Việc (Deep Dive )

Thiết Kế Mạch Từ Cho Máy Tách Từ là chủ đề quan trọng trong ứng dụng nam châm công nghiệp. Nội dung dưới đây giải thích khái niệm, nguyên lý, yếu tố ảnh hưởng và cách áp dụng thực tế, giúp bạn chọn giải pháp phù hợp và đảm bảo an toàn vận hành.

Executive Summary: Tại Sao Gradient & Vùng Làm Việc Lại Quan Trọng?

Trong các ngành công nghiệp như khai thác khoáng sản, chế biến thực phẩm, hay tái chế, máy tách từ đóng vai trò "người gác cổng" loại bỏ tạp chất kim loại. Tuy nhiên, nhiệm vụ này phức tạp hơn nhiều việc chỉ cần một cục nam châm mạnh. Bạn đang phải đối mặt với một bài toán vật lý về sự cân bằng lực: lực từ phải chiến thắng được lực cản của dòng chảy, lực ma sát, lực quán tính và trọng lực để kéo được hạt từ ra khỏi dòng liệu.

Một sự thật ít người để ý: Lực từ chỉ mạnh khi nó tác động đúng vị trí. Cùng là một mức từ trường bề mặt, nhưng hai thiết kế mạch từ khác nhau sẽ cho hiệu quả hoàn toàn khác biệt.

• Nam châm có gradient cao: Tạo ra lực hút cực mạnh ở khoảng cách gần, rất tốt để bắt các hạt sắt mịn, mạt sắt nhỏ ngay sát bề mặt. Phù hợp cho các dòng liệu mỏng, chảy chậm.
• Nam châm có vùng làm việc sâu (Reach-out tốt): Duy trì được lực hút ở khoảng cách xa bề mặt nam châm. Đây là yếu tố sống còn khi bạn cần lọc sắt từ trong lớp liệu dày trên băng tải, hoặc trong dòng chảy lớn.

Ví dụ, với Máy tuyển từ tang trống (Magnetic Drum), thiết kế phần tử từ bên trong thường sử dụng các cực từ xen kẽ (N-S-N-S) để tạo ra sự "khuấy động" từ tính, giúp hạt sắt tự xoay và giải phóng vật liệu bị kẹt, đồng thời tạo ra gradient cao sát bề mặt tang trống. Ngược lại, với Nam châm treo (Suspended Magnet), yêu cầu tiên quyết là từ trường phải "xuyên thấu" qua toàn bộ độ sâu lớp liệu (burden depth) để hút được thanh sắt nằm dưới đáy băng tải.

Tại Việt Nam, nhiều sai lầm thiết kế đến từ việc chỉ tập trung vào chỉ số Gauss bề mặt mà bỏ qua các yếu tố này:

1. Yoke (gông từ) quá mỏng: Gây bão hòa từ, làm từ thông bị "nghẽn" và rò rỉ ra ngoài thay vì tập trung vào vùng làm việc.
2. Bước cực (Pole pitch) sai: Làm từ trường suy giảm quá nhanh theo khoảng cách, khiến máy mất tác dụng với lớp liệu dày.
3. Điểm làm việc (Pc) thấp: Khiến nam châm dễ bị mất từ (khử từ) khi nhiệt độ tăng cao hoặc khi mạch từ hở mạch lớn.
4. Thiếu mô phỏng: Chế tạo dựa trên kinh nghiệm cảm tính mà không dùng FEA để kiểm chứng đường đi của từ thông.

Nguyên Lý Vật Lý & Mạch Từ: Nền Tảng Của Thiết Kế

Để thiết kế đúng, chúng ta cần hiểu bản chất vật lý của mạch từ. Hãy tưởng tượng mạch từ cũng giống như mạch điện, với các đại lượng tương đương:

1. Sự Tương Đồng Giữa Mạch Từ và Mạch Điện

Hình minh họa: Sơ đồ kỹ thuật mô phỏng sự tương đồng giữa các đại lượng mạch từ và mạch điện

Đại lượng Mạch Điện (DC)	Đại lượng Mạch Từ	Đơn vị	Ý nghĩa
Điện áp (V)	Sức từ động (MMF - \mathcal{F})	Ampere-turn (A.t)	Lực đẩy tạo ra từ thông, sinh ra bởi cuộn dây hoặc nam châm vĩnh cửu.
Dòng điện (I)	Từ thông (Φ)	Weber (Wb)	Tổng lượng từ trường đi qua một diện tích.
Điện trở (R)	Từ trở (Reluctance - \mathcal{R})	A.t/Wb	Sự cản trở đường đi của từ thông.

Định luật Ohm cho mạch từ:

Từ trở của một đoạn vật liệu được tính bằng:

Trong đó:

• l: Chiều dài đường đi của từ thông (m).
• A: Tiết diện ngang của đường dẫn từ (m²).
• μ: Độ từ thẩm (Permeability) của vật liệu.

Điểm mấu chốt: Không khí có độ từ thẩm μ₀ rất thấp so với sắt từ (μₛₜₑₑl ≈ 1000 ÷ 5000 μ₀). Do đó, khe hở không khí (air gap) chính là nơi có từ trở lớn nhất, tiêu tốn phần lớn sức từ động (MMF) của hệ thống. Mọi nỗ lực thiết kế đều nhằm mục đích dẫn từ thông đi qua vật liệu từ dẫn tốt (thép, sắt) và tập trung nó vào khe hở không khí - chính là vùng làm việc của chúng ta.

2. Đường Cong B-H và Giới Hạn Bão Hòa

Hình minh họa: Các đường sức từ biểu diễn mật độ từ thông B trong vật liệu sắt từ

Vật liệu từ dẫn như sắt, thép không tuyến tính như dây dẫn điện. Mối quan hệ giữa Cường độ từ trường (H) và Mật độ từ thông (B) được mô tả bằng đường cong B-H.

• Vùng tuyến tính: Khi H tăng, B tăng mạnh. Độ từ thẩm μ cao.
• Vùng bão hòa (Saturation): Khi B đạt đến một giới hạn (ví dụ khoảng 2.15 Tesla với sắt tinh khiết), việc tăng thêm H hầu như không làm tăng B nữa. Lúc này vật liệu "trơ" ra như không khí.

Trong thiết kế yoke (gông từ), việc để vật liệu rơi vào vùng bão hòa là điều tối kỵ. Khi đó, từ thông sẽ không đi theo đường dẫn mong muốn mà rò rỉ lung tung (leakage flux), làm giảm hiệu suất máy nghiêm trọng.

Lưu ý: Gia công cơ khí (cắt, mài, hàn) sinh nhiệt và ứng suất có thể làm giảm độ từ thẩm của thép. Quy trình ủ (annealing) sau gia công là cần thiết cho các mạch từ hiệu suất cao.

3. Công Thức Lực Tách Từ: Tại Sao Gradient Là Vua?

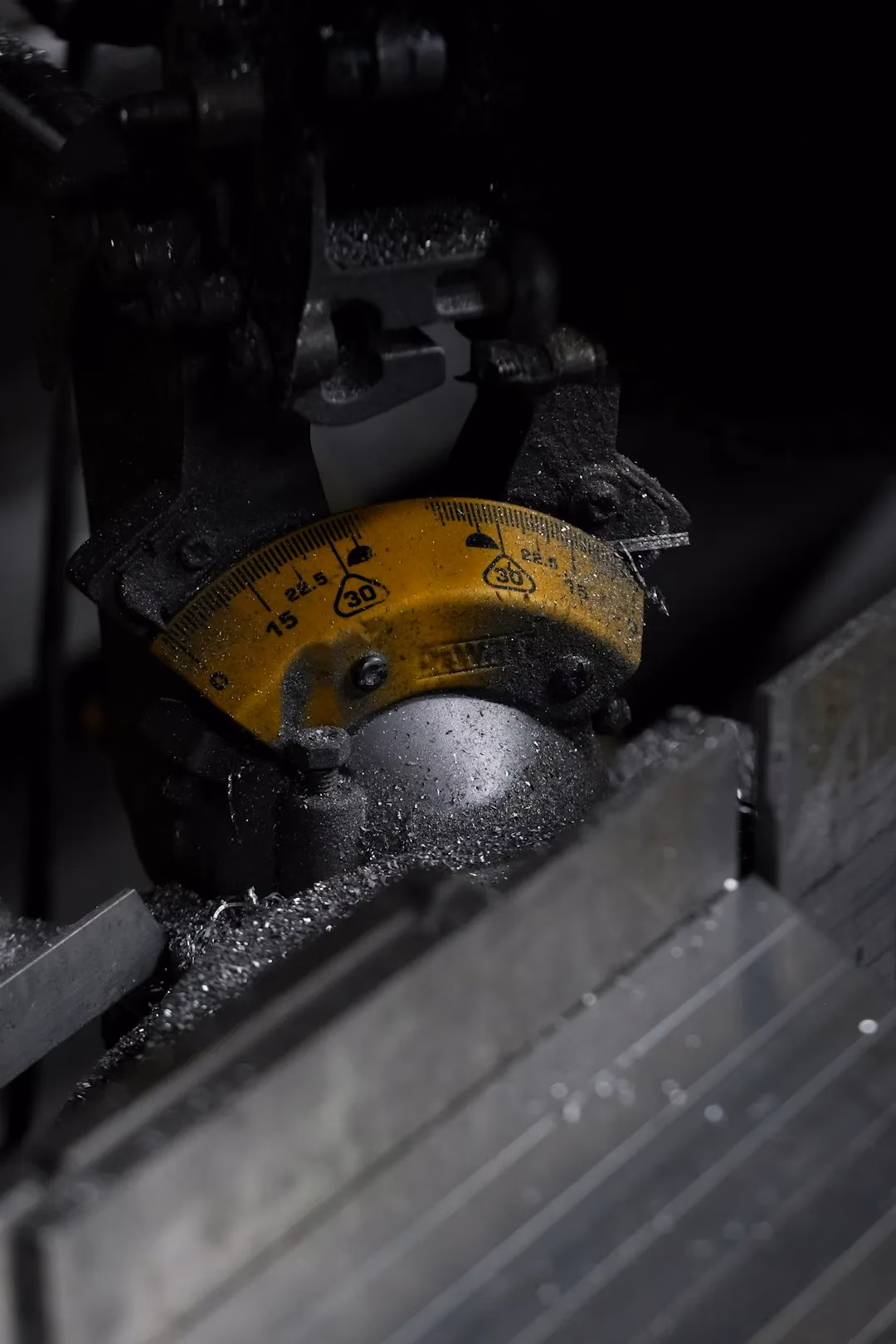

Hình minh họa: Phoi kim loại bị hút bởi lực từ mạnh trong máy tách công nghiệp

Lực từ tác dụng lên một hạt vật liệu được tính gần đúng bằng công thức:

Trong đó:

• V: Thể tích hạt (m³).
• χ: Độ cảm từ (Magnetic susceptibility) của vật liệu hạt.
• B: Mật độ từ thông tại vị trí hạt (Tesla).
• dBdx: Gradient từ trường theo hướng hút (Tesla/m).

Công thức này cho thấy một sự thật quan trọng: Để tăng lực hút, bạn có thể tăng B hoặc tăng gradient dB/dx.

• Nếu bạn thiết kế một mạch từ tạo ra từ trường rất đều (B cao nhưng dB/dx ≈ 0), lực hút sẽ rất yếu!
• Các thiết kế cực từ nhọn, nhiều cực xen kẽ chính là để tạo ra sự biến thiên từ trường mạnh (dB/dx lớn) trong một khoảng không gian ngắn, từ đó tối đa hóa lực tách.

Chọn Vật Liệu: Nền Tảng Của Mạch Từ Tốt

Việc lựa chọn đúng vật liệu cho nam châm và gông từ (back iron) quyết định 50% thành bại của thiết kế.

1. Vật Liệu Yoke (Gông Từ)

Gông từ có nhiệm vụ khép kín mạch từ, dẫn từ thông từ cực này sang cực kia.

Vật liệu	Đặc điểm	Ứng dụng trong máy tách
Thép SS400 / A36	Phổ biến, rẻ tiền, độ từ thẩm trung bình. Dễ bão hòa sớm (~1.6 - 1.8 T).	Dùng cho vỏ máy, khung máy, các mạch từ không yêu cầu cao.
Thép Carbon Thấp (1018/1020)	Độ từ thẩm tốt hơn, thuần chất hơn. Bão hòa tốt hơn (~1.8 - 2.0 T).	Tiêu chuẩn cho gông từ (back iron) của hầu hết máy tách từ công nghiệp.
Sắt Tinh Khiết (Armco Pure Iron)	Độ tinh khiết >99.85% Fe. Độ từ thẩm cực cao, bão hòa rất cao (~2.15 T).	Dùng cho các ứng dụng cao cấp cần mật độ từ thông cực lớn, pole tip (đầu cực) hội tụ từ trường.

Xem thêm: Nam châm vĩnh cửu để hiểu thêm về các loại vật liệu từ cứng.

2. Vật Liệu Nam Châm & Điểm Làm Việc (Operating Point)

Hình minh họa: Dây chuyền sản xuất nam châm công nghiệp, nơi quyết định chất lượng vật liệu từ

Nam châm vĩnh cửu (NdFeB, Ferrite) không phải là nguồn năng lượng vô tận. Nó hoạt động tại một điểm trên đường cong khử từ (Demagnetization curve), phụ thuộc vào Hệ số từ thẩm Pc (Permeance Coefficient).

(Với L_m là độ dày nam châm, L_g là độ rộng khe hở, C là hệ số hình học).

• Pc cao: Mạch từ kín, khe hở nhỏ. Nam châm hoạt động ổn định, khó bị khử từ.
• Pc thấp: Mạch từ hở, khe hở lớn. Điểm làm việc tụt xuống gần "đầu gối" (knee) của đường cong khử từ. Rất nguy hiểm nếu nhiệt độ tăng, nam châm có thể bị mất từ vĩnh viễn (irreversible demagnetization).

Cảnh báo: Với các ứng dụng nhiệt độ cao hoặc mạch từ hở (như nam châm treo), cần tính toán kỹ Pc để chọn mác nam châm (Grade) phù hợp (ví dụ SH, UH, EH) chứ không chỉ nhìn vào chỉ số N35, N42 hay N52.

Hình Học Mạch Từ & Chiến Lược Tối Ưu Hóa

1. Cấu Hình Cực Từ (Pole Configuration)

Hình dáng và cách sắp xếp các cực từ quyết định hình dạng của vùng làm việc.

• 2 Cực (2-Pole): Tạo ra từ trường vươn xa (Deep reach). Phù hợp để hút sắt lớn ở khoảng cách xa (đáy băng tải). Gradient thấp.
• Đa Cực (Multi-Pole): Các cực N-S xen kẽ sát nhau. Từ trường khép mạch nhanh, gradient cực cao ngay tại bề mặt nhưng suy giảm rất nhanh khi ra xa. Tuyệt vời cho việc tách hạt mịn, mạt sắt.
• Mảng Halbach (Halbach Array): Sắp xếp hướng từ hóa đặc biệt để dồn toàn bộ từ thông về một phía (phía làm việc) và triệt tiêu từ thông ở phía còn lại (phía lưng). Giúp tăng cường độ từ trường lên đáng kể mà không cần tăng khối lượng nam châm.

2. Tối Ưu Hóa Back Iron (Gông Từ)

Độ dày của gông từ phải đủ để dẫn hết lượng từ thông do nam châm sinh ra mà không bị bão hòa.

Quy tắc ngón tay cái:

Nếu tính toán sơ bộ cho thấy Byₒₖₑ vượt quá giới hạn bão hòa của vật liệu (ví dụ >1.8T với thép 1018), bạn cần:

1. Tăng độ dày gông từ.
2. Chuyển sang vật liệu tốt hơn (Pure Iron).
3. Mở rộng diện tích tiếp xúc để giảm mật độ từ thông.

Ứng Dụng Mô Phỏng FEA (FEMM/Maxwell)

Ngày nay, không ai thiết kế mạch từ phức tạp bằng cách "đoán mò". Công cụ mô phỏng Phần tử hữu hạn (FEA) như FEMM (miễn phí) hoặc Ansys Maxwell giúp bạn:

1. Trực quan hóa đường sức từ: Xem từ thông đi đâu, rò rỉ ở đâu.
2. Phát hiện điểm bão hòa: Nhìn thấy các vùng vật liệu bị bão hòa (thường hiển thị màu đỏ rực) để gia cố.
3. Tính toán chính xác lực hút: Dự đoán lực tách tại các khoảng cách khác nhau (F vs Distance).
4. Tối ưu hóa hình học: Thử nghiệm hàng chục phương án thiết kế pole tip khác nhau mà không tốn một đồng chi phí chế tạo mẫu.

Các bước cơ bản để mô phỏng với FEMM:

1. Vẽ biên dạng 2D của mạch từ (Nam châm, Yoke, Vỏ, Không khí).
2. Gán vật liệu cho từng vùng (chọn từ thư viện hoặc nhập đường cong B-H).
3. Thiết lập điều kiện biên (Boundary conditions) - thường là biên hở (Asymptotic Boundary) cho bài toán từ trường mở.
4. Chạy Solver và phân tích kết quả (Mật độ từ thông B, Lực từ).

Ví Dụ Tính Toán Thực Tế

Hãy xem xét bài toán thiết kế một Nam châm phẳng (Plate Magnet) lắp trên đường ống:

Yêu cầu: Hút được đinh ốc M10 lẫn trong dòng bột ở khoảng cách 50mm tính từ bề mặt.

Phân tích:

1. Vùng làm việc: Cần lực hút đủ mạnh tại x=50mm. Đây là bài toán cần độ vươn (reach-out).
2. Chọn nam châm: Dùng khối Ferrite C8 kích thước lớn (để tiết kiệm chi phí và có độ vươn tốt) hoặc NdFeB N42 (nếu cần gọn nhẹ). Giả sử chọn Ferrite C8 (Br ~ 0.4T).
3. Cấu hình cực: Thiết kế 2 cực thép (Pole shoes) để tập trung từ thông và đẩy nó ra xa bề mặt.
4. Kiểm tra Yoke: Tính tổng từ thông Φ. Chọn tấm thép 1018 làm lưng. Đảm bảo độ dày tấm lưng đủ để Bbₐcₖ₋ᵢᵣₒₙ < 1.6T (để an toàn).
5. Mô phỏng: Dùng FEMM kiểm tra B tại x=50mm. Nếu B < 0.05T (ví dụ), có thể không đủ lực. Cần tăng kích thước nam châm hoặc tối ưu lại hình dáng cực từ.

Kết luận

Hướng dẫn chuyên sâu về thiết kế mạch từ cho máy tách từ: tối ưu gradient từ trường, lựa chọn vật liệu (N52, Ferrite, Pure Iron), phân tích điểm làm việc (Pc) và mô phỏng FEA.
